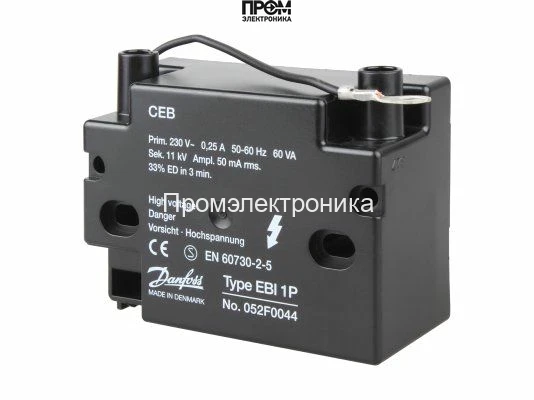

Трансформатор розжига Elco EBI 1P 052F0044

Трансформатор розжига Elco EBI 1P 052F0044 — назначение и область применения

Трансформатор розжига Elco EBI 1P 052F0044 — это специализированный индустриальный блок высокого напряжения для систем поджига газовых и дизельных горелок. Относится к классу модульных трансформаторов поджига, предназначенных для формирования высоковольтных импульсов для пробоя промежутка искрового устройства. Основная функция — генерация импульса 11 кВ при рабочем токе порядка 50 мА для стабильной и повторяемой ионизации воздушно-топливной смеси в камере горения.

Конструктивные особенности и принцип работы

Устройство представляет собой понижающе-повышающий трансформатор с экранной обмоткой и изолированной вторичной цепью, оптимизированной под режим кратковременного импульсного нагружения. В первичной цепи реализована конструкция с малым индуктивным сопротивлением для обеспечения резкого фронта импульса, в то время как вторичная обмотка выполнена многослойной с увеличенной длиной пути утечки и пропитанной диэлектрической смолой для повышения электрической прочности.

Электрофизический принцип работы базируется на преобразовании питающего переменного напряжения и накоплении энергии в магнитопроводе с последующей быстрой передаче в виде высоковольтного импульса. Входной узел рассчитан на питающее напряжение 50/60 Гц и обеспечивает номинную мощность 60 ВА при коэффициенте нагрузки, определяемом продолжительностью включения ED 33%. Специальные конструктивные меры — экран между обмотками и заземляющий вывод — снижают электромагнитные наводки и обеспечивают соответствие классу IP40 в рабочих условиях корпуса.

Ключевые технические характеристики

• Напряжение поджига 11 кВ: обеспечивает достаточный потенциал для пробоя воздушного зазора в типичных искровых разрядниках горелок при рабочем давлении и зазоре электродов, минимизируя время первого поджига.
• Ток поджига 50 мА: обеспечивает стабильность искрового разряда без чрезмерного перегрева электродов и без риска пробоя изоляции в нормальном состоянии эксплуатации.
• Потребляемая мощность 60 ВА: указывает на тепловую нагрузку и требования к источнику питания; при ED 33% допускается длительная циклическая работа с периодами остывания.
• Продолжительность работы ED 33%: эксплуатационный режим импульсной нагрузки, важный для расчёта теплового баланса и подбора радиатора/корпуса при установке в шкаф автоматики.
• Частота 50/60 Гц: совместимость с промышленными сетями, позволяет использовать трансформатор в регионах с разной сетевой частотой без дополнительных преобразователей.
• Штекерные разъемы 4 мм: упрощают подключение кабелей высокого напряжения, обеспечивают воспроизводимое контактное сопротивление и удобство сервисного обслуживания.
• Класс пылевлагозащиты IP40: указывает на защиту от крупных частиц и необходимость установки внутри защитного шкафа в условиях с повышенной запылённостью или влагой.
• Габариты и вес (9.5x8x5.5 см, 0.4 кг): компактность, важная при интеграции в модульные пульты управления и при замене узлов в ограниченном пространстве.

Сценарии эксплуатации и преимущества

Трансформатор рассчитан на работу в составе систем автоматики котельных, промышленных печей и теплогенераторов, где требуется надежный многократный поджиг при циклической работе. Типичные кейсы: запуск горелки при холодном пуске, повторные поджига при аварийных остановах, интеграция в секционированные линии с частыми включениями. Благодаря короткому фронту импульса и оптимизированной вторичной обмотке снижается вероятность ложных срабатываний при наличиит электропомех.

• Упрощённая интеграция в существующие системы благодаря стандартным штекерным выводам.
• Тепловая расчётная схема с учетом ED 33% упрощает подбор средств отвода тепла.
• Экранная обмотка и диэлектрическое пропитывание уменьшают риск поверхностных утечек и продлевают межремонтный интервал.
• Компактность и малый вес облегчают монтаж и замену при сервисных работах.

Экспертное заключение

По архитектуре и набору параметров Elco EBI 1P 052F0044 соответствует требованиям модульных трансформаторов поджига: обеспечивает стабильную генерацию 11 кВ/50 мА в импульсном режиме при 60 ВА потребляемой мощности и ED 33%. Рекомендуется для интеграции в автоматику промышленных и коммунальных горелочных установок, где критично повторяемое качество искрового поджига и соответствие электробезопасности. Для работы в агрессивных средах требуется установка в шкаф с повышенной степенью защиты.
