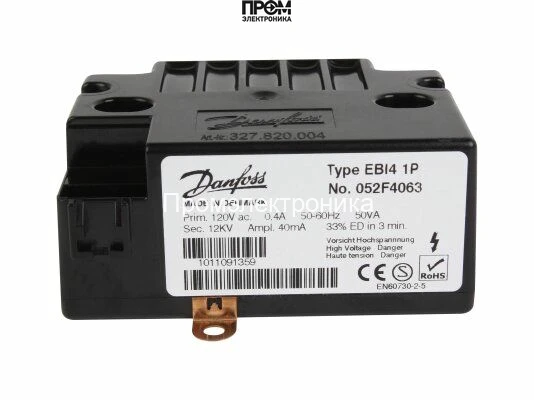

Трансформатор розжига Danfoss EBI4 1P 052F4063

Трансформатор розжига Danfoss EBI4 1P 052F4063 —назначение и область применения

Трансформатор розжига Danfoss EBI4 1P 052F4063 представляет собой компактный блок высоковольтного питания для систем поджига горелок. Это устройство классического назначения в теплотехнике — обеспечение импульсного высоковольтного разряда для инициирования горения в пилотных и основых горелочных камерах. Основная функция — преобразование сетевого напряжения в импульсное высокое напряжение 12 кВ с заданной энергией искры и рабочим циклом обслуживания.

Конструктивные особенности и принцип работы

По конструкции трансформатор сочетает низковольтную первичную обмотку, электронный драйвер и высоковольтную вторичную обмотку с большим числом витков, намотанных на сердечник, обеспечивающий требуемое отношение витков. Преобразование 120 В в 12 кВ достигается за счёт высокого коэффициента трансформации первичной и вторичной обмоток и управления формой импульса электронной схемой.

Схема включает в себя узел прерывания тока или генератор импульсов, ограничители тока и элементы защиты от перенапряжений. Параметр потребляемая мощность 50 ВА и сила тока 0.4 А описывают нагрузку на сеть и влияют на тепловой режим. При расчёте энергии искры важны также ток поджига 40 мА и внутреннее сопротивление вторичной цепи — они определяют длительность и амплитуду разряда, а значит, надёжность инициирования смеси.

Изоляция выполнена с расчётом на рабочие и импульсные напряжения: повышение стробирования витков и использование материалов с высоким диэлектрическим сопротивлением минимизируют коронный разряд и частичные разряды. Класс пылевлагозащиты IP40 и пластиковый корпус защищают от крупных частиц, но не от струй воды — это критично при выборе монтажного места. Указанный рабочий цикл ED 33% означает, что при длительных циклах включения требуется расчёт средней мощности и температурного режима, чтобы избежать перегрева.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает достаточную амплитуду для пробоя электродов и создания искрового промежутка; влияет на максимальную длину электрического зазора и устойчивость к загрязнению электродов.
• Потребляемая мощность 50 ВА: определяет тепловыделение в корпусе и требования к источнику питания; при проектировании щита следует учитывать падения напряжения в сети.
• Ток поджига 40 мА: ключевой параметр для оценки энергии импульса E≈U·I·τ; напрямую влияет на вероятность надёжного воспламенения смеси при нестабильных условиях подачи топлива.
• Продолжительность работы ED 33%: задаёт допустимую длительность включения в цикле (например, 20 сек включено/40 сек выключено), важно для задач с частыми повторными поджигами.
• Частота 50/60 Гц: совместимость с сетями питания в разных регионах; влияет на конструкцию электронного преобразователя и фильтрацию помех.
• Штекер 4 мм для кабеля поджига: упрощает монтаж и замену высоковольтного провода, но требует контроля контакта и соответствующей заделки для предотвращения утечек тока.
• Рабочий температурный диапазон -10…+60 °C: определяет область применения в помещениях и неотапливаемых помещениях с учётом повышения риска конденсации и коррозии при нижнем пределе.
• Габариты 8.5×3.8×7 см, вес 0.25 кг: компактность облегчает интеграцию в компактные горелочные блоки и ретрофитные решения.

Сценарии эксплуатации и преимущества

Как работает устройство в реальном применении: при подаче питания электронный драйвер формирует серию высоковольтных импульсов, первичная обмотка создаёт магнитный поток в сердечнике, вторичная формирует импульс высокого напряжения, который по кабелю и наконечнику передаётся на электрод, создавая искру и воспламеняя топливо.

Для чего нужен этот трансформатор: он обеспечивает повторяемый и контролируемый источник энергии для инициирования горения в газовых и жидкотопливных горелках, а также в системах пилотного поджига и резервных поджигах.

• Стабильность импульса: уменьшает число пропусков розжига при загрязнённых электродах или изменении состава смеси.
• Совместимость с 50/60 Гц сетями: упрощает интеграцию в международные решения.
• Компактность и универсальные разъёмы: удобство замены и монтажа в ограниченном пространстве.
• Защита от механических воздействий: пластиковый корпус и повышенная изоляция снижают риск повреждений при сервисе.

Экспертное заключение

Трансформатор Danfoss EBI4 1P 052F4063 предназначен для задач, где требуется компактный, стандартизированный по электрическим характеристикам источник высоковольтных импульсов с ограниченной средней мощностью (ED 33%). Подходит для промышленных и бытовых горелочных модулей с периодическими поджигами, где критична повторяемость искры и совместимость с сетями 50/60 Гц. При проектировании учтите требования к теплоотводу, ограждению от влаги и обеспечению качественного контакта штекера 4 мм для сохранения заявленной эффективности и ресурса.
