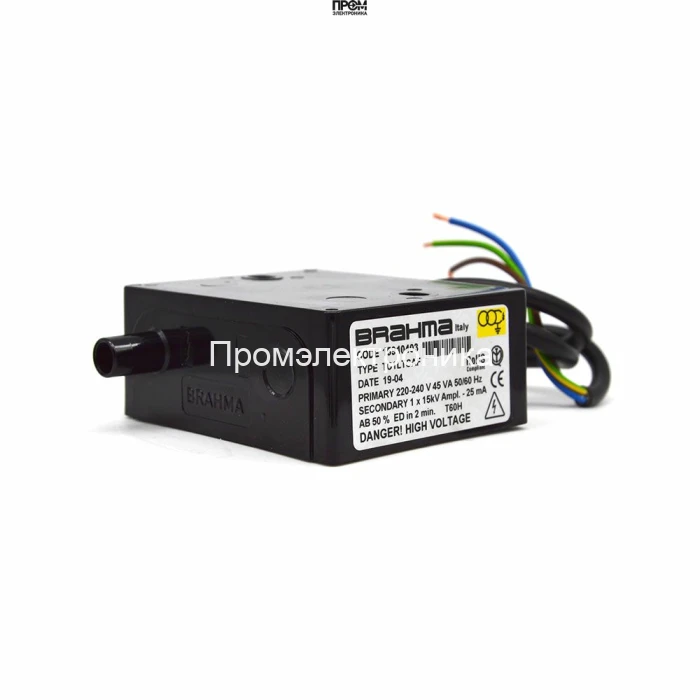

Трансформатор розжига Brahma TC1SVPAF 15910416

Трансформатор розжига Brahma TC1SVPAF 15910416 — назначение и техническая функция

Данный узел — электромагнитный трансформатор розжига для газовых горелок и отопительных модулей. Он относится к классу импульсных высоковольтных трансформаторов низкой мощности и предназначен для формирования высоковольтного импульса порядка 15 кВ при питающем напряжении сети 220–240 В. Основная функция — инициировать искровой разряд в камере сгорания для устойчивого запуска горелочного устройства.

Конструктивные особенности и принцип работы

Конструктивно трансформатор выполнен как двухобмоточный магнитный трансформатор с экранированным высоковольтным выводом и первичной обмоткой, рассчитанной на сетевую частоту 50/60 Гц. Сердечник и намотка оптимизированы под паспортную мощность 45 ВА, что ограничивает рабочий ток первичной цепи и термические потери в режиме номинальной нагрузки.

Принцип работы базируется на трансформации напряжения через соотношение витков первичной и вторичной обмоток. При подаче сетевого напряжения на первичную обмотку возникает индуцированное напряжение на вторичной с высоким коэффициентом трансформации, формирующее по паспорту напряжение поджига 15 кВ и обеспечивающее ток разряда до 25 мА. В реальной системе скорость набора высокого напряжения и форма импульса зависят от индуктивности вторичной обмотки, паразитной емкости и сопротивления разрядной цепи (электрод-электрод, газовый промежуток, свеча поджига).

Класс защиты IP00 указывает на отсутствие герметизации корпуса, следовательно компоненты не защищены от влаги и пыли — это критично для электрических параметров высоковольтных систем, так как присутствие конденсата или токопроводящей пыли увеличивает вероятность поверхностных утечек, частичных разрядов и локального перегрева. Показатель рабочей продолжительности ED 50% отражает термическое ограничение трансформатора: в циклах работы/отдыха длина непрерывной эксплуатации не должна превышать 50% во избежание накопления тепла и деградации изоляции.

Ключевые технические характеристики

• Питающее напряжение 220–240 В: определяет совместимость с сетью питания отопительного модуля; напряжение в пределах допуска гарантирует стабильное вторичное напряжение без дополнительной коррекции.
• Потребляемая мощность 45 ВА: задаёт максимальную активную нагрузку первичной цепи; влияет на нагрев обмоток и требование к отводу тепла при длительных циклах.
• Напряжение поджига 15 кВ: обеспечивает достаточную электрическую прочность для преодоления пробивного напряжения газового зазора; выбор 15 кВ — компромисс между эффективностью поджига и увеличением рисков короны и частичных разрядов.
• Ток поджига 25 мА: ограничивает энергию каждого импульса и снижает тепловую нагрузку на электроды; в комбинации с 15 кВ формируется энергетика импульса, достаточная для надежной и контролируемой ионизации газовой среды.
• Частота 50/60 Гц: стандартная сетевая частота, воздействие на магнитопроводы и потери, расчет выполнен с учётом близкой к идеальной рабочей частоты для минимизации гистерезисных потерь.
• ED 50%: указывает режим нагрузки; при проектировании системы необходимо предусмотреть интервалы охлаждения не менее времени работы для соблюдения ресурса изоляции.
• Длина кабеля 560 мм: влияет на монтажную гибкость и уровень помех — более длинный провод повышает емкостную связь и риск наведённых помех, оптимальна для встроенных блоков управления.
• Габариты 8.6×7.6×5.5 см и вес 0.42 кг: компактность упрощает интеграцию в ограниченные отсеки горелок и уменьшает механические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Как работает трансформатор в типовой системе: при команде управления на первичную обмотку подаётся сетевое напряжение — оно индуцирует высокое вторичное напряжение; выходной вывод подключается к электрораспылителю или свече поджига; формируется искровой разряд, который инициализирует переход газовой смеси в ионизированное состояние, после чего происходит подача основного газового потока и удержание пламени.

Для чего нужен этот компонент: он служит автономным источником высокого напряжения для запуска горелки, совместим с электронными блоками управления, где требуется ограниченный импульсный ток и контролируемое напряжение поджига.

• Компактность и масса: упрощают механическую интеграцию в модульные горелочные блоки.
• Паспортное напряжение и ток: позволяют прогнозировать энергию импульса и выбирать соответствующие свечи поджига и заземляющие схемы.
• ED 50%: предсказуемость термического режима для расчёта ресурса и интервального обслуживания.
• Производство в Италии: соответствует отраслевым стандартам комплектующих и контролю качества на этапе изготовления.

Экспертное заключение

Трансформатор розжига Brahma TC1SVPAF 15910416 подходит для интеграции в стационарные газовые горелки и отопительные агрегаты с требуемой энергией импульса до паспортных значений. Он ориентирован на системы с циклической эксплуатацией и ограниченными требованиями к защите от внешней среды. Для приложений с интенсивной эксплуатацией или агрессивной средой требуется дополнительная защита корпуса и соблюдение интервалов работы в соответствии с ED 50%.
