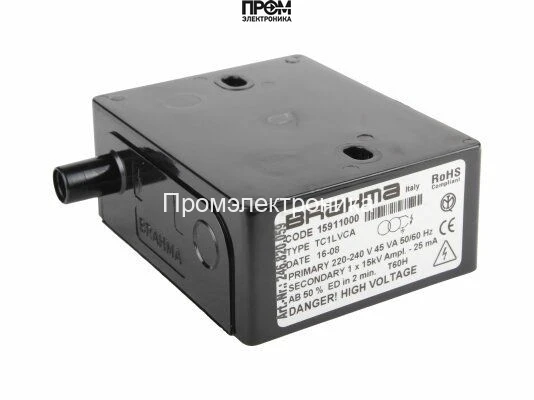

Трансформатор розжига Brahma TC1LVCA 15911000

Трансформатор розжига Brahma TC1LVCA 15911000 — назначение и область применения

Это высоковольтный газовый/жидкотопливный модуль розжига класса промышленного компонентов для горелочных систем. Основная функция — преобразование сетевого напряжения 220 В в импульсное высокое напряжение порядка 15 кВ для формирования искрового разряда на запальном электроде и инициирования воспламенения топливной смеси. Применяется в автоматике горелок на газе, мазуте и дизельном топливе, в системах теплогенерации и котельных с требованием быстрого и повторяемого поджига.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой автотрансформатор или повышающий трансформатор с высоковольтной вторичной обмоткой, выполненной по технологии намотки с контролем распределения потенциала для минимизации утечек и коронных разрядов. Внутренний высоковольтный тракт обеспечивает импульсный режим формирования разряда: при подаче на первичную обмотку сетевого переменного напряжения трансформатор генерирует импульсы на вторичной обмотке с амплитудой ~15 кВ, достаточной для пробоя зазора на запальном электроде.

Электрозащита реализована через встроенный варистор для подавления перенапряжений и ограничение перенапряжений при коммутации, а также через конструктивные меры по тепловому рассеиванию и электроизоляции. Плата и катушки защищены конформным покрытием (эпоксидная смола), что повышает стойкость к механическим вибрациям и химическим загрязнениям в пределах допуска. Рабочая частота поддерживает 50/60 Гц, обеспечивая совместимость с сетями разных стандартов.

Важно: техническая спецификация указывает класс пылевлагозащиты IP00, что означает отсутствие защитного барьера от проникновения твёрдых частиц и влаги; монтаж и размещение должны учитывать необходимость внешней защиты или корпуса с требуемым IP, если оборудование эксплуатируется во влажной или запылённой среде.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает стабильное формирование искры при типичных зазорах электрод–сопло; влияет на требуемый зазор и качество смеси.
• Ток поджига 25 мА: ограничивает энергию разряда, снижая износ электроразрядных компонентов и предотвращая чрезмерные тепловые нагрузки на электрод.
• Потребляемая мощность 45 ВА: определяет тепловую нагрузку на шину питания и требования к предохранителям и кабельным сечениям при интеграции в щит автоматики.
• Продолжительность работы ED 50%: означает допустимый цикл включения/выключения 50%, например 30 с в рабочем цикле из 60 с; критично для сценариев частых попыток поджига.
• Частота 50/60 Гц: совместимость с международными сетями без необходимости частотной конверсии; влияет на мгновенные импульсные характеристики.
• Длина кабеля питания 560 мм: задаёт минимальную удалённость монтажа от питающих клемм; при необходимости длинного тракта требуется дополнительное экранирование или удлинение гибким кабелем с сохранением характеристик изоляции.
• Габариты 8.6×8.6×3.5 см, вес 0.42 кг: компактность облегчает интеграцию в малые корпусы, но требует продуманного крепления для виброизоляции.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при команде автоматики на поджиг модуль формирует короткие высоковольтные импульсы, которые через подключённый кабель и запальный электрод создают искру. Искровой разряд локально и мгновенно повышает температуру топливной смеси в камере горения, обеспечивая переход к установленному режиму горения. Для чего нужен: предназначен для повторяемого и контролируемого инициирования горения в автоматических горелках, обеспечивая надёжность цикла запуска при заданных параметрах.

• Подходит для автоматизированных котлов и горелок с частыми стартами при ED≤50%.
• Компактный форм-фактор облегчает замену на узлах обслуживания.
• Встроенный варистор обеспечивает защиту от кратковременных перенапряжений в сети.
• Конформное покрытие электроники повышает стойкость к вибрациям и агрессивным средам внутри допустимых пределов, при отсутствии внешней IP‑защиты.

Экспертное заключение

Трансформатор Brahma TC1LVCA 15911000 рассчитан на применение в горелочных системах с необходимостью формирования импульсного высоковольтного розжига 15 кВ при токе 25 мА и потребляемой мощности 45 ВА. Оптимален для установок с умеренным циклом включения (ED 50%). При монтаже следует учитывать отсутствие заводской защиты по классу IP00 и предусмотреть внешний защитный корпус при эксплуатации в коррозионной, запылённой или влажной среде. Рекомендовано проектирование электрической схемы с учётом пусковых токов и тепловых потерь, а также установка предохранительных устройств и правильное экранирование высоковольтных трактов.
