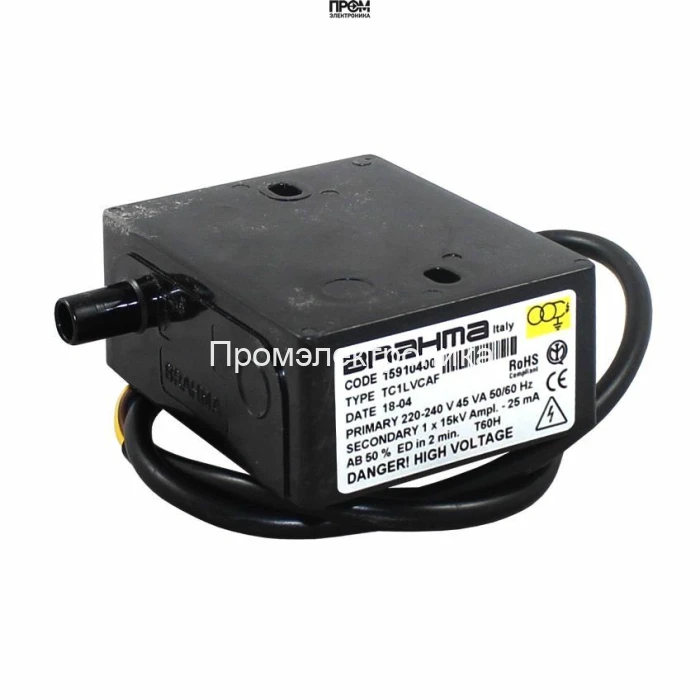

Трансформатор розжига Brahma TC1LVCAF 15910400

Трансформатор розжига Brahma TC1LVCAF 15910400 — назначение и функциональная роль

Данное устройство — специализированный трансформатор розжига для горелочных систем промышленного и коммунального назначения. Класс применения — автоматизированные газовые и жидкотопливные горелки, где требуется формирование высоковольтного импульса для инициирования электрического разряда на электроде поджига. Основная функция устройства — повышение сетевого напряжения 220 В до уровня порядка 15 кВ с параметрами, пригодными для стабильного и воспроизводимого воспламенения топливно-воздушной смеси.

Конструктивные особенности и принцип работы

В основе трансформатора лежит понижающе-повышающая магнитная схема с изолированным первичным и вторичным обмотками, выполненными в конструктиве, оптимизированном под импульсные токи короткой длительности. При подаче переменного сигнала 50/60 Гц на первичную обмотку через встроенную электронную управляющую схему формируется серия импульсов высокого напряжения на вторичной обмотке.

Высокое выходное напряжение (~15 кВ) достигается за счёт большого коэффициента трансформации и рациональной компоновки обмоток, минимизирующей паразитную емкость и утечки тока. Для защиты от перенапряжений и импульсных выбросов в цепи введён варистор, который ограничивает амплитуду пиков при сетевых/звездных переходных процессах.

Электронная защита реализована для предотвращения длительных коротких замыканий и перегрева: встроенная схема мониторит температуру и токи, отключая питание при фиксации аномалий. Встроенный EMC‑фильтр снижает излучаемые помехи в диапазонах, влияющих на ПЛК и интерфейсную электронику, что важно для соблюдения электромагнитной совместимости в котельных и печных автоматизированных комплектах.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает искровой промежуток с достаточной энергией для воспламенения широкого спектра топливно‑воздушных смесей, снижая вероятность заброса пламени и пропусков поджига.
• Потребляемая мощность 45 ВА: ограничивает нагрузку на трансформатор питания и позволяет рассчитывать цепи защиты питания без существенного увеличения сечения проводников.
• Ток поджига 25 мА: определяет энергию каждого разряда; значение в 25 мА даёт компромисс между надёжностью поджига и ограничением тепловых потерь в электроде.
• Продолжительность работы ED 50%: ключевой эксплуатационный параметр: устройство рассчитано на импульсный режим с половинной рабочей продолжительностью, поэтому для длительных постоянных подключений требуется оценка цикла работы и возможное применение внешнего охлаждения.
• Частота 50/60 Гц: совместимость с мировыми сетевыми стандартами без необходимости дополнительной конвертации.
• Габариты 8.6×8.6×3.5 см и масса 0.42 кг: компактность и низкая масса упрощают монтаж в ограниченных корпусах и на монтажных панелях.
• Класс пылевлагозащиты IP00: означает отсутствие встроенной защиты от пыли и влаги — монтаж в защищённом от внешних факторов отсеке обязателен.
• Диапазон температур -10…+60 °C: гарантирует работоспособность в широком диапазоне климатических условий, но требует контроля на точке росы и периодической проверки изоляции при низких температурах.
• Длина кабеля питания 560 мм и винтовое подключение кабеля поджига: обеспечивает надёжное электрическое соединение и простоту сервисирования в полевых условиях.

Сценарии эксплуатации и преимущества

Типовые сценарии: поджиг пилотных и основных горелок в котельных, камерах сгорания промышленных печей, в системах отопления и технологических установках с импульсным режимом работы. Устройство применимо в системах с управляющей логикой или механическим термостатическим управлением.

• Удобство монтажа: компактные габариты и универсальная ориентация установки позволяют размещать трансформатор в ограниченных пространствах рядом с горелочным модулем.
• Электромагнитная совместимость: встроенный EMC‑фильтр снижает помехи на датчики и силовые цепи, минимизируя ложные срабатывания автоматики.
• Защита от перенапряжений: варистор и электронные схемы продлевают срок службы при нестабильной сети.
• Сервис и ремонтопригодность: винтовые клеммы и стандартные крепления упрощают замену при плановом обслуживании.
• Соответствие отраслевым стандартам: параметры ED и тепловые допуски согласуются со спецификациями на горелочные узлы и модульные системы управления.

Экспертное заключение

Модель Brahma TC1LVCAF 15910400 предназначена для импульсного поджига в системах с цикличной работой и умеренно высокими требованиями по электромагнитной совместимости. Подходит для интеграции в промышленные и коммунальные тепловые установки при условии размещения в защищённом от влаги отсеке и соблюдения цикла работы, ограниченного значением ED 50%. Для непрерывных или частых циклов рекомендуется проектирование дополнительного теплоотвода и анализа энергоёмкости системы розжига.
