Трансформатор розжига Brahma TC1LVCA 15911002

Трансформатор розжига Brahma TC1LVCA 15911002 — назначение и область применения

Это электрическое устройство класса трансформатор поджига, предназначенное для генерации импульсного высокого напряжения порядка 15 кВ для воспламенения горелочных форсунок и электродов в отопительных и промышленных горелках. Основная функция — обеспечить стабильный и повторяемый высоковольтный разряд между электродами для инициирования плазмы или искрового разряда в камере сгорания.

Конструктивные особенности и принцип работы

Устройство выполнено как повышающий трансформатор с первичной обмоткой, рассчитанной на сетевое питание 220 В, и вторичной обмоткой, формирующей выходное напряжение до 15 кВ. В основе принципа работы — трансформаторная индукция и накопление энергии в магнитопроводе при прохождении тока по первичной обмотке с последующей коммутацией на вторичную обмотку для получения высокого напряжения. Конструкция учитывает особенности высоковольтной физики: контроль электрического поля, предотвращение частичных разрядов и минимизация утечек по поверхности изоляции.

Для снижения риска повреждения при скачках сети в схему встроен варистор, обеспечивающий нелинейную защиту по напряжению. Изоляция вторичной части выполнена заливкой специальной эпоксидной смолой — метод, повышающий диэлектрическую прочность и устойчивость к температурным колебаниям, одновременно уменьшающий риск коронных разрядов. Отсутствие встроенного фильтра помех указывает на то, что устройство не предназначено для подавления электромагнитных помех в сети; в системах с чувствительной электроникой требуется внешний фильтр.

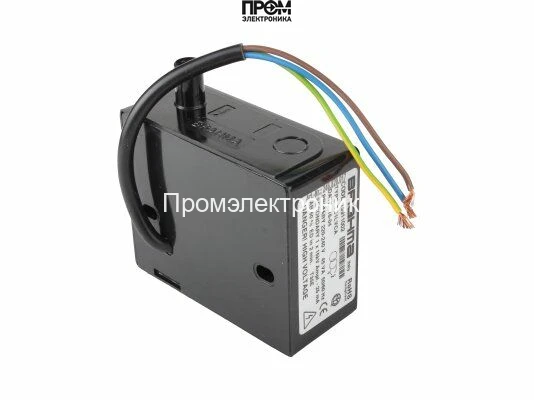

Механическая компоновка: компактный пластмассовый корпус с овальными монтажными отверстиями, один боковой высоковольтный вывод для подключения кабеля поджига длиной 560 мм. Класс защиты корпуса IP00, что требует размещения внутри защищённых кожухов или корпусов горелки, исключающих прямой контакт с влагой и пылью.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает достаточный потенциал для формирования искры или коронного разряда в стандартных зазорах электродов; влияет на допустимый зазор и плотность топлива.
• Потребляемая мощность 45 ВА: определяет нагрузку на сетевой источник и величину тока первичной обмотки; важна при расчёте цепей питания и предохранителей.
• Ток поджига 25 мА: лимитирует энергию импульса; критичен для долговечности электродов и стабильности розжига при разных типах топлива.
• Частота 50/60 Гц: совместимость с сетями переменного тока; влияет на конструкцию первичной обмотки и магнитных потерь.
• Продолжительность работы ED 50%: допускает прерывистую эксплуатацию с половинным отношением включения; при длительной цикличности требуется расчёт теплоотвода.
• Диапазон рабочих температур -10°C…+60°C: материал корпуса и заливка выдерживают температурные циклы без существенной деградации диэлектрика.
• Класс пылевлагозащиты IP00: отсутствие защиты от внешних факторов — монтаж только в закрытых отсеках.
• Габариты 8.6×7.5×3.5 см, масса 0.42 кг: компактность упрощает интеграцию в ограниченные пространства горелочных агрегатов.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он работает в реальных условиях: в системах газовых и жидкотопливных горелок трансформатор образует первичный разряд, инициирующий воспламенение смеси в горелочной камере. В сценариях с переменным давлением подачи топлива и различной влажностью воздуха стабильность высокого напряжения критична для предсказуемого времени розжига.

• Интеграция в модуль горелки: компактный корпус и боковой вывод упрощают замену и модернизацию без переработки монтажной панели.
• Защита варистором: снижает риск выхода из строя при сетевых импульсах, увеличивая межсервисный ресурс.
• Эпоксидная заливка: уменьшает вероятность частичных разрядов и деградации изоляции при термических циклах.
• Совместимость с 50/60 Гц: позволяет использовать устройство в различных регионах без изменения обмоток.
• ED 50%: ясное ограничение рабочих циклов, позволяющее корректно планировать систему охлаждения и интервалы обслуживания.

Экспертное заключение

Трансформатор розжига Brahma TC1LVCA 15911002 рассчитан на роль компактного высоковольтного источника импульсов для промышленных и отопительных горелочных модулей. Технические параметры делают его пригодным для систем с прерывистым режимом работы, где критичны контролируемый ток поджига и устойчивость изоляции. При проектировании интеграции необходимо предусмотреть защиту от внешней влаги и пыли, обеспечение теплового баланса при длительных циклах и, при необходимости, добавление внешнего фильтра помех для совместной работы с чувствительной электроникой.
