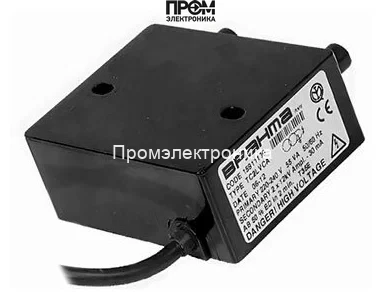

Трансформатор розжига Brahma TC1LTCAF 15910403

Трансформатор розжига Brahma TC1LTCAF 15910403 — назначение и область применения

Трансформатор розжига Brahma TC1LTCAF 15910403 — электромеханическое устройство класса периферийного высоковольтного оборудования для горелочных систем. Основная задача — генерировать импульсное высокое напряжение для инициации электрического разряда и поджига топливно‑воздушной смеси; функция генерирования 15 кВ импульса для поджига реализована в компактном корпусе с интегрированными средствами подавления помех и защиты от перенапряжений. Типичное применение: автоматические газовые, дизельные и мазутные горелки, пилотные и основное поджигание в промышленных и коммунально‑бытовых котлах.

Конструктивные особенности и принцип работы

Устройство представляет собой высоковольтный трансформатор с ферритным сердечником, первичная обмотка питается переменным напряжением сети с номинальной частотой 50/60 Гц. Преобразование осуществляется через соотношение витков между первичной и вторичной обмотками; вторичная рассчитана на выдачу импульсного напряжения 15 кВ при токе поджига порядка 25 мА. Внутренний состав покрытия (покрытие эл/схем и трансформатора) снижает риск поверхностных утечек и частичных разрядов, увеличивает диэлектрическую прочность и термическую стабильность.

Для снижения электромагнитных помех интегрирован ЕМС‑фильтр, соответствующий требованиям совместимости 2004/108/EC: фильтрация высокочастотных гармоник и подавление помех предотвращают распространение ЭМП в питающей сети и чувствительных цепях автоматики. Защита от бросков напряжения реализована через варистор, ограничивающий фронты перенапряжений и уменьшающий амплитуду импульсных помех. Соединение с электродом поджига осуществляется через штекер Ø4 мм, что характерно для линий с ограниченной емкостной нагрузкой.

Режим работы рассчитан как ED 50% (непостоянный цикл), что обозначает допустимый среднесрочный рабочий цикл с чередованием включения и паузы для рассеивания тепла: конструкция учитывает тепловые потери обмоток и ферритного сердечника при мощностном потреблении 45 ВА. Отсутствие герметичной пылевлагозащиты (класс IP00) накладывает требования к монтажу в защищённых от конденсата и механических воздействий зонах.

Ключевые технические характеристики

• Выходное напряжение 15 кВ: обеспечивает надежный пробой между электродом и массой при типичных промежутках искрового промежутка до нескольких миллиметров, достаточное для поджига горючих смесей при стандартных давлениях и составах топлива.
• Ток поджига 25 мА: ограничивает энергию разряда, снижая риск преждевременного разрушения электрода и минимизируя образование коронирования на крепежах и изоляции.
• Потребляемая мощность 45 ВА: определяет тепловыделение и требования к источнику питания; при ED50% допустима длительная работа с периодическими паузами для охлаждения.
• Частота 50/60 Гц: совместимость с сетями обеих частот упрощает интеграцию в международные установки без дополнительных преобразователей.
• Встроенный ЕМС‑фильтр: снижает излучаемые и проводимые помехи, уменьшает вероятность ложных срабатываний автоматики и повышает устойчивость плат управления.
• Варистор и защита от скачков: защищают обмотки и электронную схему от импульсных перенапряжений в питающей сети, продлевая ресурс.
• Штекер Ø4 мм и кабель питания 560 мм: обеспечивают типовое подключение к линии поджига и удобство монтажа в ограниченном пространстве.
• Диапазон рабочих температур −10…+60 °C: определяет эксплуатационные ограничения и требования к размещению вне зон агрессивных сред и тепловых источников.

Сценарии эксплуатации и преимущества

Практические кейсы включают поджиг основной горелки в котельных и печах с автоматикой горения, дистанционное инициирование пилотных факелов, использование в заменяемых блоках сервисного обслуживания. Ориентация на ED50% делает трансформатор подходящим для циклических режимов с частыми попытками поджига (стартеры, модули розжига), но не для постоянного высоконагруженного генерирования высокочастотных разрядов.

• Интегрированная фильтрация: уменьшает потребность во внешних модулях шумоподавления при интеграции в компактные шкафы автоматики.
• Покрытие и термостойкий корпус: повышают стойкость к температурным колебаниям и механическим вибрациям в условиях котельных.
• Защита от перенапряжений: ограничивает повреждения при сетевых всплесках и увеличивает срок службы обмоток.
• Стандартный штекер и монтажные отверстия: упрощают замену и сервисное обслуживание без специального инструмента.

Экспертное заключение

Трансформатор Brahma TC1LTCAF 15910403 рассчитан на применение в автоматизированных системах розжига с циклическим режимом работы и требованиями по электромагнитной совместимости. Рекомендован для интеграции в закрытые электрические отсеки котлов и горелок с контролем температуры и отсутствием условий конденсации. Не предназначен для применения в агрессивной внешней среде без дополнительной защиты из‑за класса IP00. Подходит для задач, где важны устойчивость к броскам напряжения, совместимость с 50/60 Гц сетями и стабильный импульсный поджиг при энергопотреблении 45 ВА.
