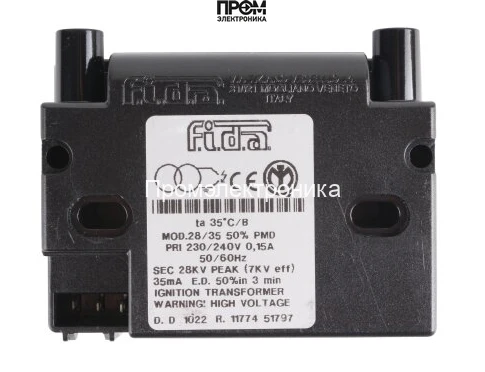

Трансформатор розжига Elco 65301214

Трансформатор розжига Elco 65301214 — назначение и область применения

Это специализированный высоковольтный трансформатор розжига класса импульсных источников для систем газовых и жидкотопливных горелок. Устройство предназначено для выработки импульсного высокого напряжения, подаваемого на электроды горелки для формирования контролируемой искры и ионизации газового промежутка. Применяется в промышленных и коммунальных тепловых установках, отопительном оборудовании и модульных горелочных узлах как основной или заменяемый элемент узла поджига.

Конструктивные особенности и принцип работы

В основе трансформатора — магнитный сердечник с первичной и вторичной обмотками, выполненными по технологии высокой изоляции с большим числом витков на вторичной стороне для достижения необходимого коэффициента трансформации. При подаче сети 115–120 В, 50/60 Гц на первичную обмотку формируется магнитный поток, который через сердечник индуцирует на вторичной обмотке импульсное напряжение до 26 кВ. Высокое вторичное напряжение обеспечивается за счёт соотношения витков и минимизации рассеяния магнитного потока.

Для обеспечения надежности и отсутствия частичных разрядов применены многослойные изоляционные материалы и пропитка обмоток диэлектрическим лаком. Конструкция предусматривает два вывода вторичного напряжения для последовательного или симметричного подключения электродов; разъемы рассчитаны на работу в среде с повышенной температурой, а корпус из термопластика выполняет функцию механической защиты и дополнительной изоляции. Параметры ток поджига 30 мА и ED 100% указывают на способность работать в непрерывном цикле включения без ограничения по длительности, что важно для циклических режимов эксплуатации.

Ключевые технические характеристики

• Входное напряжение 115–120 В, 50/60 Гц: совместимость с сетями типичных горелочных контроллеров; обеспечивает синхронизацию с обвязкой автоматики.
• Выходное напряжение до 26 кВ: достаточный уровень для формирования стабильной межэлектродной искры и надёжной ионизации горючей смеси при типичных зазорах электродов.
• Ток поджига 30 мА: определяет энергию импульса и влияет на воспламеняемость топлива и устойчивость искрового разряда при загрязнении электродов.
• Продолжительность работы ED 100%: допускает длительные циклы включения без перегрева, снижая требования к системе охлаждения и упрощая монтаж в замкнутых корпусах.
• Сила тока 0.35 А (потребление): позволяет оценить тепловой режим и нагрузку первичной цепи; при 115 В расчетная входная мощность порядка 40 Вт, что важно учитывать при разводке питания и предохранителях.
• Масса 0.35 кг и габариты 13×13×5 см: компактность обеспечивает простую замену и интеграцию в ограниченное пространство горелочного отсека.
• Двойные выходы и разъемы поджига: снижают время монтажа и вероятность ошибок при подключении, упрощают замену на артикул-совместимые модули (например, 13022056 Elco).

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: контроллер подачи топлива формирует порядок работы газовых магистралей, при команде «поджиг» включается питание трансформатора, формируется вторичное высоковольтное напряжение, искра пробивает промежуток между электродами, зажигается топливо; затем система контроля ионизации подтверждает устойчивость пламени.

• Интеграция в промышленные горелки: замена штатного узла розжига при плановом обслуживании без необходимости перенастройки автоматики.
• Ремонт и модернизация: использование при переходе на современные системы управления с сохранением механики горелки.
• Работа в неблагоприятных условиях: термостойкий корпус и качественная изоляция уменьшают деградацию при высоких температурах и вибрации.
• Монтаж в любом положении: упрощает конструктивные решения в шкафах управления и монтажных платформах.

Экспертное заключение

Трансформатор розжига Elco 65301214 рассчитан на применение в системах с цикличной и непрерывной работой, где требуется стабильное формирование высоковольтной искры при ограниченных пространственных и тепловых ресурсах. По набору параметров и конструктивным решениям подходит для замены в существующих горелочных узлах и для интеграции в новые проекты с типовым уровнем напряжения и токов управления.
