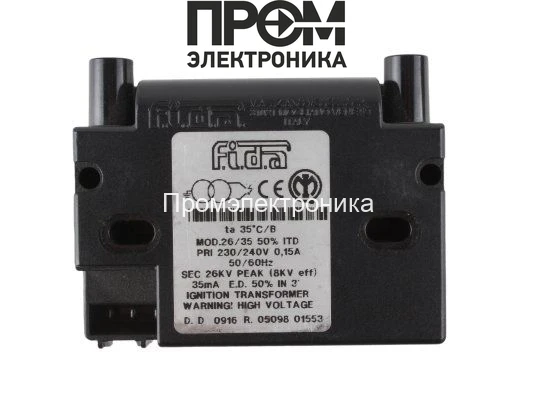

Трансформатор поджига Fida 26/35 IT кабель 430 мм

Трансформатор поджига Fida 26/35 IT кабель 430 мм — техническое наименование и назначение

Предлагаемый узел — трансформатор поджига Fida 26/35 IT с кабелем длиной 430 мм. Это специализированное высоковольтное устройство класса HF/ignition transformer для газовых и комбинированных горелочных модулей. Основная функция — генерация импульсов высокого напряжения для образования искрового разряда, инициирующего воспламенение топливовоздушной смеси при старте горелки.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой многослойный индуктивный блок с первичной обмоткой на сетевое напряжение 230–240 В, 50/60 Гц и вторичной обмоткой, выполненной для обеспечения двухполярного выхода 2х13 кВ. Вторичная обмотка изготовлена с применением фазированных витковых групп и усиленной диэлектрической прокладки для снижения вероятности частичных разрядов и коронных потерь при пиковых напряжениях.

Электрическая схема предполагает: первичный питательный контур, ограничительный резистор/дроссель для снижения искажений тока (реактивная компенсация), а также импульсный транзитный тракт, формирующий короткие высоковольтные импульсы с характерной длительностью и энергией, достаточной для пробоя межэлектродного зазора горелки. Заданный ток поджига 35 мА определяет энергию одиночного импульса E≈U·I·τ и оказывает прямое влияние на плотность и устойчивость плазменного канала при инициации горения.

Корпус устройства изготовлен с учетом требований к термической и механической стойкости; применение штекерных разъемов диаметром Ø4 мм обеспечивает воспроизводимую контактную устойчивость и минимальные переходные сопротивления на линии высокого напряжения. Кабель питания длиной 430 мм имеет экран и изоляцию, рассчитанную на работу в условиях повышенной влажности и температурного диапазона горелочных шкафов.

Ключевые технические характеристики

• Напряжение поджига 2×13 кВ: обеспечивает достаточный потенциал для создания стабильного искрового промежутка в типовых горелках; влияет на максимальную величину межэлектродного зазора и устойчивость пробоя при изменении давления топлива.
• Ток поджига 35 мА: определяет энергию импульса и скорость формирования плазменного канала; более высокий ток увеличивает вероятность надежного поджига при запыленных или влажных условиях, но требует более строгой изоляции.
• Сила тока питания 0.15 А: минимальный потребляемый ток сети в рабочем режиме; влияет на тепловую нагрузку на трансформатор и на выбор предохранителей в питающей линии.
• Продолжительность работы ED 50 %: означает режим прерывистого включения с допустимой скважностью; критически для расчета допустимой температуры обмоток и охлаждения при циклической нагрузке.
• Длина кабеля 430 мм: влияет на размещение в монтажной панели и потерю напряжения на линии; короткий кабель снижает вероятность наведённого шума и повышает воспроизводимость импульса.
• Штекерные разъемы Ø4 мм: стандартизированный интерфейс для быстрого монтажа/демонтажа без пайки; уменьшает переходные потери и обеспечивает повторяемость контактного сопротивления.
• Происхождение и совместимость: изготовлено в Италии, модель ориентирована на интеграцию с горелками Giersch MG20/1, RG1, MK2.1, MK2.2 и аналогичными модулями по электрическим интерфейсам.

Сценарии эксплуатации и преимущества

Как работает в практическом сценарии: при подаче сетевого питания первичная обмотка получает синусоидальный/импульсный ток, формируется управляющий импульс во вторичной обмотке, высокий потенциал подается через штекер и кабель к электроду горелки; при достижении критического поля образуется бактерий/коронный переход и затем устойчивый искровой разряд, который инициирует локальное воспламенение топливовоздушной смеси.

Для чего нужен: устройство гарантирует повторяемый старт горелочного узла при циклическом включении, снижая время розжига и предотвращая многократные попытки поджига, что критично для промышленных и коммунальных котельных.

• Устойчивость к циклической нагрузке: ED 50% позволяет работать в режимах с частыми включениями без преждевременной деградации обмоток при соблюдении температурных лимитов.
• Снижение помех: продуманная изоляция и экранирование кабеля минимизируют электромагнитные помехи в цепях управления.
• Простота монтажа: штекерные соединения и типовой интерфейс ускоряют обслуживание на месте.
• Контролируемая энергия импульса: заданные 35 мА и 2×13 кВ обеспечивают баланс между надежностью поджига и безопасностью изоляции.

Экспертное заключение

По совокупности параметров модель Fida 26/35 IT предназначена для задач с циклическими поджигами и средней нагрузкой по частоте циклов, где важна стабильность формирования высоковольтного импульса и предсказуемость поведения при изменениях условий горения. Рекомендуется для интеграции в промышленные и бытовые горелочные блоки, требующие стандартизированного интерфейса и контролируемой энергии поджига. При высоких частотах включений требуется проверка термического режима и соблюдение монтажных рекомендаций по вентиляции и защите от частичных разрядов.
