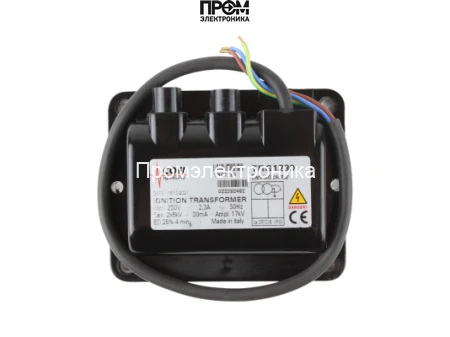

Трансформатор розжига Cofi TRG1230

Трансформатор розжига Cofi TRG1230 — назначение и класс устройства

Трансформатор розжига Cofi TRG1230 — это специализированный низковольтно-высоковольтный электронный преобразователь, предназначенный для формирования высоковольтных импульсов поджига в горелочных установках. Устройство относится к классу модульных трансформаторов поджига для промышленных и коммунально‑бытовых горелок и решает базовую инженерную задачу — обеспечение стабильного пробоя искрового промежутка при заданных сетевых условиях и в условиях электромагнитных помех.

Конструктивные особенности и принцип работы

Конструкция трансформатора TRG1230 спроектирована как сочетание силовой первичной части, повышающего трансформатора с высоковольтными обмотками и встроенных средств помехоподавления и защиты. На входе расположена цепь фильтрации EMC, которая снижает радиопомехи и предотвращает обратное воздействие высоковольтных импульсов на сеть управления. Далее следует первичная обмотка, рассчитанная на сетевое напряжение 230 В, подключаемое при частоте 50 Гц.

Повышающий модуль формирует два выходных канала по 6 кВ каждый (указано как 2х6 кВ в технических данных). Высоковольтный импульс создаётся за счёт намагничивания сердечника и коммутации первичной цепи с управлением длительности и формы фронта импульса. Для обеспечения безопасности и долговечности применена высококлассная изоляция и разделение цепей, что снижает вероятность ухудшения изоляционных свойств при циклическом нагреве.

Важный конструктивный элемент — встроенная защита от короткого замыкания и ограничение тока. При превышении порога тока (в спецификации указан номинальный ток первичной части 2.3 А, а ток поджига — 30 мА) срабатывают защитные механизмы, предотвращающие перегрев и пробой обмоток. Периодическая рабочая схема рассчитана на коэффициент продолжительности включения ED 25%, что предполагает режим циклической работы с соотношением рабочего и паузного времени для поддержания допустимой температуры сердечника и обмоток.

Корпус трансформатора выполнен из ударопрочного и термостойкого материала, при этом по классификации изделие имеет степень пылевлагозащиты IP00, что указывает на необходимость монтажа в защищённом отсеке. Механическая конструкция допускает монтаж в любом положении и обеспечивает два вывода для поджига, что упрощает разводку кабелей в горелочных блоках.

Ключевые технические характеристики

• Выходное напряжение 2×6 кВ: обеспечивает достаточный потенциал для пробоя искрового промежутка в широком диапазоне зазоров и условий загрязнения электродов; влияет на выбор длины и сечений высоковольтных кабелей и на требования к изоляции в монтажной схеме.
• Номинальное входное напряжение 230 В: совместимость с сетями питания бытовых и промышленных систем без дополнительных преобразователей; минимизирует потери при передаче до модуля розжига.
• Номинальный входной ток 2.3 А: определяет требования к проводке и предохранительной аппаратуре; при выборе автоматов и плавких вставок необходимо учитывать пусковые и кратковременные перегрузки.
• Ток поджига 30 мА: рабочий ток высоковольтной цепи, который определяет энергию искрового импульса и влияет на скорость и надёжность поджига при различной плотности топлива и давлении в камере сгорания.
• ED 25%: указывает на продолжительность включения; критично при проектировании циклов горелки и работе в режимах с частыми выключениями/включениями — требуется расчёт теплового баланса и обеспечения вентиляции компоновки.
• Класс пылевлагозащиты IP00 и габариты 9.7×4.1×11.5 см: компактная форм‑факторная группа пригодна для интеграции в монтажные отсеки горелочных пультов, но требует внешней защиты от пыли и влаги.
• Масса 0.4 кг: облегчённая конструкция упрощает крепления и снижает механические нагрузки на монтажные элементы корпуса горелки.
• EMC‑фильтр и изоляция высокого класса: минимизируют распространение помех в сеть управления и повышают срок службы при сменных температурных режимах.

Сценарии эксплуатации и преимущества

Как работает трансформатор в типовой схеме: при поступлении команды поджига модуль формирует последовательность высоковольтных импульсов на двух выходах; искровой разряд инициирует воспламенение воздушно‑топливной смеси. Для чего нужен трансформатор: стабилизировать величину и форму высоковольтного импульса, обеспечить повторяемость поджига при изменении параметров смеси и атмосферного давления.

• Интеграция в газовые горелки с автоматикой управления: обеспечивает совместимость с системами контроля пламени и обеспечивает предельно предсказуемый режим поджига.
• Применение в жидкотопливных горелках (мазут): служит источником искрового разряда при распылении топлива, где существенно влияние загрязнений и необходимости повышенной энергии импульса.
• Использование в условиях ограниченного пространства: компактные габариты и универсальность монтажа позволяют устанавливать модуль в корпусах горелочных блоков и шкафах управления.
• Эксплуатация в диапазоне типичных температур и циклов: конструкция рассчитана на длительный ресурс при соблюдении режима ED 25% и адекватной вентиляции монтажного отсека.

Экспертное заключение

Трансформатор розжига Cofi TRG1230 ориентирован на обеспечение повторяемого и контролируемого искрового поджига в горелочных системах с требованием к компактности и встроенной фильтрации помех. Модель подходит для систем с циклической работой при проектировании, где важны жёсткие требования к изоляции, параметрам тока и допустимому циклу нагрузки. При интеграции необходимо учитывать ED 25%, класс защиты IP00 и требования к проводке по току 2.3 А, а также обеспечить защитные меры по соблюдению рабочего зазора и изоляции высоковольтных выводов.
