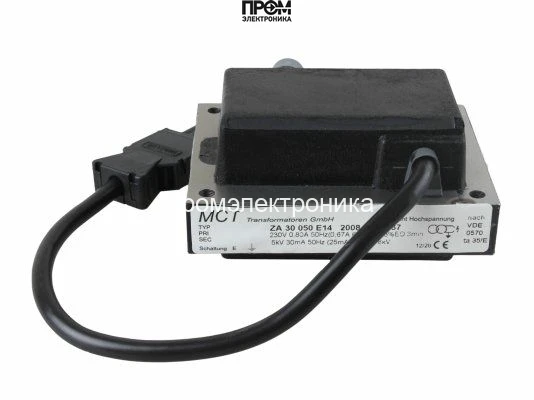

Трансформатор розжига Elco ZA 30 050 E14

Трансформатор розжига Elco ZA 30 050 E14 — техническое наименование и назначение

Трансформатор розжига Elco ZA 30 050 E14 — электромагнитный преобразователь, применяемый в горелочных устройствах для формирования высоковольтного импульса поджига. Класс прибора — низковольтный блок розжига для газовых и жидкотопливных горелок профессионального и промышленного назначения. Основная функция — генерация импульса высокого напряжения для ионизации газовой среды и инициирования устойчивого пламени в камере сгорания.

Конструктивные особенности и принцип работы

Устройство построено по традиционной схеме повышающего трансформатора с обмоткой первичной цепи, рассчитанной на сеть 230 В, 50 Гц, и вторичной обмоткой, формирующей импульсное напряжение порядка 5 кВ. Входной ток при номинальной работе составляет около 0.8 А, что определяет тепловые потери в первичной обмотке и требования к охлаждению и режиму эксплуатации.

Принцип действия — электромагнитная индукция: прямой или импульсный драйвер подаёт напряжение на первичную обмотку, в результате чего во вторичной обмотке индуцируется повышенное напряжение. Для образования короткого, но энергоёмкого импульса применяется конструкция с малой вторичной ёмкостью и высокой индуктивностью, что обеспечивает требуемый пик напряжения и ограничивает длительность тока разряда до заданных 30 мА. Изоляция вторичной цепи выполнена с расчётом на диэлектрическую прочность, необходимую для стабильной работы при 5 кВ и предотвращения коронного разряда.

Важный эксплуатационный параметр — режим работы ED(DU) 8 %, что свидетельствует о допустимом коэффициенте нагрузки по времени (времени включения). Такое ограничение связано с тепловыми характеристиками сердечника и обмоток: при длительной подаче первичного тока нарастает температура изоляции и увеличиваются потери на гистерезис и вихревые токи в сердечнике.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает достаточную амплитуду поля для формирования ионизационного канала в газовой смеси, что снижает требования к зазору между электродами и повышает вероятность инициирования искры при низкой концентрации топлива.
• Ток поджига 30 мА: ограничивает энергию импульса и одновременно обеспечивает стабильность разряда; критичен для совместимости с электродами и системой заземления, влияет на износ контактов и электродных наконечников.
• Сеть 230 В, 50 Гц и ток 0.8 А: определяют требования к питающей линии и предохранителям, а также тепловой бюджет трансформатора в рабочем цикле.
• ED(DU) 8 %: регламентирует продолжительность рабочего цикла и определяет необходимость интермиттирующего режима при периодических стартах горелки; важен при проектировании систем управления и охлаждения.
• Длина кабеля питания 145 мм и штекерные разъёмы 4 мм: влияют на размещение в компактных модулях горелочных блоков, удобство монтажа и соответствие габаритно-присоединительным требованиям.
• Вес 2 кг и конструктивные размеры: отражают плотность намотки и материалы сердечника, что важно при расчёте вибрации и механической коммутации в условиях промышленной вибронагрузки.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: блок интегрируется в модуль управления горелкой; при команде на розжиг формируется короткий импульс первичного питания, вторичная обмотка выдает пиковое напряжение 5 кВ, создающее искру между электродами. Искровой разряд ионизирует газовую смесь, после чего включается основной клапан подачи топлива и осуществляется переход к устойчивому горению.

Для чего нужен: компенсирует нестабильности подачи топлива и вариативность давления газа, обеспечивает повторяемый и предсказуемый запуск горелочной камеры при низком уровне газа.

• Совместимость с сетевым питанием 230 В: упрощает интеграцию в существующие электрические схемы котельного и печного оборудования.
• Импульсный характер поджига: минимизирует тепловые нагрузки и износ электродов, снижает вероятность ложных срабатываний при нестабильной подаче топлива.
• Компактность и штатные штекерные разъёмы 4 мм: ускоряют монтаж и обслуживание в модульных блоках горелок.
• Режим ED 8 %: предсказуемость теплового режима позволяет проектировать систему охлаждения и предохранять изоляцию при частых циклах включения.

Экспертное заключение

Трансформатор розжига Elco ZA 30 050 E14 предназначен для применения в системах, где требуется формирование высоковольтных кратковременных импульсов для инициации горения. Он подходит для модульных горелочных блоков с периодическими циклами поджига и ограничением по времени включения. При проектировании установки необходимо учитывать ED 8%, тепловой бюджет, требования к изоляции и совместимость штекерных соединений. Для интеграции рекомендовано предусмотреть защиту по току на стороне сети и проверяемую диэлектрическую развязку до 5 кВ, а также предусмотреть обслуживание по замене электродов в зависимости от частоты запусков.
