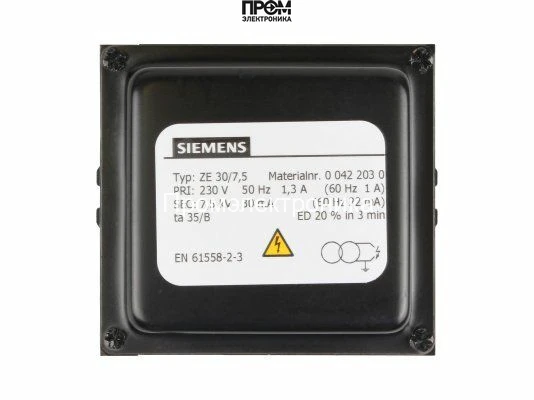

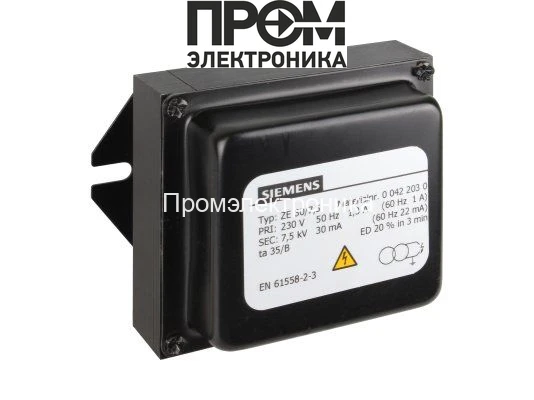

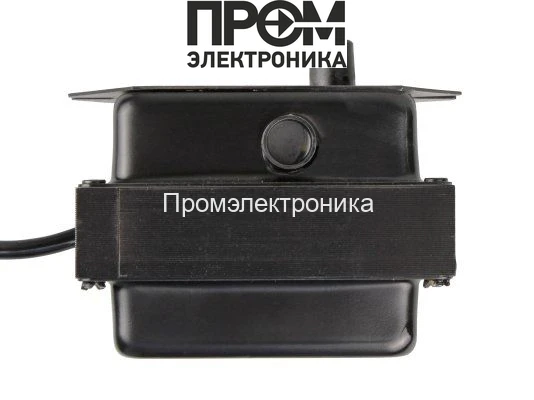

Трансформатор поджига Siemens ZE 30/7,5 00422030

Трансформатор поджига Siemens ZE 30/7.5 00422030 — назначение и область применения

Трансформатор поджига Siemens ZE 30/7.5 00422030 — это специализированное электромагнитное устройство класса высоковольтных трансформаторов для горелочных установок. Предназначен для преобразования сетевого напряжения 230 В в импульсное высокое напряжение порядка 7,5 кВ и формирования искрового разряда, обеспечивающего стабильный поджиг топливно‑воздушной смеси в промышленном и отопительном оборудовании. Класс применения — стационарные и модульные промышленные горелки, котельные и теплогенерирующие агрегаты, где требуется воспламенение при повторяющихся стартах под нагрузкой.

Конструктивные особенности и принцип работы

Конструктивно устройство представляет собой понижающе‑повышающий трансформатор с высокой степенью электрической изоляции и экранирующим магнитным корпусом. На первичной обмотке реализовано подсоединение к сети 230 В через кабель питания длиной 1200 мм, вторичная обмотка выполнена для формирования импульсного напряжения 7,5 кВ с током поджига порядка 30 мА. В конструкции используется сердечник с оптимизированной индуктивностью для минимизации потерь на магнитные вихревые токи и обеспечения требуемой частотной характеристики импульса.

Принцип работы основан на преобразовании сетевого синусоидального напряжения в форму импульса, необходимого для пробоя между электродами. Типичное решение включает генератор импульсов или высокочастотный переключатель, формирующий короткие высоковольтные импульсы с контролируемой длительностью и амплитудой. Для подавления наведённых помех и защиты управляющей электроники трансформатор оснащён входным фильтром и сопротивлением 1 кОм, а также экранированием для снижения уровня электромагнитного излучения. Штекерные разъёмы поджига имеют диаметр Ø4 мм, что соответствует распространённым стандартам подсоединения к электродам горелки.

Ключевые технические характеристики

• Выходное напряжение 1×7,5 кВ: обеспечивает напряжение пробоя, достаточное для формирования надёжной искры при типичных зазорах электродов 1–3 мм и при вариативности давления и состава смеси.
• Ток поджига 30 мА: ограничивает энергию разряда, снижая вероятность термического повреждения электродов и минимизируя влияние на горючую смесь при многократных повторных поджогах.
• Продолжительность работы ED 20%: параметры короткосрочной нагрузки указывают на предназначение для циклического режима с периодическими поджогами, а не для постоянного генератора искр; требуется учитывать коэффициент загрузки при проектировании цикла пуска.
• Сила тока первичной обмотки 1,3 А: определяет нагрузку на источник питания и необходимость корректного подбора предохранителей и коммутации в линии питания.
• Длина кабеля питания 1200 мм и штекер Ø4 мм: упрощают монтаж и совместимость с типовыми горелочными блоками; важно учитывать падение напряжения на соединениях при установке в больших электрических щитах.
• Страна изготовления — Германия: соответствует практике применения промышленных стандартов качества и сертификации компонентов электропитания и изоляционных материалов.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальной системе: при подаче команды на поджиг с управляющего контроллера первичная обмотка получает питание, формируется импульсный режим работы вторичной обмотки, на электрод выводится короткий высоковольтный импульс, пробивающий газовую прослойку и инициирующий фронт горения смеси. После поджига трансформатор отключается, а контроль пламени продолжается детектором пламени.

Для чего нужен в проекте: используется в системах с циклическим запуском горелки, где требуется последовательный контроль воспламенения и минимизация электромагнитных помех в периферийной электронике.

• Повышенная электроизоляция: снижает риск межобмоточных пробоев при высоких импульсных напряжениях.
• Электромагнитная совместимость: встроенные элементы подавления помех уменьшают влияние на ПЛК и датчики.
• Типовые интерфейсы подключения: упрощают интеграцию в существующие горелочные блоки.
• Оптимизированный ED 20%: пригоден для проектных циклов с короткими поджиговыми импульсами и редкими повторными старта‑стопа.

Экспертное заключение

С точки зрения инженерного применения, Siemens ZE 30/7.5 00422030 — это модуль для систем, где приоритетом являются контролируемая энергия искрового разряда и совместимость с промышленной периферией. Модель подходит для циклических режимов с короткими поджигами и нагрузками, характерными для котельных и технологических печей. При проектировании системы следует учитывать ток первичной обмотки 1,3 А, ED 20% и обеспечить соответствующую коммутацию и охлаждение корпуса. Для сценариев с высокими частотами поджигов или длительной непрерывной работы рекомендуется выбирать трансформаторы с большим ED или систему предварительного тестирования на долговечность изоляции.
