Комплект замены трансформатора Elco 65301223

Полное техническое наименование и назначение

Комплект замены трансформатора розжига Elco 65301223 — модульный блок высокого напряжения для узла поджига атмосферных и наддувных горелок. По классу устройство относится к трансформаторам импульсного/высоковольтного розжига, предназначено для генерации стабилизированного высокого напряжения 5 кВ на выходных кабелях при питающем напряжении сети 230 В. Основная функция — перевод сетевого переменного напряжения в рабочий импульс высокого напряжения, достаточный для формирования искрового разряда в камере сгорания.

Конструктивные особенности и принцип работы

Устройство выполнено как намоточный трансформатор с развязанными низковольтной и высоковольтной обмотками, помещённый в термостойкий пластмассовый корпус. При подключении на первичной обмотке через обмотку питания и магнитопровод формируется магнитный поток, соотношение числа витков первичной и вторичной обмоток задаёт коэффициент трансформации, обеспечивающий выходное напряжение порядка 5 кВ.

Электрофизический механизм: под действием переменного тока сети 50 Гц на первичной обмотке возникает переменное магнитное поле; вторичная обмотка индуктивно наводит повышенное напряжение. Для формирования коротких высоковольтных импульсов и ограничения энергии разряда в конструкциях розжига применяется комбинация индуктивных и ёмкостных элементов, а также ограничителей тока. В каталожной спецификации указаны ток поджига 20 мА и первичный ток 1.1 А, что определяет энергию единичного импульса и тепловую нагрузку трансформатора.

Изоляция между обмотками выполнена с учётом высоковольтных требований: выбор материалов, расстояний и барьерных прокладок снижает риск межобмоточных пробоев и коронных разрядов. Штекерные разъёмы Ø6.3 мм на выходах высоковольтных кабелей обеспечивают типичную механическую и электрическую совместимость с проводами поджига в горелочных системах.

Ключевые технические характеристики

• Выходное напряжение 5 кВ: достаточное для генерации искрового разряда в типичных газовых и дизельных горелках; влияет на длину и напряжённость искры, минимизирует непусковые циклы при загрязнённых электродах.
• Ток поджига 20 мА: задаёт максимальную рабочую энергию разряда; совместим с типичными электродами и кабелями поджига, балансирует эффективность розжига и потребляемую мощность.
• Первичный ток 1.1 А при 230 В: определяет электрическую нагрузку на блок управления и предохранительные элементы; необходимо учитывать при выборе предохранителя и проводки.
• Частота 50 Гц и ED 33%: рабочий цикл ED=33% ограничивает длительность непрерывной работы, что критично при частых циклах поджига — при длительных включениях требуется контролировать перегрев.
• Габариты 9×6.4×3.8 см, вес 0.28 кг: компактность упрощает монтаж в ограниченном пространстве монтажной ниши, снижая механические вибрации и инерцию теплового режима.
• Штекерные разъёмы 6.3 мм: упрощают обслуживание и замену кабелей без применения специальных инструментов.
• Производитель: Италия (Elco): означает соответствие европейским нормам по электроизоляции и электробезопасности для компонентов горелочных систем.

Сценарии эксплуатации и преимущества

Как работает в сценарии: при подаче команды от блока управления трансформатор формирует серийный или одиночный высоковольтный импульс, который по кабелю поджига передаётся на электроды. Искровой разряд ионизирует газовую смесь, после чего горелка переходит в штатный режим. Для чего нужен: модуль служит элементом обеспечения воспламенения в системах отопления, котлоагрегатах и промышленном горении, где автоматический розжиг реализуется электрическими искрами.

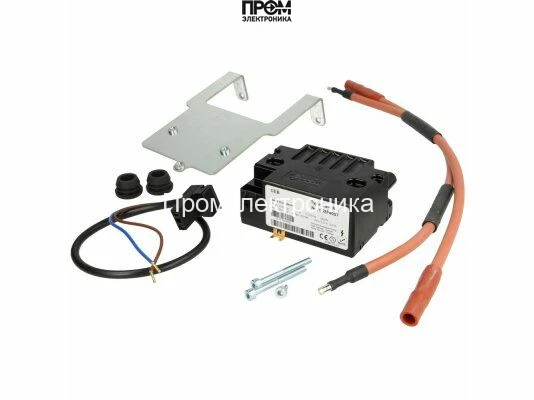

• Замена в полевых условиях: комплектность с монтажной пластиной и кабелями позволяет быструю замену при сервисном обслуживании без сложной переналадки.
• Снижение отказов по поджигу: стабильное 5 кВ уменьшает количество циклов повторного поджига при загрязнённых или изношенных электродах.
• Компактная установка: экономия монтажного пространства и возможность установки в ограниченных нишах панели горелки.
• Термостойкий корпус: повышает выносливость при нагреве от близко расположенных узлов и защищает намотку от механических повреждений.
• Стандартизированные разъёмы: упрощают интеграцию в существующие системы и замену без адаптеров.

Экспертное заключение

Комплект замены Elco 65301223 соответствует требованиям к трансформаторам розжига для циклических режимов эксплуатации с ED=33%. Рекомендуется для обслуживаемых котлов и горелок с типичными требованиями к искровому розжигу, где важны предсказуемая энергия импульса и компактность. Для непрерывной длительной эксплуатации следует учитывать ограничение рабочего цикла и реализовать схемы термозащиты и периодического контроля первичного тока.
