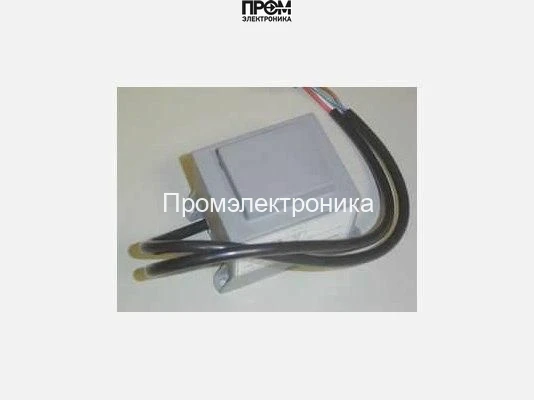

Трансформатор розжига De Dietrich CKZ050122517

Трансформатор розжига De Dietrich CKZ050122517 — назначение и область применения

Трансформатор розжига De Dietrich CKZ050122517 (артикул 55152) — электромеханическое устройство класса поджига для стационарных газовых и жидкотопливных горелочных агрегатов. Его основная функция — формирование высоковольтного импульса из низковольтного управляющего сигнала автоматики котла для образования воспламеняющей искры в камере сгорания. Устройство используется в составе систем автоматики отопительных котлов, пилотных и основных горелок, где требуется надежный повторяемый пробой искрового зазора.

Конструктивные особенности и принцип работы

Конструкция основана на двухобмоточном трансформаторе с магнитопроволочным или ферритовым сердечником, обеспечивающим необходимый коэффициент трансформации между первичной и вторичной обмотками. На первичной обмотке принимается управляющее напряжение автоматики котла (низкое напряжение), которое через магнитный поток индуцирует на вторичной обмотке импульс повышенного напряжения. Для получения короткого высоковольтного импульса и снижения потерь применяются специализированные обмоточные материалы и технология намотки с межслойной изоляцией.

Для обеспечения работоспособности в агрессивных тепловых условиях применяется высоковольтная изоляция повышенной прочности, часто комбинированная изоляция из полимерных компаундов и керамики, что уменьшает риск коронного разряда и частичных разрядов. Корпус трансформатора реализован с защитой от механических и атмосферных воздействий; контактные выводы выполнены для надежного соединения с проводкой автоматики и свечой розжига. Электрическая схема включает ограничение тока первичной цепи и защиту от короткого замыкания со стороны управляющей электроники.

Ключевые технические характеристики

• Назначение: генерация одиночных или периодических высоковольтных импульсов для поджига горелки — влияет на совместимость с типом свечи и зазором электрода.
• Коэффициент трансформации: обеспечивает преобразование низкого напряжения автоматики в напряжение пробоя — определяет длину безопасного искрового зазора и требуемую энергию импульса.
• Высоковольтная изоляция: снижает вероятность поляризационных и коронных потерь, продлевает ресурс при повышенной влажности и запылении камеры.
• Корпус и крепление: механическая реализация определяет условия монтажа в ограниченном пространстве котельной; правильный тепловой отвод уменьшает тепловое старение обмоток.
• Совместимость с автоматикой котла: соответствие по входному напряжению и временным характеристикам импульса влияет на стабильность розжига при различных сценариях работы (многократные попытки, продолжительный розжиг).
• Температурный диапазон и ресурс: материал обмоток и изоляции определяют допустимую температуру эксплуатации и срок службы до деградации изоляции.

Сценарии эксплуатации и преимущества

Как работает в реальном сценарии: при команде автоматики на розжиг подается питание на первичную обмотку трансформатора; в результате на свечу розжига подается импульс высокого напряжения, создающий электрический пробой между электродами, инициирующий поджиг газовоздушной смеси. Такой цикл повторяется до установления устойчивого горения. Трансформатор рассчитан на частые циклы включения-выключения, характерные для систем отопления с модуляцией нагрузки.

• Диагностика и надежность: конструкция упрощает локализацию неисправностей — обрыв первичной обмотки, пробой изоляции, механические повреждения.
• Универсальность монтажа: стандартные выводы и габариты упрощают замену в полевых условиях без модификации проводки.
• Стабильность розжига при вариациях питания: корректный подбор коэффициента трансформации уменьшает влияние просадок сетевого напряжения на возможность образования искры.
• Безопасность эксплуатации: высоковольтная изоляция и экранирование минимизируют риск утечек и непреднамеренных разрядов вблизи горючих сред.

Экспертное заключение

Трансформатор розжига De Dietrich CKZ050122517 представляет собой специализированный компонент систем поджига горелок, рассчитанный на интеграцию с автоматиками котлов. Он подходит для задач регулярного циклического розжига при типичных условиях котельной эксплуатации и встраивается в схемы с отдельной защитой первичной цепи. Для оценки ресурса и совместимости при проектировании узла поджига следует учитывать параметры входного управляющего напряжения, тип свечи/электрода и условия окружающей среды.

Рекомендации по эксплуатации: обеспечивать корректное заземление, следить за сохранностью высоковольтной изоляции при монтажных работах, при замене тела трансформатора сверять артикул 55152 и размеры корпуса для исключения механических несовместимостей. При отсутствии данных о номинальных напряжениях и характеристиках импульса целесообразно опираться на технические стандарты электробезопасности и методики испытаний трансформаторов высокого напряжения, применимые к классу поджига.
