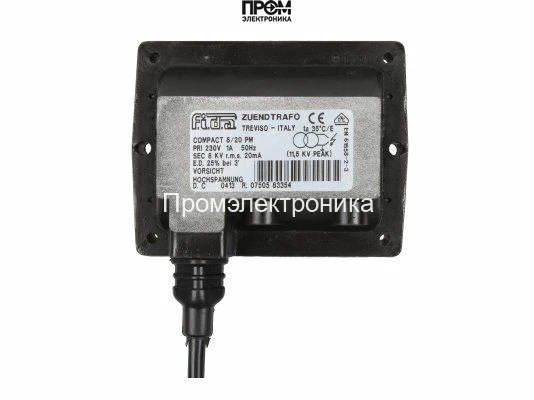

Трансформатор розжига Riello Compact 8/20 PM

Трансформатор розжига Riello Compact 8/20 PM — назначение и область применения

Трансформатор розжига Riello Compact 8/20 PM — это электромеханическое устройство класса промышленного привода поджига, предназначенное для формирования высокого пробивного напряжения и тока импульса, необходимого для устойчивого воспламенения горелочных камер. Основная функция — генерация импульсов 8 кВ при токе поджига 20 мА для инициирования электрического разряда на электродах или между электродом и форсункой в газо- и мазутоподобных горелках.

Конструктивные особенности и принцип работы

Конструкция трансформатора реализована по классической схеме высокого напряжения с изолированной вторичной обмоткой и сердечником из электротехнической стали. На первичной стороне подключение осуществляется от сети 230 В, 50 Гц, через встроенную первичную обмотку с рассчитанным сопротивлением и термозащитой.

При подаче питания первичная обмотка создает переменный магнитный поток в сердечнике; вторичная обмотка, имеющая многовитковую конфигурацию и повышенное число витков, формирует импульсное напряжение порядка 8 кВ. Выходной ток ограничен конструктивно — 20 мА в режиме поджига и 1 А по спецификации силы тока для кратковременных токовых нагрузок/коротких замыканий, что влияет на энергетику разряда и срок службы электродов.

С целью повышения помехозащищённости и безопасности токи высокого напряжения выведены через штекерные разъемы диаметром 4 мм с изоляцией, а корпус обеспечивает степень защиты IP44, что предполагает защиту от брызг воды и крупных твердых частиц. Габаритная компоновка (11×8.6×6.8 см) обеспечивает компактную интеграцию в горелочные блоки и упрощает замену модулей.

Ключевые технические характеристики

• Выходное напряжение 8 кВ: формирует достаточную электрическую прочность для пробоя газовоздушной среды в межэлектродном зазоре типичных горелок при стандартных условиям топлива и давления.
• Ток поджига 20 мА: определяет энергию импульса и контактную эрозию электродов; оптимизирован для стабильного зажигания без избыточного нагрева электродов.
• Первичная питающая сеть 230 В, 50 Гц: совместимость с промышленной бытовой электросетью без дополнительных преобразователей; простота монтажа в ретрофит-проектах.
• Сила тока 1 А (ном.): обеспечивает защиту обмоток при перегрузках и допустимое время коротких токовых импульсов; влияет на выбор предохранителей и цепей защиты.
• Класс защиты IP44: допускает монтаж в помещениях с повышенной влажностью и наличие аэрозолей, но не предназначен для прямого погружения или работы в агрессивной среде.
• Продолжительность работы ED(DU) 25 %: указывает на цикличность включений — трансформатор рассчитан на интервалы включения не более четверти полного цикла эксплуатации, что влияет на тепловой расчёт и требования к вентиляции корпуса.
• Габариты 11×8.6×6.8 см: компактный форм-фактор снижает моменты инерции при монтаже и облегчает интеграцию в ограниченные монтажные ниши горелочных модулей.
• Штекерные разъемы 4 мм: стандартизированный интерфейс для быстрого подвода кабелей высокого напряжения и упрощения обслуживания.

Сценарии эксплуатации и преимущества

Типовые сценарии применения включают поджиг промышленных и коммунальных горелок в теплогенераторах, котельных и технологических печах. Модель рассчитана на работу в системах с частыми циклами пуска/остановки, где требуется воспроизводимый импульс высокого напряжения для молниеносного поджига топливной смеси.

• Совместимость с горелками: подходит для интеграции в узлы Baltur Compact 8/20 PM и FIDA Compact 8/20 PM, а также совместимых конструкций с аналогичными электрическими требованиями.
• Термическая устойчивость при ED 25 %: позволяет прогнозировать необходимость дополнительных мер по отводу тепла при интенсивных циклах.
• Пыле- и влагозащита IP44: уменьшает риск коррозийных и поверхностных повреждений в котельных помещениях с влагообразованием.
• Стандартизированные разъемы: упрощают сервисное обслуживание и сокращают время простоя при заменах модулей.

Экспертное заключение

Riello Compact 8/20 PM — инженерно выстроенное решение для формирования стабильного импульса поджига в коммерческих и промышленных горелочных системах. Рекомендован к применению в конфигурациях с цикличностью пуска, где важна предсказуемая энергия импульса и соблюдение теплового режима (ED 25 %). При подборе учитывайте требования к цепям защиты по первичному току, условия окружающей среды и совместимость по величине выходного напряжения и штекерных интерфейсов.
