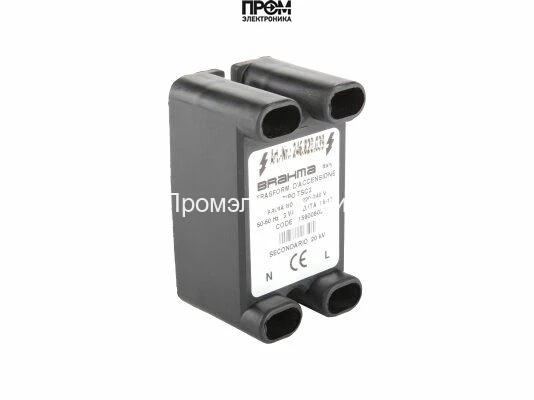

Трансформатор розжига Brahma TSC2 15900802

Трансформатор розжига Brahma TSC2 15900802 — назначение и техническая роль

Данный документ описывает функциональное назначение и технические аспекты трансформатора розжига Brahma TSC2 15900802. Это компактное электротехническое устройство класса трансформаторов высокого напряжения малой мощности, предназначенное для формирования импульса высокого напряжения для поджига горелочных камер и аналогичных систем с искровым или коронным разрядом. Основная функция — генерировать стабилизированное напряжение поджига 20 кВ при питании от сети 220–240 В, 50/60 Гц, обеспечивая повторяемый и электрически контролируемый запуск газовых и жидкотопливных горелок.

Конструктивные особенности и принцип работы

Устройство представляет собой понижающе-повышающий трансформатор с разделёнными обмотками и электронно-магнитной схемой, оптимизированной для коротких высоковольтных импульсов при малой активной потребляемой мощности. Входная обмотка рассчитана на сетевое напряжение 220–240 В и частоты 50/60 Гц, что обеспечивает совместимость с промышленными и бытовыми сетями. Вторая обмотка выполнена с большим числом витков и высоким коэффициентом трансформации для получения необходимого выходного уровня 20 кВ.

Внутреннее устройство включает диэлектрическую изоляцию уровня, соответствующего требованиям по безопасности для импульсных устройств высокого напряжения, а также магнитопровод, подобранный для минимизации потерь при низкой потребляемой мощности 3 ВА. Конструктивно трансформатор реализован в компактном корпусе с габаритами 3.6×3.4×6.2 см, что обусловлено необходимостью интеграции в ограниченные монтажные отсеки горелочных блоков. Класс защиты по пылевлагозащите IP20 указывает на защиту от проникновения крупных твердых частиц и ограниченную защиту от механических контактов, но не предназначен для прямых воздействий влаги.

Принцип работы при старте: при подаче сетевого питания через первичную обмотку создаётся переменное магнитное поле, которое через магнитопровод передаёт энергию во вторичную обмотку. Высокое отношение витков формирует импульс высокого напряжения, необходимый для ионизации промежутка в электроде поджига. Для стабильного формирования импульса используются меры по подавлению перенапряжений и согласованию по импульсной энергии, что снижает вероятность преждевременного пробоя изоляции и увеличивает ресурс.

Ключевые технические характеристики

• Напряжение питания 220–240 В, 50/60 Гц: обеспечивает совместимость с промышленными сетями и стабильный магнитный режим первичной обмотки; важна для корректного фазового и частотного поведения при включениях.
• Выходное напряжение поджига 20 кВ: достаточное для ионизации широкого диапазона зазоров в искровых поджигателях; влияет на требуемую длину и конструкцию электрода и расстояния до корпуса горелки.
• Потребляемая мощность 3 ВА: низкий активный расход мощности снижает тепловую нагрузку, позволяет использовать трансформатор в условиях ограниченного теплоотвода и уменьшает влияние на питающую сеть.
• Продолжительность работы ED(DU) 100%: допускает непрерывную работу без режима прерывистого включения, что критично для систем с частыми фазами розжига и длительными циклами контроля пламени.
• Класс защиты IP20: монтаж в защищённые от влаги отсеки; требуется соблюдение заземления и защита от конденсата в полевых условиях.
• Габариты 3.6×3.4×6.2 см и масса 0.08 кг: компактность облегчает размещение в ограниченных пространствах, уменьшает механические нагрузки и требования к креплению.
• Производитель и происхождение — Brahma, Италия: указывает на соответствие европейским стандартам проектирования и контролю качества на этапах изготовления.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: трансформатор интегрируется в цепь управления горелкой между блоком управления и электродом поджига. При команде на розжиг блок управления подаёт питание, трансформатор формирует импульс 20 кВ, который ионизирует газовую смесь в камере, создавая воспламенение. При контроле пламени устройство допускает повторные последовательные импульсы без перегрева благодаря низкой потребляемой мощности и 100% рабочему циклу.

• Интеграция в промышленные горелки: подходит для монтажных узлов с ограниченным пространством и требованиями к продолжительной эксплуатации.
• Надёжность при частых циклах розжига: конструкция рассчитана на многократные импульсы без деградации магнитопровода и изоляции.
• Упрощённый монтаж: малые габариты и масса минимизируют требования к механическим креплениям и виброизоляции.
• Совместимость с системами управления: стандартное сетевое питание и частотный диапазон позволяют использовать трансформатор в существующих схемах с минимальной доработкой.

Экспертное заключение

Трансформатор розжига Brahma TSC2 15900802 представляет собой инженерно сбалансированное решение для задач формирования импульсов высокого напряжения в горелочных установках. Его технические параметры делают устройство пригодным для интеграции в промышленные и коммерческие системы, где требуются компактность, возможность непрерывной работы и стандартные интерфейсы питания. Для условий с повышенной влажностью или наружной установкой требуется дополнительная защита корпуса и соответствующая прокладка проводки в соответствии со стандартами электрической безопасности.
