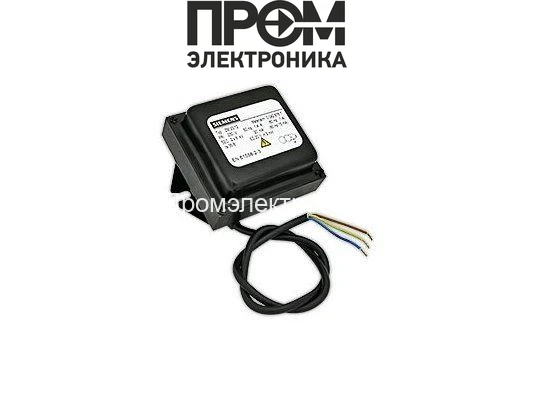

Трансформатор поджига Kromschroder ZM 20/10 00427112, 2 x 5 кВ

Трансформатор поджига Kromschroder ZM 20/10 00427112 — назначение и область применения

Трансформатор поджига Kromschroder ZM 20/10 00427112 предназначен для формирования высоковольтных импульсов в пъезоэлектрических и искровых системах поджига горелок промышленных котлов и нагревательных агрегатов. Класс устройства — специализированный электромагнитный трансформатор поджига с двумя высоковольтными выходами, предназначенный для эксплуатации в стационарных системах с сетью переменного тока 220 В, 50/60 Гц. Основная функция — стабилизированная генерация 2 × 5 кВ при токе поджига 20 мА, обеспечивающая надежное воспламенение горючей смеси в камерах сгорания.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме высоковольтного трансформатора с обмоткой низкого напряжения сетевого питания и двумя изолированными вторичными обмотками, сформированными для последовательной/параллельной работы в зависимости от схемотехники горелочного блока. Вторичные обмотки выполнены с изоляцией, рассчитанной на рабочее напряжение ≥5 кВ, что снижает вероятность диэлектрического пробоя на контактных переходах.

Принцип работы: при подаче на первичную обмотку сетевого напряжения трансформатор повышает напряжение до заданного уровня на вторичных выводах. Высоковольтные импульсы подаются к электродам поджига через штекерные разъемы диаметром Ø4 мм, которые минимизируют паразитные переходные сопротивления. Ток поджига ограничен до 20 мА, что обеспечивает воспламенение при минимальном тепловом воздействии на электроды и уменьшает износ контактов.

Тепловой режим и режим нагрузки определяются параметром ED (рабочий цикл). У данной модели ED = 33%, что означает допустимую продолжительность включения в пределах одной минуты и ограничивает длительное непрерывное пребывание в нагруженном состоянии; конструкция учитывает теплоотвод через корпус и монтажную поверхность. Степень защиты корпуса — IP20, что указывает на необходимость установки в защищённом электрическом шкафу или за пределами зон с повышенной влажностью и запылённостью.

Ключевые технические характеристики

• Выходное напряжение 2 × 5 кВ: обеспечивает достаточный потенциал для формирования устойчивой искры в широком диапазоне зазоров и электрических параметров горелочных электродов, компенсирует потери на длинных выводах и разрядных путях.
• Ток поджига 20 мА: гарантирует воспламенение при стандартных условиях подачи топлива с минимальным перегревом электродов и сниженными требованиями к контактам штекеров.
• Рабочее напряжение 220 В, 50/60 Гц: совместимость с типовыми промышленными сетями упрощает интеграцию без дополнительных преобразователей.
• Длина кабеля питания 2000 мм: увеличивает свободу размещения в шкафу управления и снижает необходимость в удлинителях, при этом увеличивает индуктивные и ёмкостные потери при неэкранированных прокладках.
• ED = 33%: ограничение рабочего цикла требует предусмотреть периодический простой или обеспечить принудительное охлаждение при интенсивных циклах поджига.
• IP20: отсутствие защиты от струй воды и мелкодисперсной пыли требует монтаж в защищённой климатической зоне или в выносном отсеке шкафа.
• Штекерные разъемы Ø4 мм: типовой посадочный диаметр обеспечивает совместимость с большинством высоковольтных кабелей и простоту замены при техническом обслуживании.
• Производство — Германия: соответствует промышленным стандартам качества и электрической безопасности, что важно при эксплуатации в критичных теплотехнических системах.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в автоматизированные горелочные блоки промышленных котлов малой и средней мощности; замена модулей поджига при ремонте котельных установок; применение в стендах испытаний горелочных систем. При проектировании схемы поджига следует учитывать параметры длин высоковольтных линий, взаимную ёмкость и контроль искрового зазора.

• Упрощённая интеграция: стандартное питание и штекерные выводы минимизируют доработки монтажного оборудования.
• Контролируемый ток поджига: снижает вероятность повреждения электродов и повышает срок их службы в режимах частого поджига.
• Дублированные выходы: обеспечивают резервирование или обслуживание с минимальным простоем системы.
• Соответствие промышленным нормам: конструкция и материалы рассчитаны на стабильную работу в режимах циклического поджига.

Экспертное заключение

Модель Kromschroder ZM 20/10 00427112 подходит для задач формирования контролируемых высоковольтных импульсов при стационарной установке в шкафах управления котельных и горелочных систем. При проектировании рекомендуется учитывать параметр ED 33% и степень защиты IP20, обеспечив требуемую вентиляцию и защиту от агрессивной среды. Технические параметры — 2×5 кВ, 20 мА, 2000 мм кабеля — делают устройство совместимым с большинством типовых систем поджига.
