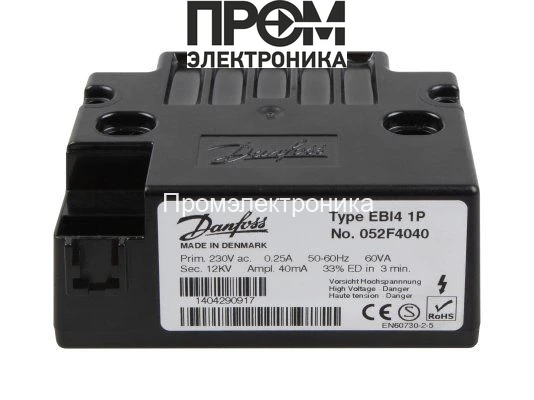

Трансформатор поджига Danfoss EBI4 1P 052F4040

Трансформатор поджига Danfoss EBI4 1P 052F4040 — высоковольтный модуль поджига газовых горелок

Это однополюсный промышленный модуль зажигания класса импульсных высоковольтных трансформаторов для систем горелочной автоматики. Основная функция — формирование стабильного импульсного высоковольтного разряда 1×12 кВ при токе поджига 40 мА для пробоя электродного зазора и инициирования стабильной искры в камере сгорания. Применяется в стационарных газовых горелках и котельных агрегатах, где требуется гарантированное воспламенение топлива в условиях переменных газовых потерь и меняющейся плотности потока.

Конструктивные особенности и принцип работы

Трансформатор выполнен в корпусе с изоляцией по промышленным стандартам и представляет собой трансформатор с разделёнными первичной и вторичной обмотками, где вторичная рассчитана на высокое напряжение импульса. На первичной стороне находится низковольтная обмотка, подключаемая к источнику постоянного или пульсирующего питания; вторичная обмотка имеет повышенное число витков и рассчитана на высокое диэлектрическое напряжение 12 кВ.

Принцип работы основан на быстром намагничивании сердечника при возбуждении первичной обмотки с последующей передаче энергии во вторичную обмотку и формировании короткого импульса высокого напряжения. Типичный импульс имеет крутой фронт и низкую энергию импульса, достаточную для пробоя искрового зазора. Ограничение тока и энергетики достигается сочетанием магнитной индуктивности, сопротивления обмоток и, при необходимости, внешних тиристорных или транзисторных драйверов. В конструкции учтены тепловые потери: мощность 60 Вт и коэффициент продолжительности работы ED 33%, что определяет режим эксплуатации и требования к интервалам охлаждения.

Ключевые технические характеристики

• Напряжение поджига 1×12 кВ: обеспечивает пробой типичных искровых зазоров горелочных электродов при стандартных атмосферных условиях и минимальном расстоянии до горелочного фитиля.
• Ток поджига 40 мА: баланс между достаточной плотностью заряда для устойчивого пробоя и ограничением энергетики для предотвращения перегрева и эрозии электродов.
• Мощность 60 Вт: определяет тепловой профиль и требует соблюдения режима ED33% — длительное включение приведёт к повышению температуры трансформатора и снижению срока службы.
• Продолжительность работы ED 33%: допускаемый средний цикл нагруженности; важен при проектировании алгоритмов управления для серийных поджигов и самопроверок системы.
• Длина кабеля питания 400 мм и штекерные разъёмы Ø4 мм: облегчают монтаж в ограниченном пространстве горелочного отсека и совместимость с коммутационной аппаратурой.
• Производитель Danfoss, страна — Дания: соответствует отраслевым стандартам и наличию запасных частей и документации по электрической безопасности.

Сценарии эксплуатации и преимущества

Трансформатор предназначен для использования в промышленных и коммерческих горелках, в том числе в моделях типа Ecoflam MAX GAS 350 PR. Подходит для циклических поджигов на старте котлов, регулярной проверки пламени и аварийного повторного поджига при кратковременных сбоях горелочного газа.

• Совместимость с горелочной автоматикой: стандартные электрические и механические интерфейсы упрощают интеграцию в систему управления.
• Устойчивость к коротким сериям поджигов: при соблюдении ED33% допускается многократный эксплуатационный цикл без перегрева.
• Надёжность при изменении атмосферных условий: рассчитан на стабильную работу при варьировании давления и влажности в типичных котельных помещениях.
• Простота обслуживания: модульная конструкция и стандартные разъёмы ускоряют замену и минимизируют время простоя.

Экспертное заключение

Модель Danfoss EBI4 1P 052F4040 подходит для задач серийного поджига в промышленных газовых горелках с умеренной цикличностью и требованием к точному формированию импульса 12 кВ при 40 мА. При проектировании систем следует учитывать ED 33% и тепловую мощность 60 Вт, а также обеспечить корректную коммутацию и заземление для предотвращения электрических помех. Для более тяжёлых режимов эксплуатации рекомендовано оценивать систему охлаждения и периодичность сервисных интервалов согласно требованиям производителя.
