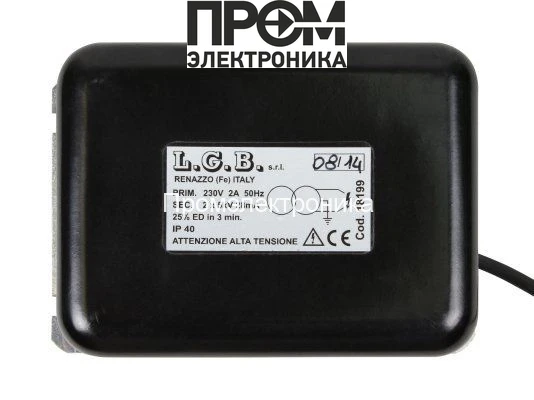

Трансформатор поджига L.G.B. 18199

Трансформатор поджига L.G.B. 18199 — назначение и область применения

Трансформатор поджига L.G.B. 18199 — это электромагнитное устройство класса низковольтной питающей электроники, предназначенное для формирования высоковольтного импульса поджига в горелочных модулях промышленных котлов отопления. Отвечает за генерацию искрового/коронного разряда, обеспечивая стабильный переход горючей смеси в пламенное горение при типичных конфигурациях газовых и дизельных горелок в коммунальной и промышленной теплотехнике.

Конструктивные особенности и принцип работы

Конструкция основана на пониженно-повышающем трансформаторе с разделёнными обмотками первичной и вторичной цепей. На входе устройство рассчитано на стандартное сетевое питание 220 В, 50/60 Гц, которое через первичную обмотку преобразуется в импульс высокого напряжения на вторичной обмотке. Наличие экранирующих и заземляющих элементов в корпусе снижает электромагнитные помехи и уменьшает вероятность ложных срабатываний в системах автоматики.

Принцип формирования поджигового разряда: при включении питания первичная обмотка создаёт переменное магнитное поле, которое индуктивно наведёт повышенное напряжение на вторичной обмотке. На выходе формируется пара каналов с номиналом 2х5 кВ, обеспечивающих требуемую разность потенциалов для образования стабильного искрового зазора. При этом важны параметры вторичной цепи: сопротивление, индуктивность и конструкция выводов, так как они определяют форму фронта и длительность разряда.

Тепловая и электрическая нагрузка ограничены рабочим режимом ED(DU) = 25%, что указывает на циклическую работу с периодическим включением и охлаждением. В конструкции предусмотрены материалы с достаточной диэлектрической прочностью и теплоотводящими характеристиками для обеспечения ресурса при токе вторичной цепи 28 мА и силе тока первичной цепи до 2 А. Длина кабеля питания 1500 мм обеспечивает гибкость монтажа и совместимость с типовыми компоновками горелочных агрегатов.

Ключевые технические характеристики

• Напряжение поджига 2х5 кВ: обеспечивает величину электрического поля, достаточную для формирования искрового/коронного разряда в типичных зазорах горелочных электродов; влияет на устойчивость поджига при изменении давления и состава горючей смеси.
• Ток поджига 28 мА: ограничивает энергию разряда, снижая скорость эрозии электродов и уменьшает вероятность пробоя изоляции; влияет на длительность службы электродов при многократных включениях.
• Сила тока 2 А (первичная): определяет требования к предохранителям и коммутации в цепи управления; влияет на падаемую мощность и температурный режим трансформатора.
• Рабочее напряжение питания 220 В, 50/60 Гц: совместимость с общепромышленными сетями питания без дополнительных преобразователей, важна для унификации запасных частей на объектах.
• ED(DU) 25%: регламентирует режим работы (например, 15–30 с включено, 45–70 с отключено в цикле), что важно учитывать при выборе агрегата для циклических или непрерывных процессов.
• Длина кабеля питания 1500 мм: обеспечивает свободу размещения трансформатора в шкафу горелки и уменьшает необходимость в удлинителях, что минимизирует потери и электромагнитные наводки.
• Класс пылевлагозащиты IP40: предотвращает попадание крупных частиц и обеспечивает эксплуатацию вне зоны прямого воздействия жидкости; требует размещения в защитных отсеках при агрессивной среде.

Сценарии эксплуатации и преимущества

Сценарии: установка в промышленные и коммунальные котельные в качестве модуля поджига для газовых и жидкотопливных горелок; замена в периодическом техническом обслуживании агрегатов; использование в системах автоматического розжига при модернизации узлов горелки.

• Простая интеграция: типовые электрические параметры и кабельный вывод упрощают замену в существующих схемах без переналадки системы управления.
• Предсказуемая долговечность: режим ED 25% и ограниченный ток поджига уменьшают тепловую нагрузку и эрозию контактных поверхностей, что продляет межсервисный интервал.
• Электромагнитная совместимость: экранирование и конструктивные решения снижают уровень помех, что важно для корректной работы плат управления горением и датчиков.
• Безопасность эксплуатации: ограничение тока и использование стандартных изоляционных материалов минимизируют риск непреднамеренных пробоев и возгораний.

Экспертное заключение

Трансформатор поджига L.G.B. 18199 отвечает типовым требованиям промышленных систем поджига: формирование 2х5 кВ при 28 мА, питание от сети 220 В и режим ED 25% делают его пригодным для циклической работы в котельных средних и малых мощностей. Рекомендуется применять в конфигурациях, где требуется согласование по напряжению поджига и ограничение энерговложения в искровой канал. Для условий с повышенной влажностью или запылённостью необходимо предусмотреть дополнительную инкапсуляцию или монтаж в защитном отсеке в соответствии с классом IP40.
