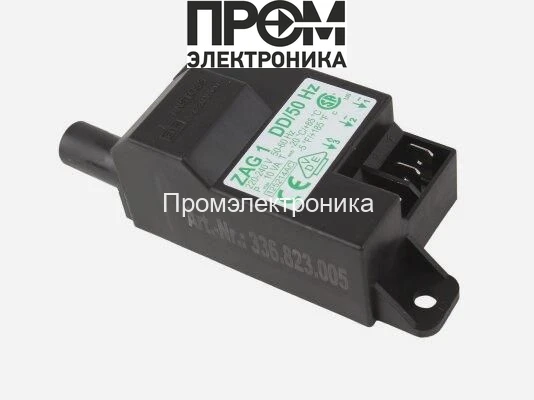

Трансформатор розжига De Dietrich ZAG 1

Трансформатор розжига De Dietrich ZAG 1 — назначение и область применения

Трансформатор розжига De Dietrich ZAG 1 — электромагнитный компонент классического типа, предназначенный для формирования высоковольтных импульсов искрообразования в газогорелочных установках бытового и промышленного назначения. Устройство относится к классу низковольтных трансформаторов поджига и применяется в модулях зажигания котлов, горелок и блоков управления, где требуется стабильная генерация искрового промежутка при питающем напряжении сети 220–240 В.

Ключевая функция — преобразование входной сетевой энергии в управляемый высоковольтный импульс для инициирования воспламенения горючей смеси. Основное применение — интеграция в газовые горелки с электроискровым разрядом и системы автоматизации горения.

Конструктивные особенности и принцип работы

По конструктивной конфигурации ZAG 1 представляет собой тороидальный/шаговый (в зависимости от исполнения) трансформатор с экранной развязкой первичной и вторичной цепей. В типичном исполнении первичная обмотка рассчитана на 220–240 В переменного тока и выполнена из изолированного проводника с термостойкой изоляцией. Вторичная обмотка имеет повышенное количество витков и специализированную изоляцию, рассчитанную на формирование высоковольтного импульса на искровом зазоре.

Принцип работы базируется на законах электромагнитной индукции: при подаче переменного напряжения на первичную обмотку через магнитопровод проходит переменный магнитный поток, который индуцирует напряжение во вторичной обмотке. Пиковая величина вторичного напряжения определяется отношением витков, параметрами магнитопровода и нагрузочной характеристикой искрового зазора. Важны также паразитные емкости и индуктивные рассеяния, которые влияют на фронт импульса и длительность разряда.

Для обеспечения совместимости с отечественными и международными сетями корпус и обмотки выполнены с учетом стандарта частоты 50/60 Гц, что минимизирует фазовые и резонансные искажения при работе в сетях различной частоты. Типовые меры защиты включают термозащиту обмоток и механическую фиксацию выводов для предотвращения микроперемещений под действием электромагнитных сил.

Ключевые технические характеристики

• Потребляемая мощность 10 ВА: определяет предел допустимой нагрузки и коэффициент нагрева — 10 ВА обеспечивает достаточную энергию для формирования требуемой амплитуды вторичного импульса без перегрузки первичной цепи при стандартных циклах работы.
• Входное напряжение 220–240 В: гарантирует работу в широком диапазоне сетевых контактов, снижая требования к дополнительным преобразователям питания в типичных установках отопительного оборудования.
• Частота 50/60 Гц: совместимость с основными энергетическими стандартами, что минимизирует фазовые смещения и позволяет использовать трансформатор в системах с разной сетевой частотой.
• Производитель De Dietrich; страна изготовления — Франция: инженерные допуски и контроль качества производства определяют стабильность параметров индуктивности и изоляционной прочности при длительной эксплуатации.
• Тип вывода и крепления: конструкционный фактор, влияющий на виброустойчивость и простоту монтажа в модульных горелках (позволяет снизить риск механического повреждения при пусковых перегрузках).

Сценарии эксплуатации и преимущества

Как работает в реальном сценарии: при включении автоматики горелки модуль зажигания подает сетевое напряжение на первичную обмотку трансформатора. В течение нескольких миллисекунд формируется электромагнитный импульс, который на вторичной стороне создает высокое напряжение на электроде искрообразования. Искровой разряд инициирует воспламенение топливовоздушной смеси. При корректном монтаже и соблюдении электрических интерфейсов трансформатор обеспечивает многотысячные циклы запуска без деградации вторичного напряжения.

• Устойчивость к сетевым флуктуациям благодаря допустимому входному диапазону и частотной совместимости.
• Простота интеграции в модули горелок с типовыми монтажными размерами и креплениями.
• Сохранение рабочей энергоёмкости при длительных циклах включения/выключения в автоматических системах управления горением.

Экспертное заключение

По совокупности свойств трансформатор розжига De Dietrich ZAG 1 (S103251) представляет собой типовое решение для систем с искровым зажиганием, рассчитанное на стандартные сетевые условия и регулярные пусковые циклы. Рекомендуется для модульной интеграции в газогорелочные блоки и котлы, где требуются стабильность амплитуды импульса, совместимость с 50/60 Гц сетями и ограниченная тепловая нагрузка, соответствующая классу мощности 10 ВА.
