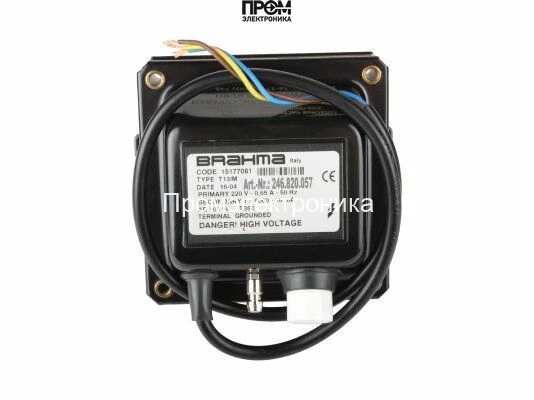

Трансформатор розжига Brahma T13/M 15177081

Трансформатор розжига Brahma T13/M 15177081 — назначение и область применения

Данный документ описывает конструктивно-функциональные особенности и эксплуатационные требования трансформатора розжига Brahma T13/M 15177081. Это серия промышленно-ориентированных высоковольтных модулей класса «поджига» для газовых и жидкотопливных горелочных устройств. Основная функция изделия — генерация импульсного высокого напряжения для формирования искрового разряда на одном электроде поджига, используемого в системах воспламенения топливовоздушной смеси в горелках малой и средней мощности.

Конструктивные особенности и принцип работы

В основе конструкции — трансформатор с одной первичной и одной вторичной обмоткой, выполненной с применением эпоксидной заливки. Эпоксидное наполнение повышает диэлектрическую прочность и устойчивость к частичным разрядам в системе высокого напряжения. Первичная обмотка рассчитана на подключение к сети 220 В, 50 Гц, потребляемая электрическая мощность указана как 240 ВА, что определяет тепловую нагрузку и требования к охлаждению корпуса в условиях длительной работы.

Принцип работы: при подаче питающего напряжения первичная обмотка формирует магнитный поток в магнитопроводе, который через трансформационный коэффициент индуцирует высокое напряжение на вторичной обмотке. Конструкция обеспечивает выходное напряжение порядка 8–9 кВ при импульсном режиме, обеспечивая ток разряда ~16 мА. Трансформатор спроектирован для работы в 100% рабочем цикле (ED = 100%), что означает отсутствие ограничений по длительности включения при условии соблюдения теплового режима и правильного монтажа.

Металлический корпус с эмалевым покрытием и две металлические крышки служат защитой механической и частично электромагнитной; на корпусе реализовано экранирование для снижения уровня радиочастотных помех, критичных для систем управления горелкой и внешней автоматики. Вторичная обмотка оснащена клеммой заземления — обязательной для снижения электромагнитного излучения и безопасной работы. Длина питающего кабеля — 550 мм, штекерные разъёмы поджига — 6.3 мм.

Ключевые технические характеристики

• Выходное напряжение 8 кВ (номинально 9 кВ): обеспечивает достаточную электрическую напряжённость для пробоя зазора электрод‑топливовоздушная смесь при стандартных зазорах и влажности, определяет минимальную длину искрового разряда.
• Ток поджига 16 мА: ограничивает энергию импульса и снижает эрозию электрода, влияет на стабильность воспламенения при повторных поджигах.
• Потребляемая мощность 240 ВА и ток первичной 0.65 А: задают тепловой поток в корпусе; требуют учета при интеграции в шкаф горелочного оборудования и в расчётах цепей питания.
• ED = 100%: означает возможность непрерывной работы без обязательных пауз, при условии соответствия температурных условий и вентиляции.
• Класс пылевлагозащиты IP00: отсутствие уплотнений — трансформатор требует установки в защищённое от попадания пыли и влаги пространство или внутри герметизированного отсека.
• Эпоксидная изоляция вторичной обмотки: повышенная стойкость к частичным разрядам и вибрационным нагрузкам, улучшенная долговечность при высоких пиковых напряжениях.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в одноэлектродные горелочные модули для отопительных котлов, промышленных горелок и паяльных установок; замена узла розжига при модернизации систем автоматики; использование в стендовых испытаниях для оценки воспламеняемости топлив.

• Стабильность поджига при повторных попытках: конструкция и параметры вторичной обмотки минимизируют разброс напряжения импульса.
• Устойчивость к радиочастотным помехам: экранирование снижает вероятность ложных срабатываний системы управления.
• Пониженная эрозия электрода: за счёт ограниченного тока поджига и контролируемого импульсного характера разряда.
• Совместимость с промышленными интерфейсами: типовые штекерные разъёмы и номиналы соответствуют стандартам горелочной автоматики.

Экспертное заключение

Модель Brahma T13/M 15177081 отвечает требованиям устройств розжига с непрерывным рабочим режимом и предназначена для монтажа в защищённых от внешней влаги отсеках. При проектировании системы необходимо учитывать IP00 и организовать правильное заземление вторичной клеммы для снижения помех и обеспечения безопасности. Рекомендована для задач с частыми поджигами и встраивания в автоматизированные горелочные модули, где критичны стабильность напряжения поджига и долговечность изоляции.
