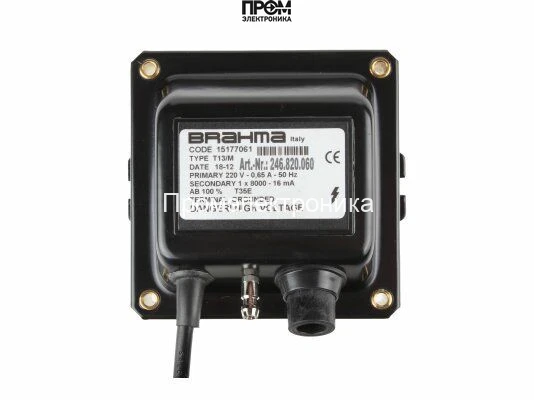

Трансформатор розжига Brahma T13/M 15177061

Трансформатор розжига Brahma T13/M 15177061 — назначение и область применения

Данный модуль представляет собой электромагнитный высоковольтный источник для систем розжига горелок в промышленном и коммерческом оборудовании. Основная функция — формирование коротких высоковольтных импульсов порядка 8кВ для инициирования искрового разряда на запальном электроде, обеспечивая воспламенение топливно‑воздушной смеси в газовых и жидкотопливных горелках.

Конструктивные особенности и принцип работы

Трансформатор выполнен по классической схеме с изолированным эпоксидным трансформаторным заполнением. Входной контур подключается к сети переменного тока 220В,50Гц, первичная обмотка рассчитана на ток порядка 0.65А и рабочую мощность около 240ВА. Вторичная обмотка с высоким числом витков генерирует пиковое напряжение ~8кВ при низком токе розжига (~16мА), что соответствует режимам искрового зажигания с ограничением энергии разряда для предотвращения преждевременного разрушения электрода.

Электромагнитный трансформатор использует феромагнитный сердечник в сочетании с экранирующей обкладкой для снижения излучения ВЧ и предотвращения наводок на радиочастотные приемники. Изоляция обмоток осуществляется понижающей системой эпоксидной заливки, повышающей диэлектрическую прочность и стойкость к механическим вибрациям. Металлический корпус, окрашенный эмалью, и металлические крышки обеспечивают механическую защиту и отчасти тепловой отвод.

Для устойчивой работы в режиме непрерывной эксплуатации предусмотрен расчет теплового баланса с допустимой температурной наработкой при ED = 100%. Конструкция предполагает наличие заземляющей клеммы, обязательной для снижения петлевых токов и предотвращения коронного разряда вокруг корпуса и высоковольтного вывода.

Ключевые технические характеристики

• Выходное напряжение 8кВ: формирует достаточный электрический градиент для пробоя межэлектродного промежутка и стабильной инициации искрового разряда при стандартных зазорах запального электрода.
• Потребляемая мощность 240ВА и ток 0.65А: влияет на выбор предохранителей и цепей питания; при проектировании блока управления следует учитывать тепловыделение и коммутационные возможности контактов.
• Ток поджига 16мА: ограничивает энергию искрового импульса, снижая эрозию электрода и увеличивая ресурс системы при частых попытках розжига.
• ED100% (непрерывный режим): конструкция рассчитана на длительную эксплуатацию без необходимости интервального охлаждения, что важно для котлов и промышленных горелок с частыми циклами работы.
• Класс пылевлагозащиты IP00: указывает на необходимость монтажа в защищённом отсеке без воздействия прямой влаги и пыли; при проектировании шкафа управления требуется дополнительная защита (комплектные корпуса, навесные фильтры).
• Длина кабеля питания 550мм: упрощает локальное подключение, но при монтаже следует учитывать необходимость использования экранированных и заземлённых проводников для минимизации помех.
• Габариты 11×9.6×7.8см и вес 2кг: позволяют интегрировать модуль в ограниченные монтажные пространства при условии соблюдения вентиляции корпуса.

Сценарии эксплуатации и преимущества

Типичные сценарии — газовые и жидкотопливные горелки с одним запальным электродом в котлоагрегатах, печах и установках горячего водоснабжения. Встраивается в цепи автоподжига, управляемые контроллерами горелки или PLC, где требуется стабильное и регулярное формирование искры при изменении условий рабочей смеси.

• Надёжность при длительном цикле работы благодаря эпоксидной заливке и рассчитанному тепловому режиму.
• Снижение радиопомех за счёт экранирования: облегчает соблюдение EMC‑требований в технологических центрах.
• Ограниченный ток поджига уменьшает эрозию электрода и снижает требования к частоте сервисного обслуживания.
• Компактные габариты позволяют монтаж в шкафах управления с ограниченным пространством.
• Наличие заземляющей клеммы и металлического корпуса — ключевой элемент безопасной интеграции в систему.

Экспертное заключение

Трансформатор розжига Brahma T13/M 15177061 соответствует техническим требованиям для использования в стационарных горелочных агрегатах с одним запальным электродом при условии установки в защищённом от влаги отсеке. Конструкция ориентирована на длительную эксплуатацию (ED100%), при этом проектировщику следует предусмотреть вентиляцию шкафа, надежное заземление и фильтрацию внешних помех. Рекомендуется интегрировать модуль в цепь с контролем предельных токов, обеспечением коммутации силовых контактов с запасом по ресурсам и регулярной проверкой состояния изоляции высоковольтного вывода.
