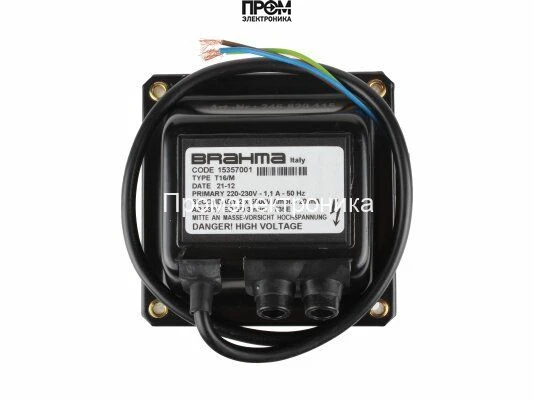

Трансформатор розжига Brahma T16/M 15357001

Трансформатор розжига Brahma T16/M 15357001 — назначение и область применения

Трансформатор розжига Brahma T16/M 15357001 — специализированное электромагнитное устройство класса поджига для стационарных газовых и жидкотопливных горелочных модулей. Предназначен для преобразования сетевого напряжения в импульс высокого напряжения, необходимый для формирования искрового разряда и инициирования горения. Применяется в промышленных и коммунально‑бытовых теплогенерирующих установках, где требуется надежный и воспроизводимый поджиг пламени.

Конструктивные особенности и принцип работы

Устройство выполнено по классу трансформаторов импульсного поджига с интегрированной системой изоляции высокого напряжения. В основе конструкции — железосердечник и совокупность обмоток: две первичные и две вторичные обмотки, выполненные из проводника соответствующего температурного класса. Такое обмоточное решение обеспечивает разделение цепей питания и формирования искровых импульсов, уменьшая взаимные помехи и повышая долговечность при циклическом режиме работы.

Принцип работы основан на электромагнитном преобразовании: при подаче на первичную обмотку синусоидального сетевого напряжения с частотой 50 Гц и номинальным током предварительного потребления трансформатор формирует на вторичных выводах импульсы высокого напряжения порядка 5 кВ для инициации искрового разряда. Изоляция высокого напряжения выполнена с применением полиэфирной смолы, что снижает вероятность коронного разряда и межвиткового пробоя при повышенной влажности и вибрации.

Электрическая часть рассчитана на потребляемую мощность 240 ВА и номинальный первичный ток 1.1 А. Формирование тока поджига регулируется конструкцией вторичных цепей и внутренними параметрами индуктивности и ёмкости, при этом рабочий ток поджига составляет порядка 20 мА, что обеспечивает стабильное образование искрового промежутка без избыточной нагрузки на горелочный электрод.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает достаточную электрическую прочность для устаревших и современных систем зажигания, увеличивает вероятность воспламенения смеси при низком давлении топлива.
• Потребляемая мощность 240 ВА: влияет на тепловой баланс трансформатора; при заданной мощности требуется соблюдение ED=33% для предотвращения перегрева при длительной эксплуатации.
• Ток поджига 20 мА: балансирует между формированием устойчивой искры и минимизацией эрозии электрода; соответствует стандартам поджига для промышленных горелок.
• ED 33%: режим продолжительности работы 33% указывает на цикл включения/выключения, при котором трансформатор должен работать с периодическими паузами для рассеивания потерь на нагрев; критично при подборе схемы управления и охлаждения.
• Частота 50 Гц: совместимость с сетевой частотой снижает необходимость в дополнительных преобразователях; обеспечивает синхронность с сетевыми коммутациями.
• Длина кабеля питания 550 мм: практическая длина для монтажа вблизи контрольного блока; следует учитывать при проектировании петлей заземления и каналов прокладки.
• Габариты 11.5×8×7.6 см и вес 3.5 кг: компактная форм-факторная группа для встраиваемых решений, влияние на тепловую емкость и механическую устойчивость при вибрациях.
• Класс пылевлагозащиты IP00: отсутствие специальной герметизации требует установки в защищенном от пыли и влаги объеме или дополнительной оболочке.
• Страна‑изготовитель — Италия: соблюдение европейских технологических норм в производстве и контроле изоляции.

Сценарии эксплуатации и преимущества

Как работает трансформатор в типичном сценарии: при команде управления горелки силовой модуль подаёт питание на первичную обмотку; в момент коммутации формируется импульс высокого напряжения на вторичных выводах; искровой промежуток между электродами замыкается, происходит локальное инициальное и последующее устойчивое горение. Для чего нужен трансформатор: он обеспечивает детерминированный поджиг при изменяющихся параметрах давления, влажности и состава топлива.

• Стабильность поджига: конструкция с двумя вторичными обмотками уменьшает влияние нагрузок и повышает резервирование при частичных повреждениях.
• Управляемый тепловой режим: соблюдение ED=33% позволяет интегрировать трансформатор в циклические процессы с заранее рассчитанными паузами.
• Устойчивость к пробоям: применение полиэфирной смолы в изоляции снижает вероятность межвитковых пробоев и продлевает ресурс при вибрационных нагрузках.
• Простота интеграции: номинальные параметры (50 Гц, 240 ВА, 1.1 А) соответствуют стандартным питающим цепям горелочных автоматики.
• Компактность и монтаж: небольшие габариты и масса облегчают размещение в отсеках управления и сервисное обслуживание.

Экспертное заключение

Технически трансформатор розжига Brahma T16/M 15357001 отвечает требованиям к импульсным источникам высокого напряжения для стационарных горелочных систем с циклическим режимом работы. При выборе учитывайте необходимость монтажного корпуса из‑за класса защиты IP00, соблюдение режима ED 33% и требования к длине питающего кабеля 550 мм. Рекомендуется проектировать систему с учётом теплового запаса и возможного резервирования цепей вторичных обмоток для поддержания отказоустойчивости при длительной эксплуатации.
