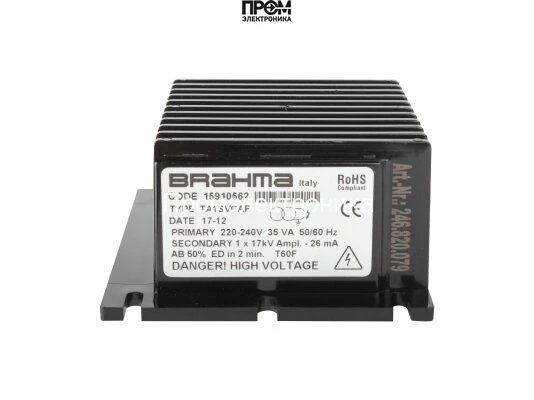

Трансформатор розжига Brahma TA1SVCAF 15910562

Трансформатор розжига Brahma TA1SVCAF 15910562 — назначение и применение

Представленный модуль — это промышленный блок высоковольтного поджига для горелочных систем. По классу он относится к импульсным трансформаторам розжига с ферритным магнитопроводом и эпоксидно-полиэфирной заливкой. Его основная функция — формирование повторяющихся искровых разрядов высокого напряжения для инициирования горения топлива в газовых, дизельных и мазутных горелках как бытового, так и промышленного класса.

Конструктивные особенности и принцип работы

Устройство реализовано по схеме повышающего импульсного трансформатора с ферритовым сердечником и электронной первичной частью, генерирующей высокочастотные импульсы. На вход подаётся ~220 В, первичная цепь через управляющие транзисторы формирует короткие нарастания тока на ферритовом сердечнике, что за счёт трансформации приводит к выходному пиковому напряжению порядка 17 кВ. Искровой разряд возникает при превышении напряжением диэлектрической прочности электрода и воздуха в зазоре.

Изоляция выполнена методом заливки полиэфирной смолой, что увеличивает устойчивость к вибрации, снижает микриформные просадки и уменьшает риск коронного разряда на внутренних интерфейсах. Ферритовый сердечник обеспечивает низкие потери в магнитопроводе при высоких частотах коммутации и стабильность при переменных нагрузках. Для подавления высокочастотных наводок и соответствия EMC применяется встроенный ЕМС-фильтр, а превышения напряжения на входе гасятся варистором, что защищает силовую электронику от трансientes.

Ключевые технические характеристики

• Входное напряжение 220 В: обеспечивает совместимость с общепромышленной сетью; влияние на эксплуатацию — требует стандартной защиты цепи питания и фильтрации пульсаций.
• Выходное напряжение 17 кВ: формирует достаточную электрическую прочность для воспламенения газовых смесей и жидкого топлива при типичных зазорах электрода; критично для выбора зазора и электродной геометрии.
• Потребляемая мощность 35 ВА: определяет среднюю нагрузку сети и тепловыделение; при коротких импульсах обеспечивает энергию для надежного поджига при минимальном энергопотреблении.
• Ток поджига 26 мА: лимитирует энергию разряда и влияет на долговечность электродов и трансформатора; значение обеспечивает воспламенение без чрезмерного эрозионного износа.
• Продолжительность работы ED 50%: указывает на режим цикличности; при длительных включениях нужен контроль перегрева и соблюдение интервалов работы/отдыха.
• Рабочие температуры -10…+60 °C: влияет на выбор материалов и места монтажа; заливка смолой снижает влияние температурных циклов на изоляцию.
• Степень защиты IP 00: отсутствие защиты от проникновения; монтаж обязателен в защищенном кожухе.
• Крепление кабелей Ø2,5 мм и длина питающего кабеля 560 мм: задают требования к монтажу и электрическому подключению.
• Вес 0.53 кг и габариты 10.6x8.7x6.3 см: облегчают интеграцию в ограниченные пространственные ниши горелочных узлов.

Сценарии эксплуатации и преимущества

Как работает в реальном объекте: модуль монтируется вблизи горелочного узла, подключается к сети ~220 В и к управляющему модулю горелки. При команде на поджиг формируются серийные импульсы, создающие стабильный искровой канал между электродами; это позволяет инициировать смесь при разных скоростях подачи топлива и давлениях.

• Для газовых горелок: обеспечивает надёжный розжиг при переменном давлении и влажности, уменьшает время розжига при коротких циклах работы.
• Для дизельных и мазутных горелок: повышает вероятность воспламенения тяжёлых фракций за счёт высокой энергии импульса при контролируемом токе разряда.
• При ремонте и обслуживании: совместим как замена для серии T8 благодаря габаритам и электрическим параметрам.
• Монтаж в промышленной автоматике: компактность и масса позволяют локальную установку в шкафах управления при условии климатической защиты.

Экспертное заключение

Трансформатор предназначен для задач цикличного искрового поджига с номинальной нагрузкой до 50% ED, где важны стабильность выходного импульса, защита от перенапряжений и электромагнитная совместимость. Рекомендуется применять в системах с защищённым монтажом и контролем рабочего цикла; оптимален для серийной эксплуатации в бытовых и мелкопроизводственных горелочных установках, а также как замена модулей аналогичного форм-фактора.
