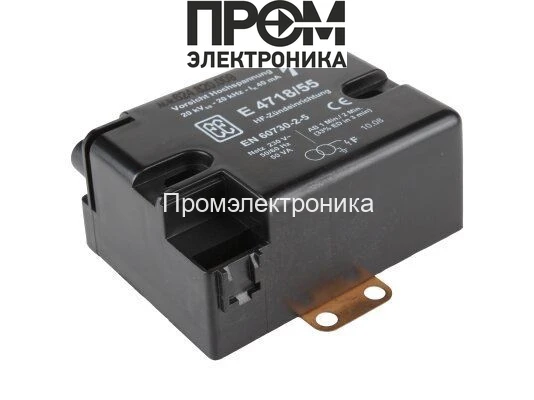

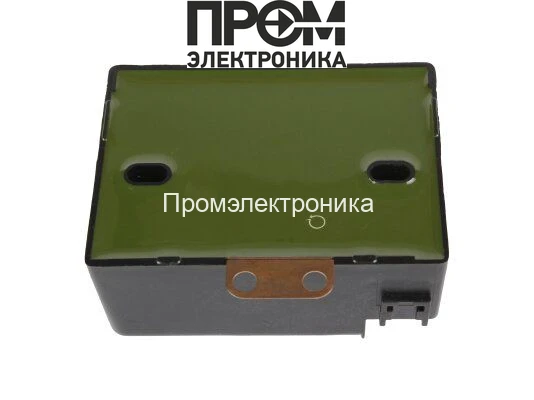

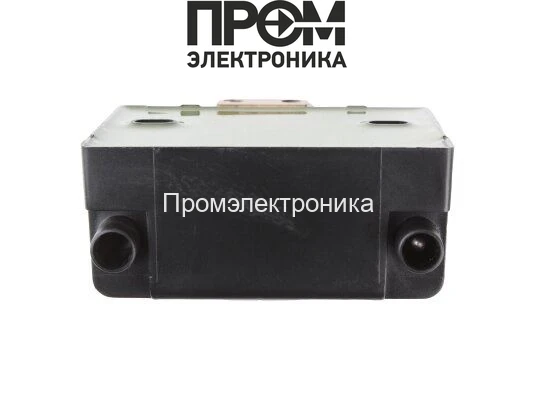

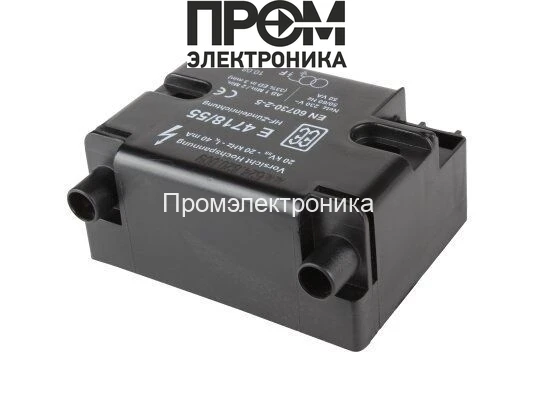

Трансформатор розжига Kromschroder E4718/55

Трансформатор розжига Kromschroder E4718/55 — назначение и область применения

Трансформатор розжига Kromschroder E4718/55 — это повышающий электрический трансформатор специального назначения для систем поджига газовых и жидкотопливных горелок. Устройство принадлежит к классу высоковольтных модулей розжига и предназначено для преобразования сетевого или пониженногочастотного питания в импульсное высокое напряжение до 20кВ с целью формирования искрового разряда, необходимого для инициирования горения. Применяется в промышленном и коммунально-бытовом оборудовании, где требуется повторяемый, контролируемый поджиг топлива.

Конструктивные особенности и принцип работы

Конструктивно модуль представляет собой двухобмоточный повышающий трансформатор с выделенными первичной и вторичной обмотками и системами высоковольтной изоляции. Первичная обмотка рассчитана на работу от сетевого напряжения через цепь управления горелкой, вторичная выполнена из тонкого высоковольтного провода с большим числом витков для достижения требуемого коэффициента трансформации. Внутренние слои обмоток разделены диэлектрическими прокладками, оптимизированными по пробивному напряжению и соответствующим требованиям по диэлектрической прочности.

Принцип работы: при поступлении управляющего импульса первичная обмотка формирует переменное магнитное поле в сердечнике; это поле индуцирует во вторичной обмотке повышенное напряжение. Для обеспечения генерации импульса, пригодного для образования искры в искровом промежутке, используются короткие импульсные фронты с высокой крутизной, что снижает требования к длительному тепловому режиму сердечника и позволяет реализовать ED(ДУ)=33% режим работы. Высоковольтная изоляция и конструктивные зазоры по дорожкам корпуса минимизируют риск возникновения коронного разряда и повышают стойкость к частичным разрядам.

Ключевые технические характеристики

• Напряжение поджига 20кВ: обеспечивает устойчивую и надежную ионизацию воздушного промежутка и стабильно формирует искру при диапазоне зазоров, типичном для горелочных систем, уменьшая вероятность неудачного поджига при изменении атмосферных условий.
• Ток поджига 40мА: ограничивает энергию искрового разряда, обеспечивая достаточную плотность тока для зажигания топливовоздушной смеси при одновременном контроле тепловых потерь и продлении ресурса высоковольтной обмотки.
• Рабочий цикл 33% (ED): задает соотношение времени включения к периоду и предопределяет необходимость циклического охлаждения; влияет на режим монтажа и требования к системе охлаждения корпуса и окружения при частых циклах розжига.
• Ударопрочный пластик корпуса: повышает механическую стойкость против вибраций и ударов в промышленной среде, одновременно сохраняя необходимые величины расстояния по утечке и изоляционной прочности.
• Высоковольтная изоляция: обеспечивает требуемую диэлектрическую прочность и минимизирует коронные потери, что критично для длительной работы при 20кВ и для предотвращения частичных разрядов вблизи выводов.

Сценарии эксплуатации и преимущества

Как работает в сценарии: при запуске горелки управляющая автоматика подаёт импульс на первичную цепь трансформатора; вторичный формирует импульс 20кВ; искра пробивает зазор в электроде и инициирует воспламенение. В условиях пониженного давления или влажности увеличивается требуемая энергия искры; конструктивное сочетание напряжения и тока трансформатора позволяет компенсировать эти эффекты в пределах типичных эксплуатационных отклонений.

• Инженерная предсказуемость: стабильные параметры напряжения и тока дают предсказуемое время воспламенения и упрощают интеграцию с системами управления.
• Снижение механических рисков: корпус из ударопрочного пластика и защищённые выводы уменьшают вероятность повреждений при монтажных работах.
• Соответствие сигнальным требованиям: импульсный режим обеспечивает совместимость с типовыми платами управления горелкой и защитой от обратных перенапряжений.
• Эксплуатационная безопасность: высоковольтная изоляция и проектные зазоры минимизируют риск пробоя и утечек, важны для соблюдения электробезопасности на установках.

Экспертное заключение

Трансформатор розжига Kromschroder E4718/55 подходит для интеграции в промышленные и коммерческие горелочные комплексы, где требуются повторяемые импульсные поджиги при напряжении до 20кВ и токе до 40мА. Модель целесообразна при средних циклах работы с ED≈33%, в системах, где критична диэлектрическая прочность и механическая надежность корпуса. При проектировании системы необходимо учитывать требования по охлаждению при заявленном рабочем цикле и обеспечивать соответствие заземления и зазоров внешней схемы для исключения частичных разрядов.
