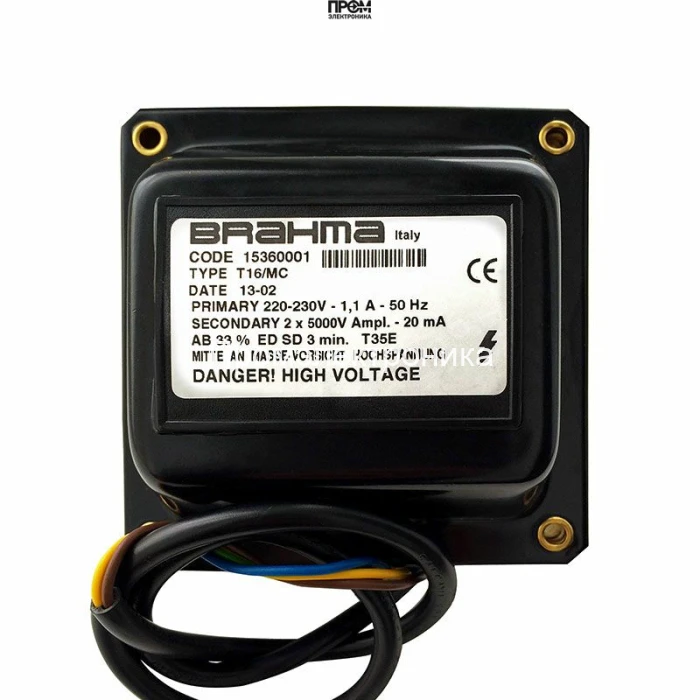

Трансформатор розжига Brahma T16/MC 15360101

Трансформатор розжига Brahma T16/MC 15360101 — назначение и область применения

Трансформатор розжига Brahma T16/MC 15360101 — это индустриальный высоковольтный компонент систем поджига газовых и жидкотопливных горелок. Устройство относится к классу импульсных или непрерывно-работающих трансформаторов поджига и предназначено для формирования высокого напряжения поджига до указанного уровня с целью ионизации газового промежутка и инициирования устойчивой фронтовой искры. Основная функция — обеспечение электрического поджига горелочных камер в теплоэнергетических и технологических установках.

Конструктивные особенности и принцип работы

Конструкция трансформатора реализует классическую схему трансформаторного повышающего узла: на первичной обмотке подаётся сетевое переменное напряжение 220 В, 60 Гц, создающее переменный магнитный поток в магнитопроводе. Вторичная обмотка имеет большое число витков и выполнена таким образом, чтобы обеспечить выходное напряжение поджига 5 кВ при номинальном рабочем токе поджига 20 мА. Принцип действия основан на электромагнитной индукции: изменение магнитного потока первичной обмотки индуцирует увеличенное ЭДС во вторичной.

Параметр потребляемая мощность 240 ВА отражает кажущуюся мощность системы: произведение действующего значения входного напряжения и входного тока. При этом активная мощность и коэффициент мощности зависят от нагрузки и фазы тока; в трансформаторных поджигах часто наблюдается сдвиг фаз из‑за индуктивной природы нагрузки. Номинальная сила тока первичной цепи — 1,2 А, что определяет тепловую нагрузку на обмотки и обусловливает требование по продолжительности включения — ED 33%, то есть рабочий цикл с допустимым временем включения треть от полного периода эксплуатации.

Класс пылевлагозащиты IP00 означает отсутствие конструктивной защиты от попадания пыли и воды, следовательно монтаж возможен только в герметичных или защищённых от воздействия сред отсеках. Длина сетевого кабеля 700 мм, габариты 11×9.6×7.8 см и масса 2 кг определяют условия крепления и компоновки в шкафе управления. Производитель — Brahma (Италия).

Ключевые технические характеристики

• Напряжение питания 220 В, 60 Гц: обеспечивает совместимость с сетями промышленного и бытового класса в регионах с указанной частотой; частота определяет индуктивные параметры и размер магнитного сердечника.
• Выходное напряжение поджига 5 кВ: достаточное для формирования искрового промежутка в большинстве горелочных систем; влияет на длину ионизируемого зазора и надёжность инициирования горения при различных давлениях и составах газа.
• Ток поджига 20 мА: определяет плотность ионизации и энергию искрового разряда; ограничивает максимально допустимый ток через электродную систему, важен для выбора материалов свечей и электродов.
• Потребляемая мощность 240 ВА и сила тока 1,2 А: указывают на тепловую нагрузку и требования к предохранителям, кабельной сети и распределительным устройствам.
• Продолжительность работы ED 33%: свидетельствует о необходимости циклической эксплуатации с периодами охлаждения; при длительной непрерывной работе требуется оценка температурного режима и, при необходимости, дополнительное охлаждение или снижение циклов эксплуатации.
• Класс защиты IP00: требует монтаж в закрытом простанстве с контролируемой атмосферой; недопустимо применение без защитного корпуса в средах с повышенной пыле- или влагосодержанием.
• Габариты 11×9.6×7.8 см, вес 2 кг, кабель 700 мм: влияют на пространство установки и протяжку кабельных трасс; компактность облегчает интеграцию в блок горелки или панель управления.

Сценарии эксплуатации и преимущества

Как работает устройство в типовой схеме: при подаче сетевого питания первичная обмотка создаёт переменное магнитное поле, вторичная формирует высоковольтный импульс; этот импульс через высоковольтную проводку и электрод создаёт искру, ионизирует горючую смесь, после чего срабатывает запальная система горелки. Для чего нужен трансформатор: инициирование устойчивого пилотного или основного факела в котлах, печах, теплогенераторах и технологических горелках.

• Простота интеграции: стандартное напряжение и линейные размеры облегчают замену при ремонте.
• Явная тепловая спецификация (ED 33%): позволяет проектировать системы управления режимами перегрузки и охлаждения.
• Предсказуемая электрическая характеристика: 5 кВ/20 мА даёт понятную энергетику искрового разряда для подбора электродов и промежутков.
• Производственный стандарт: типовые практики монтажа трансформаторов розжига при изготовлении в Италии у Brahma соответствуют отраслевым нормам качества компонентов.

Экспертное заключение

Трансформатор розжига Brahma T16/MC 15360101 рекомендуется для систем, где требуются высоковольтные импульсы порядка 5 кВ с ограничением тока до 20 мА и циклом работы до 33% ED. Из‑за отсутствия защиты IP00 монтаж обязателен в закрытых отсеках. Модель подходит для стандартных режимов эксплуатации котельных и технологических горелок, где важны компактность, предсказуемая электрическая нагрузка и возможность простой замены в блоках розжига.
