Трансформатор розжига Brahma TA2SVCAF 15910563

Трансформатор розжига Brahma TA2SVCAF 15910563 — назначение и область применения

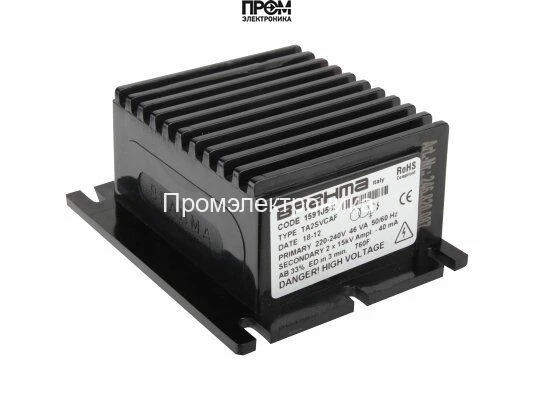

Трансформатор розжига Brahma TA2SVCAF 15910563 — это специализированный высоковольтный модуль для образования искрового разряда в горелочных устройствах. Относится к классу модулей розжига горелок и предназначен для работы в стационарных газовых и жидкотопливных горелочных системах. Основная функция — генерация высоковольтного импульса для ионизации зазора электродов и инициирования воспламенения топлива, при этом встроенный ЕМС‑фильтр обеспечивает подавление помех в сети.

Конструктивные особенности и принцип работы

Устройство реализовано как электронный преобразователь на основе высокочастотного генератора с ферритным сердечником. Входное сетевое напряжение 220 В через выпрямитель и узел управления подаётся на первичную обмотку драйвера высокочастотного каскада. Частотный генератор формирует импульсы, которые через повышающий трансформатор формируют импульсное высокое напряжение порядка 15 кВ на выходах розжига.

Высоковольтный трансформатор выполнен с ферритовым сердечником, залитым термостойкой смолой с повышенной теплопроводностью для улучшения теплового контакта между обмотками и корпусной частью. Это снижает локальные температурные градиенты и повышает устойчивость к режимам с частыми включениями. Для защиты от перенапряжений применён варистор, подключённый по входу питания, что ограничивает пиковые перенапряжения и предотвращает пробой первичных элементов.

ЭМС‑фильтр встроен в цепь питания и соответствует требованиям директивы 2004/108/EC, что означает снижение излучаемых и воспринимаемых помех в диапазонах, критичных для промышленных контроллеров и систем автоматизации. Конструкция с двумя нижними выходами и винтовыми клеммами диаметром 2.5 мм рассчитана на подключение стандартных кабелей поджига; длина штатного кабеля питания — 560 мм.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает необходимый потенциал для формирования стабильного искрового разряда при нормальных зазорах между электродами; влияет на требуемый зазор и надёжность розжига в присутствии паров и аэрозолей.
• Потребляемая мощность 46 ВА: определяет тепловую нагрузку на блок при работе и позволяет рассчитывать требования к питающей линии и предохранителям.
• Ток поджига 40 мА: задаёт величину тока через искровой разряд, влияя на энергию импульса и способность поджигать смеси с различной теплотой сгорания.
• Частота 50/60 Гц: совместимость с сетями разных стандартов обеспечивает использование в международных установках без изменения схемы питания.
• Продолжительность работы ED 33%: указывает на допустимый цикл включения/выключения и используется при расчёте теплового режима в циклических режимах работы.
• Класс пылевлагозащиты IP00: указывает на отсутствие специальной защиты от пыли и влаги, что диктует требования к монтажу в защищённых от среды шкафах или корпусах.
• Габариты 10.6×8.7×6.3 см и вес 0.53 кг: компактность облегчает замену модулей в ограниченных монтажных нишах и совместимость с форм‑фактором T8.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при подаче питания модуль формирует импульсный сигнал, который через высоковольтные выводы создаёт искровой разряд между электродами горелки; разряд ионизирует газовую смесь или испарённое топливо, что инициирует стабилизацию пламени при подаче основного потока топлива и воздуха.

Типовые сценарии использования: ремонт и замена модулей розжига в бытовых котлах, коммерческих горелках малой и средней мощности, а также в технологических установках с автоматикой управления горением. Модуль удобен при модернизации существующих систем благодаря компактным размерам и стандартным клеммам.

• Встроенный ЕМС‑фильтр: снижает риск ложных срабатываний автоматики контроля пламени и помех в сигнальных линиях.
• Заливка смолой и термостойкий корпус: улучшает тепловую стабильность и механическую прочность при вибрациях и ударных нагрузках.
• Защита от перенапряжений (варистор): повышает стойкость к импульсным выбросам в сети.
• Унификация по креплению и клеммам: упрощает монтаж и замену в серийных горелочных блоках.
• Работа при температуре −10…+60 °C: обеспечивает эксплуатацию в большинстве климатических условий без деградации характеристик.

Экспертное заключение

Трансформатор розжига Brahma TA2SVCAF 15910563 целесообразен для шкафного и модульного монтажа в горелочных системах, где требуется компактный высоковольтный узел с интегрированной защитой от помех и перепадов напряжения. При циклических режимах работы следует учитывать ED 33% и оценивать тепловой баланс установки. Рекомендуется монтировать в защищённой от влаги камере ввиду класса IP00 и обеспечивать подключение через экранированные кабели розжига для минимизации потерь и наводок.
