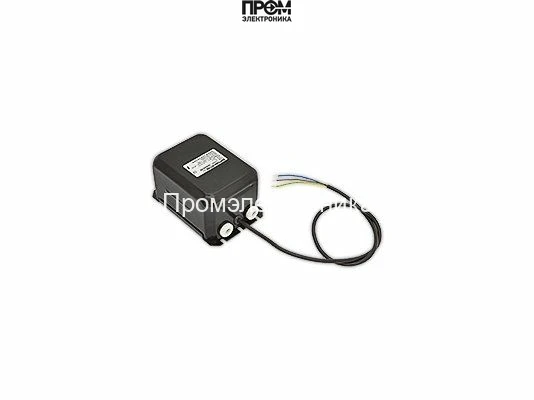

Трансформатор поджига Brahma T8, 2 x 6,5 кВ

Трансформатор розжига Brahma T8 2 x 6,5 кВ — техническое назначение

Трансформатор розжига Brahma T8 представляет собой высоковольтный силовой модуль класса электромеханических трансформаторов для систем автоматического розжига атмосферных и низко- и средногорючих топливных горелок. Его основная функция — преобразование сетевого переменного напряжения 230 В в два независимых канала высокого напряжения по 2×6,5 кВ для формирования искрового разряда и инициации воспламенения топливной смеси.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме автотрансформатора с высоковольтными вторичными обмотками, изолированными друг от друга и от корпуса. Входной низковольтный контур рассчитан на питание от сети 230 В и включает фазосдвигающие и ограничивающие элементы для защиты от пусковых токов. Высоковольтный контур формирует импульсное или непрерывное смещение потенциалов, достаточное для пробоя зазора электродов горелки.

Принцип работы основан на трансформации энергии от первичной обмотки к двум вторичным с развязкой по фазе и по изоляции. Для поддержания стабильного искрового разряда реализованы конструктивные решения: выбор числа витков и геометрии обмоток для обеспечения требуемого отношения витков, применение изоляционных материалов, рассчитанных на 6,5 кВ пиковой диагностики, и экранирующие элементы для снижения паразитных емкостей и наводок на корпус.

Термомеханическая компоновка учитывает цикличность работы: параметр ED 33% указывает, что аппарат допускает пиковые периоды розжига с последующим охлаждением, что типично для режимов с периодическими стартостопами. Внутренняя схема комплектуется защитой от короткого замыкания по вторичной цепи и ограничителем тока первичной обмотки с учетом номинального тока 2.1 А.

Ключевые технические характеристики

• Напряжение поджига 2×6,5 кВ: обеспечивает необходимое электрическое поле для пробоя газовой среды в сопле и образует устойчивый искровой канал при стандартных зазорах электродов; влияет на требуемую энергию разряда и длину искрового зазора.
• Ток поджига 35 мА: определяет энергию импульса и продолжительность горения дуги на момент инициации; при 35 мА обеспечивается баланс между достаточной энерговооруженностью искры и температурной нагрузкой на электроды.
• Номинальный ток первичной обмотки 2.1 А: оказывает влияние на требования к сетевой проводке и механизмы защиты цепи питания (предохранители, автоматические выключатели).
• Продолжительность работы ED 33%: указывает на допустимый режим циклической нагрузки — например, 20–30 секунд работы в цикле 1 минуты; критично учитывать при подборе трансформатора для систем с частыми повторными поджигами.
• Длина кабеля питания 750 мм: важна при проектировании компоновки шкафа управления и при расчёте падения напряжения на входе; короткий кабель уменьшает влияние электромагнитных помех, но требует корректного размещения вблизи источника питания.
• Материал корпуса — ударопрочный пластик и изоляция: снижает вес и повышает электрическую прочность, при этом определяется температурный диапазон эксплуатации и стойкость к атмосферным воздействиям в монтажной зоне.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: трансформатор интегрируется в модуль розжига горелочного устройства. При команде управления с блока контроля подается питание на первичную обмотку; через заданную задержку формируется высоковольтный импульс на вторичных выводах, вызывающий искровой разряд в камере смешения. При стабильном запале управление прекращает подачу высоковольтного импульса и переводит систему в рабочий режим горения.

• Простая интеграция: стандартные винтовые клеммы обеспечивают надёжное электрическое соединение и совместимость с типовыми монтажными панелями.
• Предсказуемая тепловая нагрузка: параметр ED позволяет проектировать систему охлаждения шкафа и режимы пуска без перегрева трансформатора.
• Разделённые вторичные каналы: дают возможность организовать независимые линии розжига или резервирование без сложных дополнительных схем развязки.
• Устойчивость к помехам: экранирование и конструктивная развязка уменьшают воздействие на чувствительную электронику управления.

Экспертное заключение

Трансформатор поджига Brahma T8 2×6,5 кВ соответствует категории модулей для периодического высоковольтного розжига с цикличностью работы до ED 33%. Технические параметры — 2×6,5 кВ, 35 мА, 2.1 А — делают его пригодным для использования в промышленных и коммунально-бытовых горелочных установках с умеренным числом циклов розжига и необходимостью надёжной изоляции вторичных обмоток. При проектировании системы следует учитывать ограничение по продолжительности включения и обеспечить адекватные меры по защите первичной цепи и отводу тепла.
