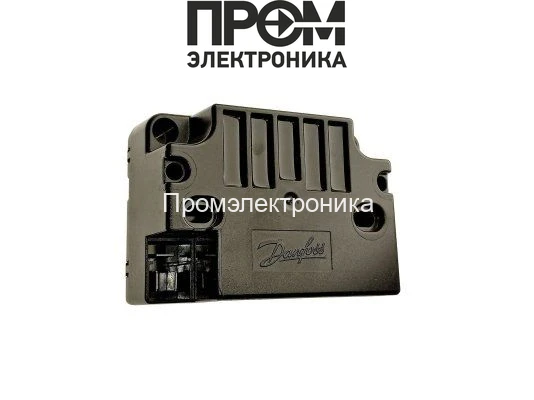

Трансформатор розжига Danfoss EBI4 1P 052F0045

Трансформатор розжига Danfoss EBI4 1P 052F0045 — назначение и область применения

Данное устройство представляет собой промышленный трансформатор розжига, предназначенный для формирования высоковольтного импульса в системах поджига газовых и жидкотопливных горелок котлов и промышленных печей. Класс прибора — силовой низкочастотный блок поджига для стационарных отопительных установок; область применения — модульные и стационарные горелочные шкафы, сервисные замены в котельных, комплектация заводских сборок горелок.

Конструктивные особенности и принцип работы

По конструкционной логике трансформатор реализует понижающе-повышающую функцию: первичная обмотка подключается к питающей сети 230 В через управляющую электронику горелки, вторичная обмотка выполнена с высоким отношением витков и обеспечивает выходное напряжение 12 кВ. При подаче сетевого напряжения и переключении управляющего узла через обмотки формируется импульс высокого напряжения, достаточный для пробоя межэлектродного промежутка и формирования искрового разряда для инициирования горения.

Ключевые элементы, реализуемые в типовых исполнениях этого семейства, включают магнитопровод с ферромагнитной сердцевиной для обеспечения требуемого коэффициента трансформации и минимизации потерь на перемагничивание; изоляционные материалы вторичной обмотки, рассчитанные на выдерживание пиковых напряжений и циклических коммутаций; штекерные выводы диаметром Ø4 мм для подключения электродов розжига. Номинальная рабочая частота 50/60 Гц определяет конструктивные допуски по индуктивности и потере на гистерезис.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает потенциал, достаточный для пробоя широкого диапазона зазоров электродов при типичных условиях эксплуатации — сухой воздух, рабочие расстояния электродов до нескольких миллиметров; напрямую влияет на надежность инициирования при вариациях состава топлива и давления.
• Потребляемая мощность 60 ВА: определяет тепловую нагрузку на трансформатор и источник питания; при проектировании системы важно учитывать тепловые потери для расчета времени работы и режимов включения (ED).
• Продолжительность работы ED(DU) 33 %: номинал ED указывает допустимый коэффициент включённости при максимальной нагрузке — 33 % означает, что при 10‑минутном цикле трансформатор может работать не более ~3,3 минуты непрерывно; это критично при подборе для режимов частых повторных поджигов.
• Ток поджига 40 мА и сила тока 0.25 А: значение тока поджига характеризует величину импульсного тока, протекающего через искровой промежуток; максимальный ток обмотки (0.25 А) отображает рабочую нагрузочную способность первичной цепи и требования к предохранителям.
• Габариты 8.2×4.4×7.2 см и масса 0.17 кг: компактный форм-фактор облегчает интеграцию в ограниченные монтажные отсеки и снижает инерцию теплового нагрева; малый вес упрощает ручную замену и уменьшает механические нагрузки на крепление.
• Штекерные разъемы Ø4 мм: тип соединителей обеспечивает совместимость с распространёнными кабелями и электродами розжига, упрощает оперативное обслуживание и замену без специальных инструментов.
• Рабочая частота 50/60 Гц: допускает эксплуатацию как в сетях с европейским стандартом, так и в регионах с частотой 60 Гц, при этом параметры индуктивности и тепловых потерь рассчитаны на оба режима.

Сценарии эксплуатации и преимущества

Примеры реальных сценариев использования: замена штатного трансформатора в блочной горелке при плановом ремонте, интеграция в модульные котельные с частыми пусками, оснащение резервных систем розжига в системах непрерывного теплоснабжения и технологических печах с циклическим режимом работы.

• Совместимость с сетями 230 В: облегчает монтаж в существующие электрощиты без дополнительных понижающих цепей.
• Компактность и малый вес: снижает требования к механическому креплению и позволяет устанавливать трансформатор в условиях ограниченного пространства монтажных отсеков.
• Явные параметры ED и мощности: позволяют проводить инженерный подбор в соответствии с цикличностью эксплуатации и тепловым балансом, обеспечивая безопасную работу без перегрева.
• Стандартизированные разъемы Ø4 мм: уменьшают время технического обслуживания и риск ошибок при подключении.

Экспертное заключение

Трансформатор розжига Danfoss EBI4 1P 052F0045 предназначен для применения в промышленных и коммунально‑бытовых горелочных системах с цикличной работой и требованием к компактной интеграции. Корректная эксплуатация предполагает соблюдение коэффициента включённости ED 33 % и расчёт теплового запаса при проектировании панели управления. Модель подходит для задач, где необходим надежный формирователь импульса 12 кВ при ограниченных габаритах и совместимости со стандартными штекерами Ø4 мм.
