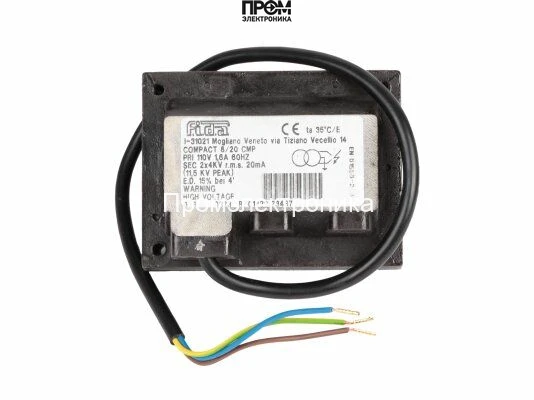

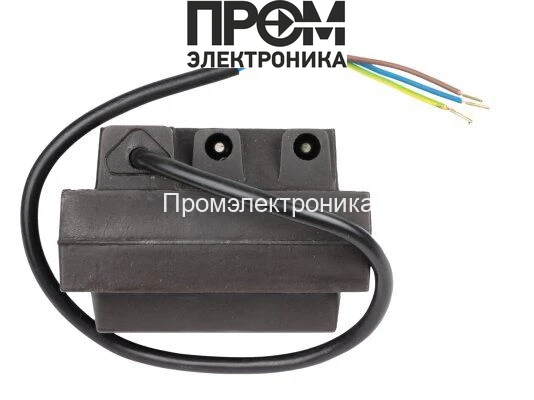

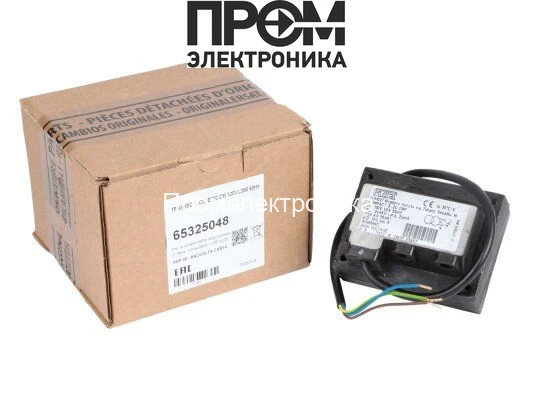

Трансформатор розжига Elco, 65325048

Трансформатор розжига Elco 65325048 — назначение и область применения

Трансформатор розжига Elco 65325048 — это силовой индуктивный преобразователь, разработанный для генерации импульсного высокого напряжения, необходимого для инициации электрического разряда в газовых горелках и отопительных котлах. Основная функция устройства — формирование стабильной искры высокого напряжения 4 кВ при питании от низковольтной сети, что обеспечивает запуск процесса горения в автоматизированных топочных системах.

Конструктивные особенности и принцип работы

По конструктивной схеме это трансформатор с первичной обмоткой, рассчитанной на сетевое питание порядка 120 В (согласно документированному применению) и вторичной обмоткой, намотанной с высоким числом витков для достижения пикового напряжения порядка 4 кВ. Сердечник выполнен из ламинированной электротехнической стали с минимизацией петлевых потерь и обеспечением высокой индуктивности при компактных габаритах. Внутренняя развязка первичная/вторичная обеспечивает требуемую изоляцию и снижение риска пробоя при импульсных фронтах.

Принцип работы основан на преобразовании постоянного или переменного питающего напряжения в высокое импульсное напряжение методом быстрого переключения тока первичной обмотки и резонансной или не резонансной передаче энергии на вторичную обмотку. Управление импульсами может осуществляться внешними коммутирующими устройствами горелочной автоматики, которые формируют рабочий цикл с допускаемой длительностью включения ED 15%. При включении первичной цепи через сердечник проходит ток до 1.6 А, что при соответствующей индуктивности и коэффициенте трансформации формирует требуемый амплитудный уровень вторичного напряжения.

Ключевые технические характеристики

• Выходное напряжение 4 кВ: обеспечивает достаточный напряженный потенциал для пробоя зазора электрода горелки при стандартных условиях эксплуатации и при загрязнении электрода; критично для уверенного запуска при различных давлениях газа.
• Питающее напряжение ~120 В: совместимость с бытовыми и промышленными низковольтными схемами управления позволяет интегрировать трансформатор в существующие панели автоматики без дополнительного понижающего оборудования.
• Сила тока в первичной 1.6 А: определяет тепловые потери в обмотке и требования к проводникам и предохранительной аппаратуре; при этом конструкция рассчитана на кратковременные импульсные режимы.
• Ток поджига 20 мА: нормируемая величина тока вторичной цепи, достаточная для формирования устойчивой искры и минимизирующая износ электрода и электромеханических элементов горелки.
• Частота 60 Гц: указывает на синхронизацию с сетевой частотой стандартов, что важно при проектировании фильтрации пульсаций и фазовых сдвигов в системе управления.
• Продолжительность работы ED 15%: задаёт допустимый коэффициент включённого времени, используемый при расчёте среднего теплового нагрева и подборе системы охлаждения для длительной надёжной работы.
• Вес 3 кг: компактные габариты и масса облегчают монтаж в ограниченных пространствах монтажных отделений котла и снижают требования к механическому креплению.

Сценарии эксплуатации и преимущества

Как работает трансформатор розжига в реальной системе: автоматика подаёт сигнал на первичную обмотку, формирует серию импульсов с заданной длительностью и паузой, вторичное напряжение пробивает зазор на электроде, возникает искровой разряд, происходит воспламенение топливной смеси. После устойчивого горения автоматика прекращает подачу импульсов, поддерживая безопасность и экономичность.

• Интеграция с котельной автоматикой: совместимость по напряжению и частоте позволяет подключать трансформатор напрямую к управляющим модулям.
• Повышенная электрическая прочность: конструкция вторичной обмотки и изоляция рассчитаны на длительные импульсные перенапряжения.
• Термальная предсказуемость при ED 15%: упрощает расчёт режима обслуживания и интервалы диагностики.
• Устойчивость к помехам сети: благодаря сердечнику и обмоткам с оптимизированными параметрами снижается влияние гармоник на работу искрового зажигания.

Экспертное заключение

Трансформатор розжига Elco 65325048 предназначен для задач, требующих формирования стабильного импульсного высокого напряжения в условиях серийной эксплуатации котельной автоматики. Модель подходит для систем с циклическим режимом работы и ограниченным временем включения, где критичны параметры вторичного напряжения, ток поджига и тепловой режим при ED 15%. Для проектирования системы под конкретную нагрузку рекомендуется сверять рабочие циклы автоматики с указанными техническими параметрами и обеспечивать соответствующие защитные и коммутационные элементы.
