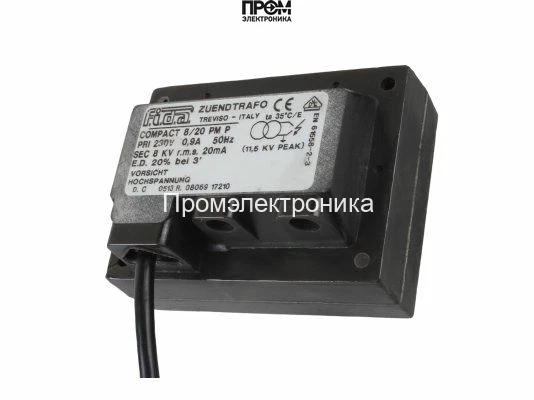

Трансформатор розжига Elco Compact 8/20 PM P

Трансформатор розжига Elco Compact 8/20 PM P — назначение и область применения

Техническое устройство класса электромагнитных преобразователей для узлов поджига горелочных систем. Основная функция — формирование высоковольтных импульсов для пробоя газового интервала на запальных электродах и инициирования устойчивого пламени. Модель предназначена для монтажа в отопительных котлах, теплогенераторах и промышленных горелках, где требуется циклическая подача искрового разряда при ограниченной продолжительности включения.

Конструктивные особенности и принцип работы

Устройство представляет собой авто-трансформаторный или импульсный трансформатор с развязкой первичной и вторичной обмоток, оптимизированный для формирования коротких высоковольтных импульсов. На первичную обмотку подаётся промышленное переменное напряжение 230 В через штекерный разъём питания. Внутренняя электроника и намотка формируют вторичное напряжение порядка 8 кВ, обеспечивающее пробой зазора между запальным электродом и массой.

Рабочий режим ограничен по коэффициенту рабочей нагрузки — ED 20 %, что указывает на импульсный характер работы: длительность включения по отношению к циклу не должна превышать указанный процент, чтобы избежать перегрева обмоток и увеличения температуры изоляции. Ограничение тока вторичной цепи и конструкция обмоток задают ток поджига 20 мА, что вместе с напряжением определяет энергию импульса и электрическую мощность искры.

Критические элементы конструкции: первичная и вторичная изоляция, материалы магнитопровода, компенсация паразитных индуктивностей и ёмкостей для формирования фронта импульса. Корпус выполнен из огнестойкого пластика и имеет степень защиты IP 44, что влияет на условия монтажа и требования к герметизации клеммных соединений. Штекерные разъёмы рассчитаны на кабели диаметром 4 мм, длина питающего кабеля — 400 мм. Частота сети — 50 Гц, номинальный первичный ток — 0.9 А.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает электрическое поле, достаточное для ионизации газовой смеси и создания устойчивого искрового разряда при типичных зазорах запальных электродов в горелках; влияет на требуемую геометрию электродов и вероятность ложных срабатываний при повышенной влажности.
• Ток поджига 20 мА: лимитирует энергию каждого импульса, снижая риск длительного дугового режима и уменьшая тепловую нагрузку на электроды, что продлевает ресурс системы поджига.
• ED 20 %: регламентирует допустимый рабочий цикл: при длительной работе необходимо обеспечить интервалы охлаждения для предотвращения перегрева изоляции и изменения магнитных свойств сердечника.
• Класс защиты IP 44: допускает защиту от мелких твёрдых частиц и брызг воды, но требует защиты от прямого воздействия струй и конденсата в агрессивных средах; критично для мест с высокой влажностью или запылённостью.
• Штекерные разъёмы 4 мм и длина кабеля 400 мм: важны для обеспечения согласованного импеданса кабелей поджига, минимизации потерь и предотвращения коронных разрядов в месте подключения.
• Номинальный ток 0.9 А и сетевые 50 Гц: определяют требования к цепи питания и условиям защитного предохранения, выбор автоматов и предохранителей в монтажной схеме.
• Габариты 18.5x10.5x10 см, вес 1.4 кг: влияют на варианты монтажа и механическую устойчивость при вибрациях в котловых агрегатах.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при подаче питания модуль генерирует повторяющиеся импульсы высокого напряжения, которые через высоковольтные кабели подаются на запальные электроды. Пробой инициирует локальную ионизацию и образование плазмы, после чего пламя удерживает горение топлива при открытом газовом клапане.

• Монтаж в котлах и теплогенераторах: компактные габариты и штекерное подключение упрощают замену и обслуживание в ограниченном пространстве.
• Импульсный режим для энергосбережения: ED 20 % снижает среднесрочную тепловую нагрузку на трансформатор и смежные элементы при частых циклах поджига.
• Повышенная изоляция и огнестойкий корпус: минимизируют риск отказа при возможных механических и термических напряжениях внутри горелочного отсека.
• Согласование с электрическими кабелями 4 мм: снижает потери и предотвращает образование короны на высоковольтных соединениях.

Экспертное заключение

Технически прибор подходит для систем с периодическими циклами поджига и ограниченным режимом длительной работы. Подходит для интеграции в бытовые и промышленные котловые установки, где важны повторяемость искровых импульсов, компактность и защищённость от брызг. При проектировании системы учитывайте ED 20 %, требования к зазорам электродов и характеристики кабельной трассы, чтобы обеспечить надёжный пробой и минимизировать вероятность ложных срабатываний и преждевременного старения изоляции.
