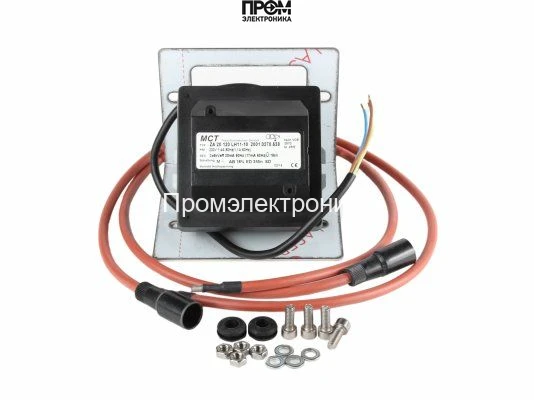

Трансформатор розжига Elco ZA 20 120 LH11-10

Полное техническое наименование и назначение

Трансформатор поджига Elco ZA 20 120 LH11-10 — это промышленный импульсный источник высокого напряжения, предназначенный для реализации электрического поджига газовых и жидкотопливных горелочных устройств. Относится к классу вспомогательных устройств бойлерных и промышленной теплоэнергетики. Основная функция — формирование импульса поджига на уровне 6 кВ при токе 20 мА для инициирования устойчивой электрической дуги в камере сгорания и обеспечения контролируемого запуска горелки.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме с трансформатором повышающего типа и специализированным первичным драйвером, оптимизированным под сетевое питание 230 В, 50 Гц. Входная цепь обеспечивает фильтрацию сетевых помех и ограничение пускового тока до 1.4 А в номинальном режиме. Повышающий блок содержит ферритовый или стальной магнитопровод с управляемой индуктивностью, обеспечивающий требуемое соотношение витков первичной и вторичной обмоток для достижения 6 кВ на выходе при нагрузке 20 мА.

Принцип образования поджига основан на кратковременной подаче высоковольтного импульса с контролируемой длительностью и амплитудой. Конструкция вторичной обмотки и изоляция рассчитаны на минимизацию утечек и коронного разряда при рабочем напряжении. Материалы изоляции и конструктивные зазоры соответствуют стандартным требованиям по электроизоляции в горелочных системах; корпус обеспечивает класс пылевлагозащиты IP40, а кабель питания длиной 900 мм и штекерные разъемы диаметром 4 мм упрощают монтаж и замену элементов.

Ключевые технические характеристики

• Напряжение поджига 6 кВ: обеспечивает достаточный потенциал для ионизации газовой смеси и формирования стабилизированной искровой дорожки в условиях типичной топочной камеры; важно для преодоления разницы потенциалов при загрязнённых электродах.
• Ток поджига 20 мА: ограниченный ток снижает риск чрезмерного термического воздействия на электроды и уменьшает износ контактов, обеспечивая предсказуемую энергию импульса.
• Питание 230 В, 1.4 А, 50 Гц: совместимость с бытовой и промышленной сетью упрощает интеграцию; номинальный ток указывает на тепловую нагрузку первичной обмотки и требования к предохранительной защите цепи.
• Продолжительность работы ED 15%: обозначает режим включения по отношению к циклу; при длительном цикле работы необходимы дополнительные меры по теплоотводу и контролю температуры корпуса.
• Класс IP40: защита от твердых частиц >1 мм, отсутствие защиты от струй воды; критично учитывать при установке в условиях с повышенной влажностью или наличием брызг.
• Габариты 17×16.5×15 см и масса 2.85 кг: компактность облегчает монтаж в ограниченных пространствах монтажных шкафов и на опорных панелях.
• Штекерные разъёмы 4 мм и длина кабеля 900 мм: стандартизированные подключения упрощают замену и обслуживание без дополнительной перенастройки системы коммутации.

Сценарии эксплуатации и преимущества

Как работает в реальной системе: трансформатор в момент команды на поджиг формирует импульс, который через штекерный кабель доставляется к электродам горелки; энергия импульса и напряжение ионизируют рабочую смесь, инициируя искровой разряд и последующее зажигание. Стабильность поджига зависит от чистоты электродов, давления топлива и подаваемого напряжения.

• Интеграция в модульные горелочные узлы: подходит для замены в серийных горелках Elco и совместимых моделях (альтернативные артикулы указаны в паспорте).
• Управляемая тепловая нагрузка: ED 15% требует контролируемых интервалов работы, что позволяет избежать перегрева без внешних систем охлаждения при типичных циклах запуска.
• Минимизация коронных потерь: конструкция обмоток и изоляционных зазоров снижает поверхностные токи утечки, повышая долговечность в запылённой среде.
• Упрощённое обслуживание: штекерные подключения 4 мм и стандартный кабель упрощают диагностику и замену без нанесения изменений в электрической части горелки.

Экспертное заключение

Трансформатор Elco ZA 20 120 LH11-10 предназначен для задач периодического поджига горелок при контролируемых циклах нагрузки. Рекомендуется к применению в стационарных отопительных и технологических установках, где важна повторяемость импульса и совместимость со стандартными штекерными кабелями. При проектировании систем учитывать ED 15% и класс защиты IP40; в агрессивных средах или при длительном режиме работы предусмотреть внешнее охлаждение и защиту от влаги. Устройство отвечает требованиям типовой категории импульсных трансформаторов поджига и применимо в системах, требующих стабильного образования искры при напряжении 6 кВ и токе 20 мА.
