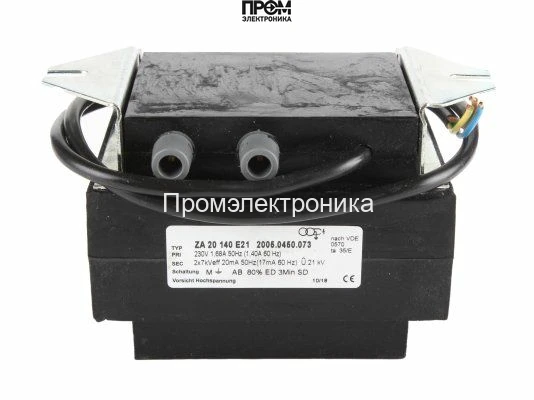

Трансформатор розжига Elco ZA 20 140 E21

Трансформатор розжига Elco ZA 20 140 E21 — назначение и область применения

Трансформатор розжига Elco ZA 20 140 E21 представляет собой специализированный источник высокого напряжения для формирования электрической искры в системах сжигания. Устройство относится к классу импульсных трансформаторов поджига и применяется в газовых и жидкотопливных горелках, горелочных модулях котлов и камерах сгорания, где требуется стабильный разряд для инициации горения. Основная функция — обеспечение высоковольтного разряда 7 кВ при входном сетевом питании 230 В для воспламенения топлива.

Конструктивные особенности и принцип работы

В конструкции используется классическая схема импульсного трансформатора с первичной обмоткой, рассчитанной на сетевой ток 230 В/50 Гц, и вторичным блоком, формирующим требуемое пиковое напряжение порядка 7 кВ. Сердечник выполнен из высоконаполненного электротехнического сталиящегося сплава с низкими потерями при частоте 50 Гц, что снижает тепловыделение при длительных циклах включения.

Для предотвращения коронного разряда и поверхностных утечек применяется качественная изоляция между обмотками и корпусом, устойчивый к термошоку и старению при высоких температурах. Импульс формируется за счёт мгновенного переключения первичной цепи через управляющий модуль (например, тиристорный или электронный коммутатор) и последующего трансформирования в высокое напряжение на вторичной стороне. Наличие двух выходов высокого напряжения обеспечивает возможность работы с двумя электродами или резервирования контактов.

Ключевые технические характеристики

• Входное напряжение 230 В, 50 Гц: типичное сетевое питание; гарантирует совместимость с промышленными и бытовыми системами, влияет на выбор предохранителей и кабельной разводки.
• Выходное напряжение 7 кВ: обеспечивает пробой воздушного зазора до нескольких миллиметров при стандартных электродах; критично для надёжного поджига при колебаниях давления и влажности.
• Два высоковольтных выхода: позволяют организовать независимые разряды или дублирование цепи для повышения надёжности системы розжига.
• Цикл работы ED 80%: допускает продолжительную эксплуатацию с соотношением рабочего времени к времени цикла 0.8; учитывать необходимость теплоотвода и режимов отдыха при длительной загрузке.
• Ток первичной обмотки 1.7 А и ток поджига 20 мА: эти параметры определяют электрическую нагрузку на сеть и минимальные требования к предохранителям и коммутации.
• Длина кабеля питания 1100 мм и штекерные разъёмы 4 мм: упрощают монтаж в ограниченных пространствах; позволяют применять стандартные высоковольтные кабели и аккумуляторы разъёмов для быстрого обслуживания.
• Вес ≈1 кг и ударопрочный пластик корпуса: облегчённая конструкция снижает инерционные нагрузки при вибрации и упрощает установку в любом положении.

Сценарии эксплуатации и преимущества

Типичные сценарии: модуль розжига в промышленном котле с частыми циклами пуска, резервная система поджига в крупногабаритных горелках, применение в полевых монтажах с переменными температурно-влажностными условиями. Устройство подходит для схем, где требуется быстрый и повторяемый пробой при сохранении потребляемой мощности в пределах сетевых ограничений.

• Совместимость с 230 В/50 Гц: упрощает интеграцию в существующие электросети и панели управления.
• Высокое пиковое напряжение: обеспечивает стабильность воспламенения при загрязнённых или корродированных электродах.
• Изолированная проводка и стойкая изоляция: минимизирует риск утечек и пробоев, повышая безопасность и срок службы.
• Два HV выхода: дают гибкость при проектировании систем безопасности и дублирования.
• Компактность и универсальный монтаж: облегчает замену и техобслуживание без перенастройки конструкции горелки.

Экспертное заключение

Трансформатор розжига Elco ZA 20 140 E21 проектирован для задач с частыми циклами поджига и требованиями к надёжности в агрессивных условиях. Его электрические параметры — 7 кВ выходного напряжения, 1.7 А первичного тока, ED 80% — делают его пригодным для применения в промышленных горелках и котельных установках средней и высокой интенсивности эксплуатации. При проектировании системы необходимо учитывать требования по теплоотводу, защитным устройствам на первичной линии и корректному выбору высоковольтных кабелей и разъёмов.
