Комбинированная горелка Elco EKEVO 9.6500 GL-EF3/BT3/KN

Артикул производителя: 3754826Все товары Elco →

Комбинированная горелка Elco EKEVO 9.6500 GL-EF3/BT3/KN. Вид топлива: газ/дизель.

Основные характеристики

Бренды
Elco
Вид топлива
газ/дизель
Полное обозначение
EKEVO 9.6500 GL-EF3/BT3/KN
Артикул производителя
3754826
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газ/дизель

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Комбинированные горелки →
01

Описание

Комбинированная горелка Elco EKEVO 9.6500 GL-EF3/BT3/KN. вид топлива: газ/дизель; полное обозначение: EKEVO 9.6500 GL-EF3/BT3/KN.

Подбор и комплектация

Перед заказом сопоставьте рабочую точку с противодавлением установки, проверьте питание, длину головки и монтажный фланец. Газовая рампа, головка и дополнительная автоматика должны соответствовать выбранному артикулу. Состав поставки согласуется в предложении.

Версия оборудования

Исполнение указано в каталоге запчастей производителя. Период выпуска в этой редакции: 01-2016 — конец периода не указан. Доступность новой горелки или исполнения для замены уточняется отдельно.

02

Характеристики

Наименование
Комбинированная горелка Elco EKEVO 9.6500 GL-EF3/BT3/KN
Бренды
Elco
Вид топлива
газ/дизель
Полное обозначение
EKEVO 9.6500 GL-EF3/BT3/KN
Артикул производителя
3754826
03

Техническая документация

PDFElco: промышленные горелки · 3754826Открыть документ ↗ EN · Редакция указана на страницах каталога · страница 128

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

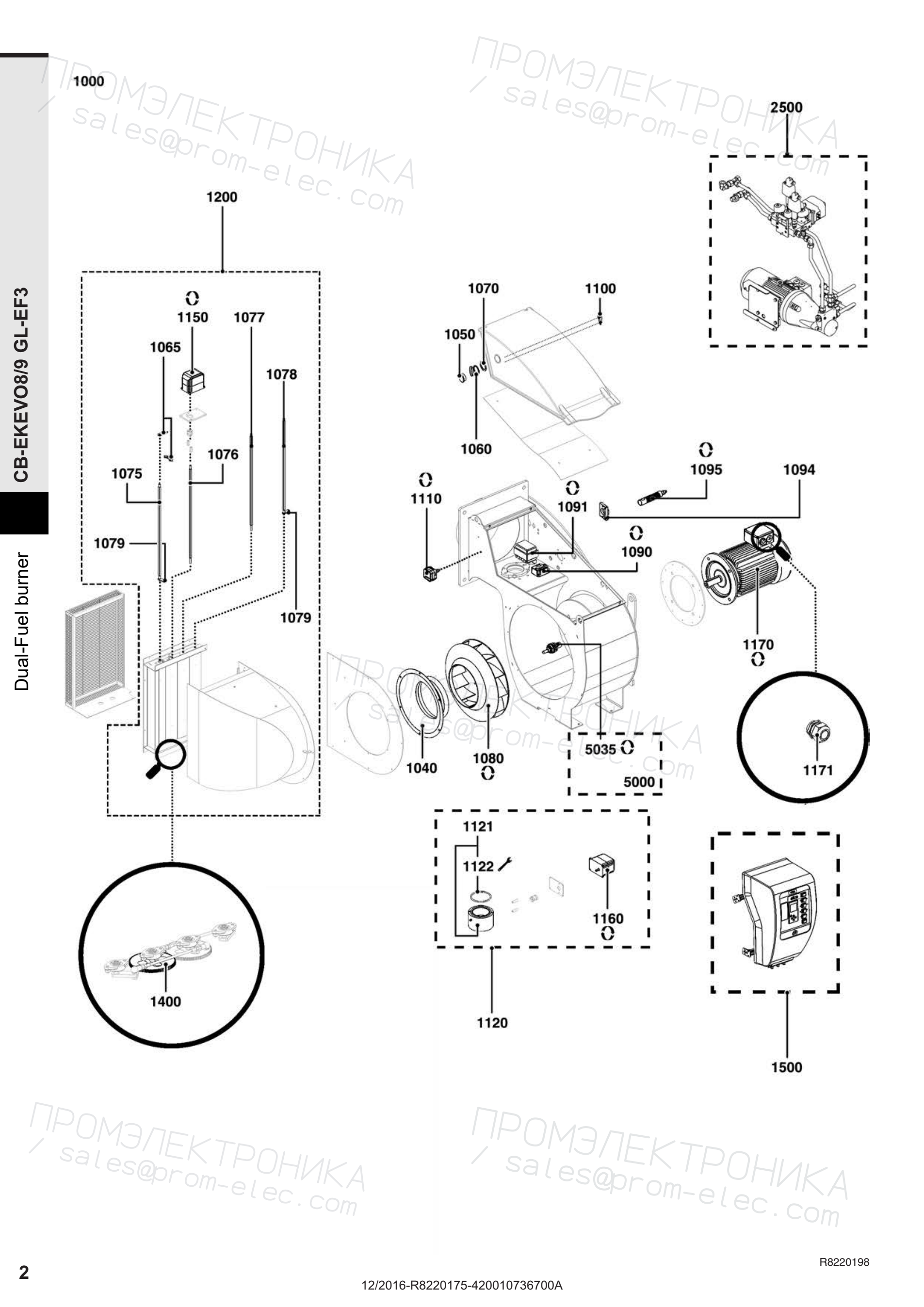

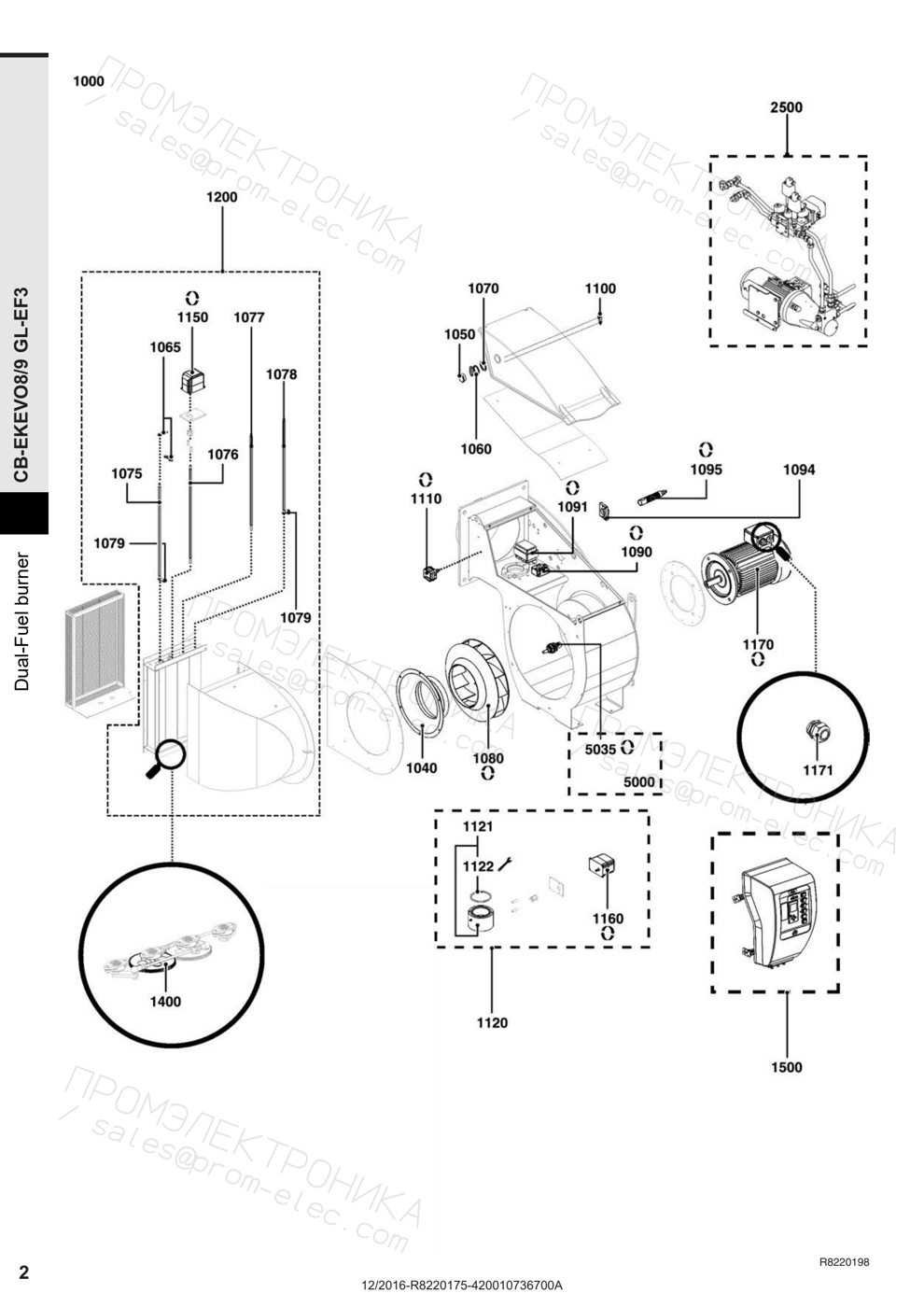

Взрывсхема: корпус горелки

Взрывсхема: корпус горелки — Комбинированная горелка Elco EKEVO 9.6500 GL-EF3/BT3/KN
Открыть схему в полном размере ↗Документ 420010736700A · R8220175-01 - 05/12/2016 · страница 2

Запчасти на схеме

  1. Поз. 1040
    Элемент рециркуляции воздуха D298X131 Elco 65311987

    Артикул: 65311987

    Период по каталогу: 01-2016 — конец периода не указан

  2. Поз. 1050
    Окно смотровое 55X21 Elco 1180603227

    Артикул: 1180603227

    Период по каталогу: 01-2016 — конец периода не указан

  3. Поз. 1060
    Крышка D61/55/глазка для контроля Elco 1188052260

    Артикул: 1188052260

    Период по каталогу: 01-2016 — конец периода не указан

  4. Поз. 1065
    Указатель настройки со шкалой EKEVO 8/9 Elco 65312849

    Артикул: 65312849

    Период по каталогу: 01-2016 — конец периода не указан

  5. Поз. 1070
    Гайка M48X1,5 Elco 1180559591

    Артикул: 1180559591

    Период по каталогу: 01-2016 — конец периода не указан

  6. Поз. 1075
    Ось заслонки воздуха/указатель D12X680 M8-M6 Elco 65313875

    Артикул: 65313875

    Период по каталогу: 01-2016 — конец периода не указан

  7. Поз. 1076
    Ось / серводвигатель/GEAR D12X679 Elco 65313877

    Артикул: 65313877

    Период по каталогу: 01-2016 — конец периода не указан

  8. Поз. 1077
    Ось заслонки воздуха/шестерня D12X671 Elco 65313876

    Артикул: 65313876

    Период по каталогу: 01-2016 — конец периода не указан

  9. Поз. 1078
    Ось заслонки воздуха/рычаг D12X669 M8 Elco 65313874

    Артикул: 65313874

    Период по каталогу: 01-2016 — конец периода не указан

  10. Поз. 1079
    Рычаг 57X20 D10/6/воздушная заслонка ось Elco 65313873

    Артикул: 65313873

    Период по каталогу: 01-2016 — конец периода не указан

  11. Поз. 1080
    Колесо вентилятора D618/316X61 d48 Elco 65311970

    Артикул: 65311970

    Период по каталогу: 01-2016 — конец периода не указан

  12. Поз. 1090
    Трансформатор розжига Elco EBI4 1P 052F4040

    Артикул: 65311471

    Период по каталогу: 01-2016 — конец периода не указан

  13. Поз. 1091
    Трансформатор розжига Elco ZA 20 140 E21

    Артикул: 1738733651

    Период по каталогу: 01-2016 — конец периода не указан

  14. Поз. 1094
    Держатель фоторезистора FFS 56X40X13,5 D25 Elco 65312242

    Артикул: 65312242

    Период по каталогу: 01-2016 — конец периода не указан

  15. Поз. 1095
    Фоторезистор FFS 08 T (IR)L5000 Elco 65312487

    Артикул: 65312487

    Период по каталогу: 01-2016 — конец периода не указан

  16. Поз. 1100
    Зеркало/глазок для контроля пламени Elco 65311472

    Артикул: 65311472

    Период по каталогу: 01-2016 — конец периода не указан

  17. Поз. 1110
    Реле давления Elco LGW 50 A2P

    Артикул: 65311595

    Период по каталогу: 01-2016 — конец периода не указан

  18. Поз. 1120
    Газовая заслонка с приводом в сборе Elco 65312855

    Артикул: 65312855

    Период по каталогу: 01-2016 — конец периода не указан

  19. Поз. 1121
    Клапан газовый D162/108 L100 + рычаг Elco 65312853

    Артикул: 65312853

    Период по каталогу: 01-2016 — конец периода не указан

  20. Поз. 1122
    О-кольцо уплотнительное 8475D120,02X6,99 Elco 65323999

    Артикул: 65323999

    Период по каталогу: 01-2016 — конец периода не указан

  21. Поз. 1150, 1160
    Сервопривод STE 4,5 Q3.51/6 3NM R Elco 65311650

    Артикул: 65311650

    Период по каталогу: 01-2016 — конец периода не указан

  22. Поз. 1170
    Электродвигатель 22кВт 400/690В D48 черный IE3 Elco 65326336

    Артикул: 65326336

    Период по каталогу: 01-2016 — конец периода не указан

  23. Поз. 1171
    Сальник ввода кабеля M32XD21X36,5 Elco 65311933

    Артикул: 65311933

    Период по каталогу: 01-2016 — конец периода не указан

  24. Поз. 1200
    Короб воздухозаборный Ecoflam 65312856

    Артикул: 65312856

    Период по каталогу: 01-2016 — конец периода не указан

  25. Поз. 1400
    Колесо зубчатое Elco, 65312848

    Артикул: 65312848

    Период по каталогу: 01-2016 — конец периода не указан

  26. Поз. 5035
    Датчик NAMUR NI5-G12-Y1+кабель 5 METER Elco 65312550

    Артикул: 65312550

    Период по каталогу: 01-2016 — конец периода не указан

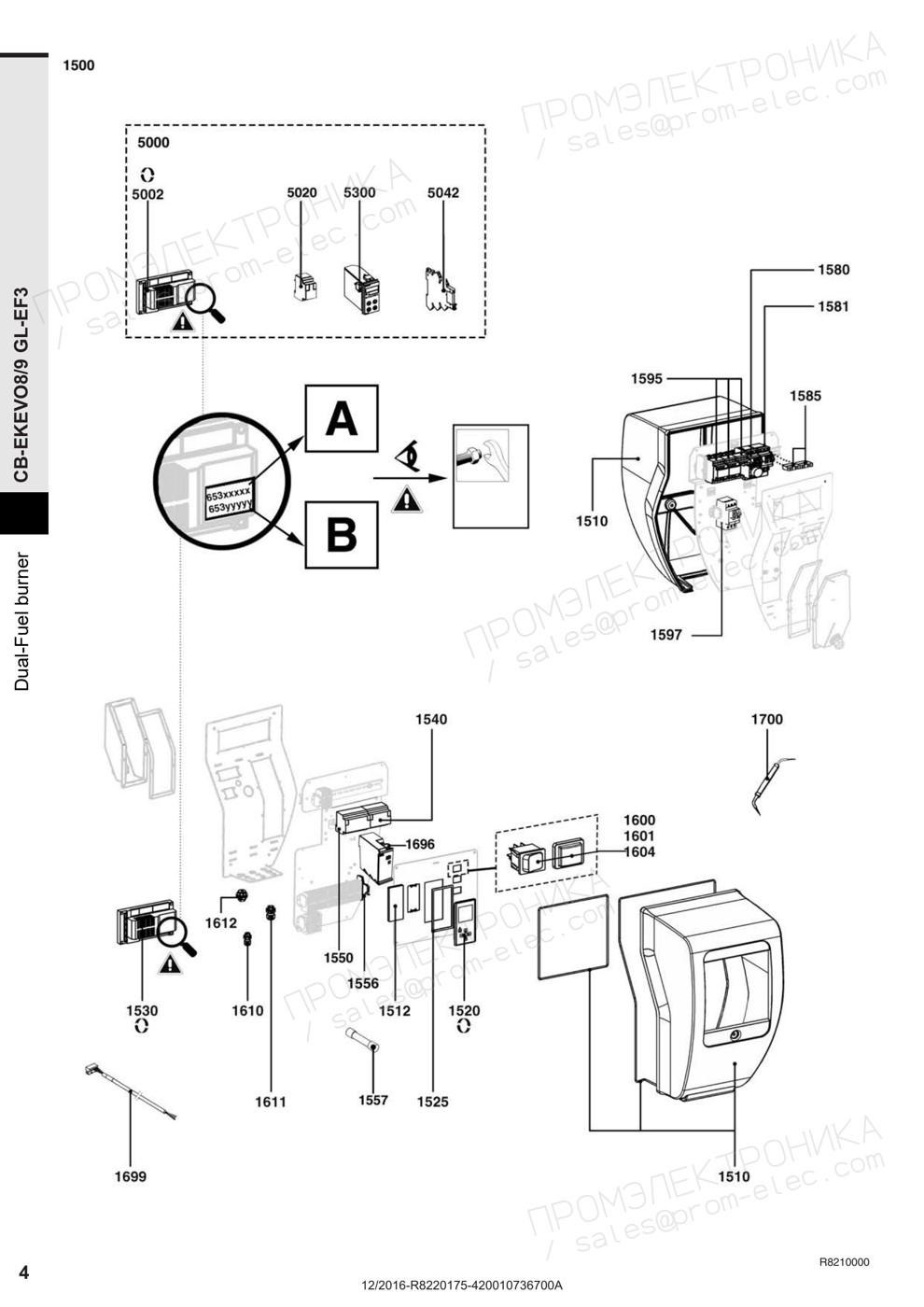

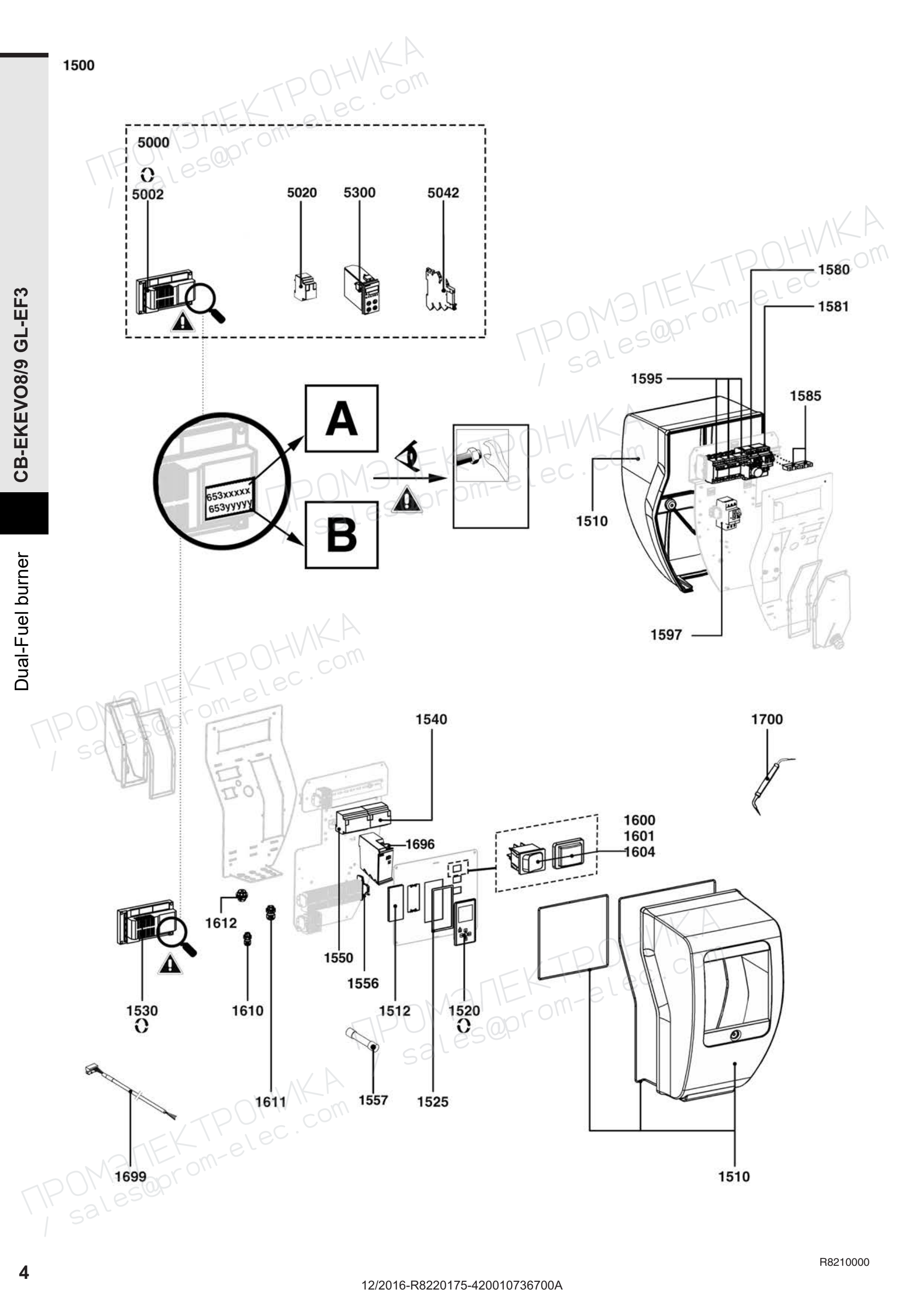

Взрывсхема: электрические компоненты

Взрывсхема: электрические компоненты — Комбинированная горелка Elco EKEVO 9.6500 GL-EF3/BT3/KN
Открыть схему в полном размере ↗Документ 420010736700A · R8220175-01 - 05/12/2016 · страница 4

Запчасти на схеме

  1. Поз. 1510
    Крышка 374X621X331/ELECTRIC PANEL EKEVO Elco 65312340

    Артикул: 65312340

    Период по каталогу: 01-2016 — конец периода не указан

  2. Поз. 1512
    Затвор 92X45 IP54/RWF Elco 65312338

    Артикул: 65312338

    Период по каталогу: 01-2016 — конец периода не указан

  3. Поз. 1520
    Блок управления горелкой Elco 65326869

    Артикул: 65326869

    Период по каталогу: 01-2016 — конец периода не указан

  4. Поз. 1525
    Прокладка/DISPLAY 152/140X80/70X2 Elco 65311364

    Артикул: 65311364

    Период по каталогу: 01-2016 — конец периода не указан

  5. Поз. 1530
    Блок управления BT340 базовые настройки Elco 65312447

    Артикул: 65312447

    Период по каталогу: 01-2016 — конец периода не указан

  6. Поз. 1540
    Модуль Elco DFM300 667R0600-1

    Артикул: 65311791

    Период по каталогу: 01-2016 — конец периода не указан

  7. Поз. 1550
    Регулятор мощности Elco LCM100 (LSB-M 667R0500-1) BT3

    Артикул: 65311790

    Период по каталогу: 01-2016 — конец периода не указан

  8. Поз. 1555
    Адаптер BT300/DFM300 RAST5 Elco 65311789

    Артикул: 65311789

    Период по каталогу: 01-2016 — конец периода не указан

  9. Поз. 1556
    Держатель предохранителя с керамическим предохранителем 6.3A Elco 65313849

    Артикул: 65313849

    Период по каталогу: 01-2016 — конец периода не указан

  10. Поз. 1557
    Предохранитель 5X20 6,3A 250V CERAMIC Elco 65313850

    Артикул: 65313850

    Период по каталогу: 01-2016 — конец периода не указан

  11. Поз. 1580
    Контактор SCH LC1-D09P7 3-4KW Elco 65311793

    Артикул: 65311793

    Период по каталогу: 01-2016 — конец периода не указан

  12. Поз. 1581
    Выключатель электродвигателя автоматический SCH 3-4KW GV2ME14 Elco 65311794

    Артикул: 65311794

    Период по каталогу: 01-2016 — конец периода не указан

  13. Поз. 1585
    Вспомогательный переключатель SCH GVA E11 Elco 65311795

    Артикул: 65311795

    Период по каталогу: 01-2016 — конец периода не указан

  14. Поз. 1595
    Пускатель двигателя "звезда-треугольник" Y-D 22kW LC3D32AP7 Elco 65311797

    Артикул: 65311797

    Период по каталогу: 01-2016 — конец периода не указан

  15. Поз. 1597
    Выключатель электродвигателя автоматический SCH 22KW GV3P50 Elco 65311917

    Артикул: 65311917

    Период по каталогу: 01-2016 — конец периода не указан

  16. Поз. 1600
    Лампа сигнальная 32X22,5X21 COM.0401S 8S Elco 65312334

    Артикул: 65312334

    Период по каталогу: 01-2016 — конец периода не указан

  17. Поз. 1601
    Переключатель 2 POS. ON-ON 0401.1.DEV T2 Elco 65312335

    Артикул: 65312335

    Период по каталогу: 01-2016 — конец периода не указан

  18. Поз. 1604
    Трёхпозиционный переключатель с возвратом Elco 65313828

    Артикул: 65313828

    Период по каталогу: 01-2016 — конец периода не указан

  19. Поз. 1610
    Сальник ввода кабеля CLICK M16 D11,6/9,5X42 Elco 65311451

    Артикул: 65311451

    Период по каталогу: 01-2016 — конец периода не указан

  20. Поз. 1611
    Сальник ввода кабеля CLICK M20 D19/13,5X45 Elco 65311758

    Артикул: 65311758

    Период по каталогу: 01-2016 — конец периода не указан

  21. Поз. 1612
    Сальник ввода кабеля CLICK M25XD13X37 Elco 65312852

    Артикул: 65312852

    Период по каталогу: 01-2016 — конец периода не указан

  22. Поз. 1696
    Консоль LAM F152 659G0501 Elco 65312275

    Артикул: 65312275

    Период по каталогу: 01-2016 — конец периода не указан

  23. Поз. 1699
    Соединительный кабель Elco 65312244

    Артикул: 65312244

    Период по каталогу: 01-2016 — конец периода не указан

  24. Поз. 1700
    Инструменты WAGO 2009-309 Elco 65311446

    Артикул: 65311446

    Период по каталогу: 01-2016 — конец периода не указан

  25. Поз. 5002
    Блок управления BT340 GL-EF3+бес.рег. Elco 65312450

    Артикул: 65312450

    Период по каталогу: 01-2016 — конец периода не указан

  26. Поз. 5002
    Блок управления горелкой Elco 65312455

    Артикул: 65312455

    Период по каталогу: 01-2016 — конец периода не указан

  27. Поз. 5020
    Модуль VSM100 (LSB-M 667R0200-1) BT3 Elco 65311918

    Артикул: 65311918

    Период по каталогу: 01-2016 — конец периода не указан

  28. Поз. 5042
    Реле FIN 38.61 8.240.5060 KLL 1W FZ Elco 65311940

    Артикул: 65311940

    Период по каталогу: 01-2016 — конец периода не указан

  29. Поз. 5300
    Контроллер Elco RWF55.50A9

    Артикул: 65114033

    Период по каталогу: 01-2016 — конец периода не указан

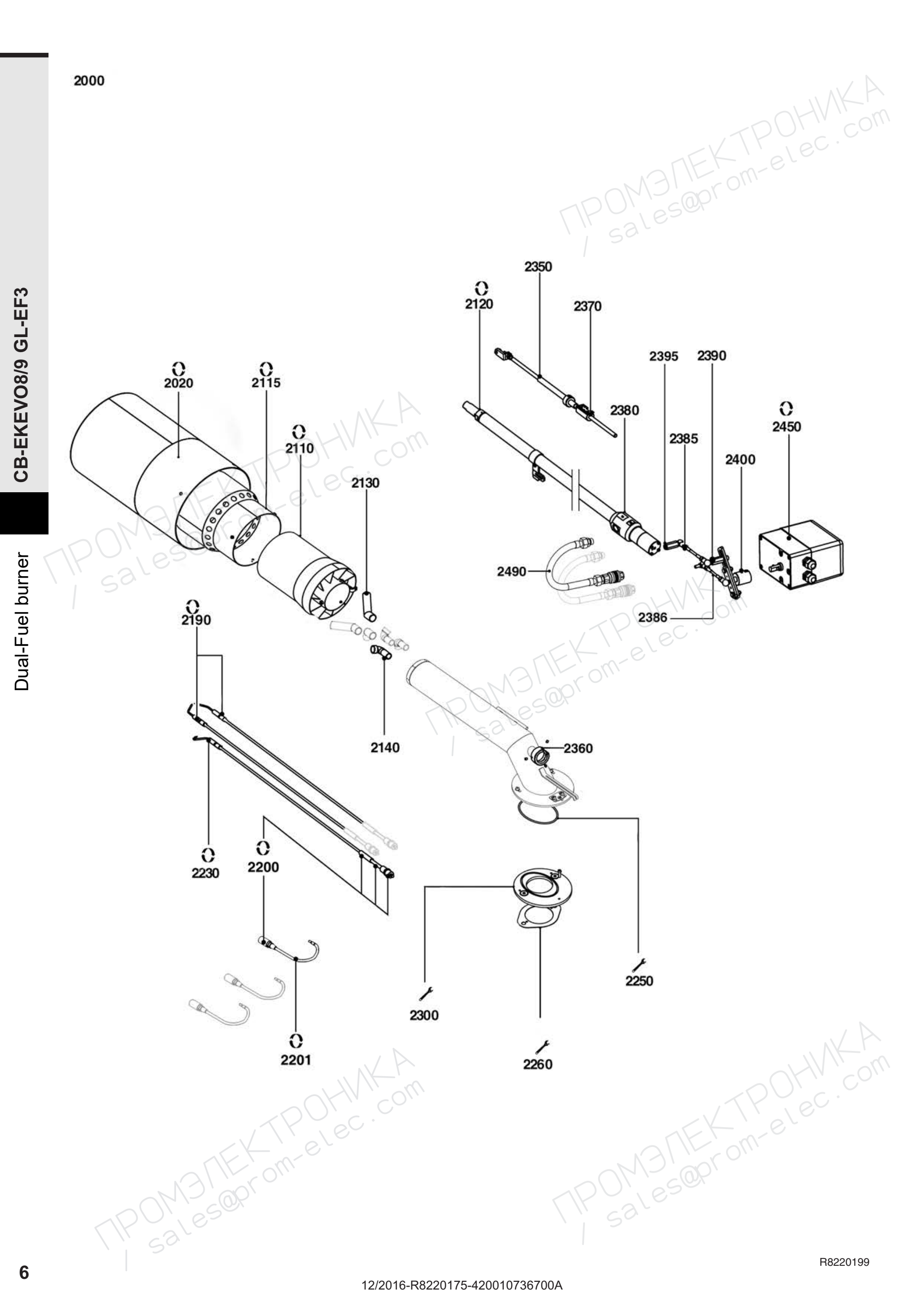

Взрывсхема: головка горелки

Взрывсхема: головка горелки — Комбинированная горелка Elco EKEVO 9.6500 GL-EF3/BT3/KN
Открыть схему в полном размере ↗Документ 420010736700A · R8220175-01 - 05/12/2016 · страница 6

Запчасти на схеме

  1. Поз. 2020
    Сопло горелки D431,5/369/300 L598 F3 Elco 65311418

    Артикул: 65311418

    Период по каталогу: 01-2016 — конец периода не указан

  2. Поз. 2110
    Завихритель пламени D230/210/121X325 10SL Elco 65311422

    Артикул: 65311422

    Период по каталогу: 01-2016 — конец периода не указан

  3. Поз. 2115
    Направляющая всасываемого воздуха Ecoflam 65311421

    Артикул: 65311421

    Период по каталогу: 01-2016 — конец периода не указан

  4. Поз. 2120
    Форсунка Elco 1450621503

    Артикул: 1450621503

    Период по каталогу: 01-2016 — конец периода не указан

  5. Поз. 2130
    Диффузор газа D28/22 L100 140° Elco 65311423

    Артикул: 65311423

    Период по каталогу: 01-2016 — конец периода не указан

  6. Поз. 2140
    Диффузор газа D25/19 L60 90° Elco 65311424

    Артикул: 65311424

    Период по каталогу: 01-2016 — конец периода не указан

  7. Поз. 2200
    Кабель поджига 1600 мм

    Артикул: 65312214

    Период по каталогу: 01-2016 — конец периода не указан

  8. Поз. 2201
    Кабель розжига Ecoflam 65310724

    Артикул: 65310724

    Период по каталогу: 01-2016 — конец периода не указан

  9. Поз. 2230
    Электрод ионизации с гибким кабелем 66,5 мм - 2000 мм

    Артикул: 65311426

    Период по каталогу: 01-2016 — конец периода не указан

  10. Поз. 2250
    О-кольцо уплотнительное 217 D142,88X5,33 NBR Elco 65311807

    Артикул: 65311807

    Период по каталогу: 01-2016 — конец периода не указан

  11. Поз. 2260
    Прокладка фланца овального 210X160X2 D116 Elco 65311713

    Артикул: 65311713

    Период по каталогу: 01-2016 — конец периода не указан

  12. Поз. 2300
    Накладка адаптер D250/109X12/головка сго Elco 65313902

    Артикул: 65313902

    Период по каталогу: 01-2016 — конец периода не указан

  13. Поз. 2350
    Регулировочный стержень Ecoflam 65311808

    Артикул: 65311808

    Период по каталогу: 01-2016 — конец периода не указан

  14. Поз. 2360
    Уплотнительное кольцо D41/35 L20 + винт Elco 65311812

    Артикул: 65311812

    Период по каталогу: 01-2016 — конец периода не указан

  15. Поз. 2370
    Руководство установки D20/8,5X50/EKEVO/N 6-7 Elco 65311813

    Артикул: 65311813

    Период по каталогу: 01-2016 — конец периода не указан

  16. Поз. 2380
    Шток форсунки RDG 1250D35 L860 Elco 65310280

    Артикул: 65310280

    Период по каталогу: 01-2016 — конец периода не указан

  17. Поз. 2385
    Связь стержень CS10 L200 Elco 65311714

    Артикул: 65311714

    Период по каталогу: 01-2016 — конец периода не указан

  18. Поз. 2386
    Связь стержень CS10 L325 Elco 65311433

    Артикул: 65311433

    Период по каталогу: 01-2016 — конец периода не указан

  19. Поз. 2390
    Прокладочное HEX13X30 M6 Elco 65311819

    Артикул: 65311819

    Период по каталогу: 01-2016 — конец периода не указан

  20. Поз. 2395
    Прокладочное HEX13X85 M6 Elco 65311820

    Артикул: 65311820

    Период по каталогу: 01-2016 — конец периода не указан

  21. Поз. 2400
    Сцепление серводвигатель N8-N9 GL E-F3 Elco 65311434

    Артикул: 65311434

    Период по каталогу: 01-2016 — конец периода не указан

  22. Поз. 2450
    Серводвигатель LAMTEC 662R2116-3 R 16NM Elco 65311833

    Артикул: 65311833

    Период по каталогу: 01-2016 — конец периода не указан

  23. Поз. 2490
    Шланг DN16 L500 Elco 65311435

    Артикул: 65311435

    Период по каталогу: 01-2016 — конец периода не указан

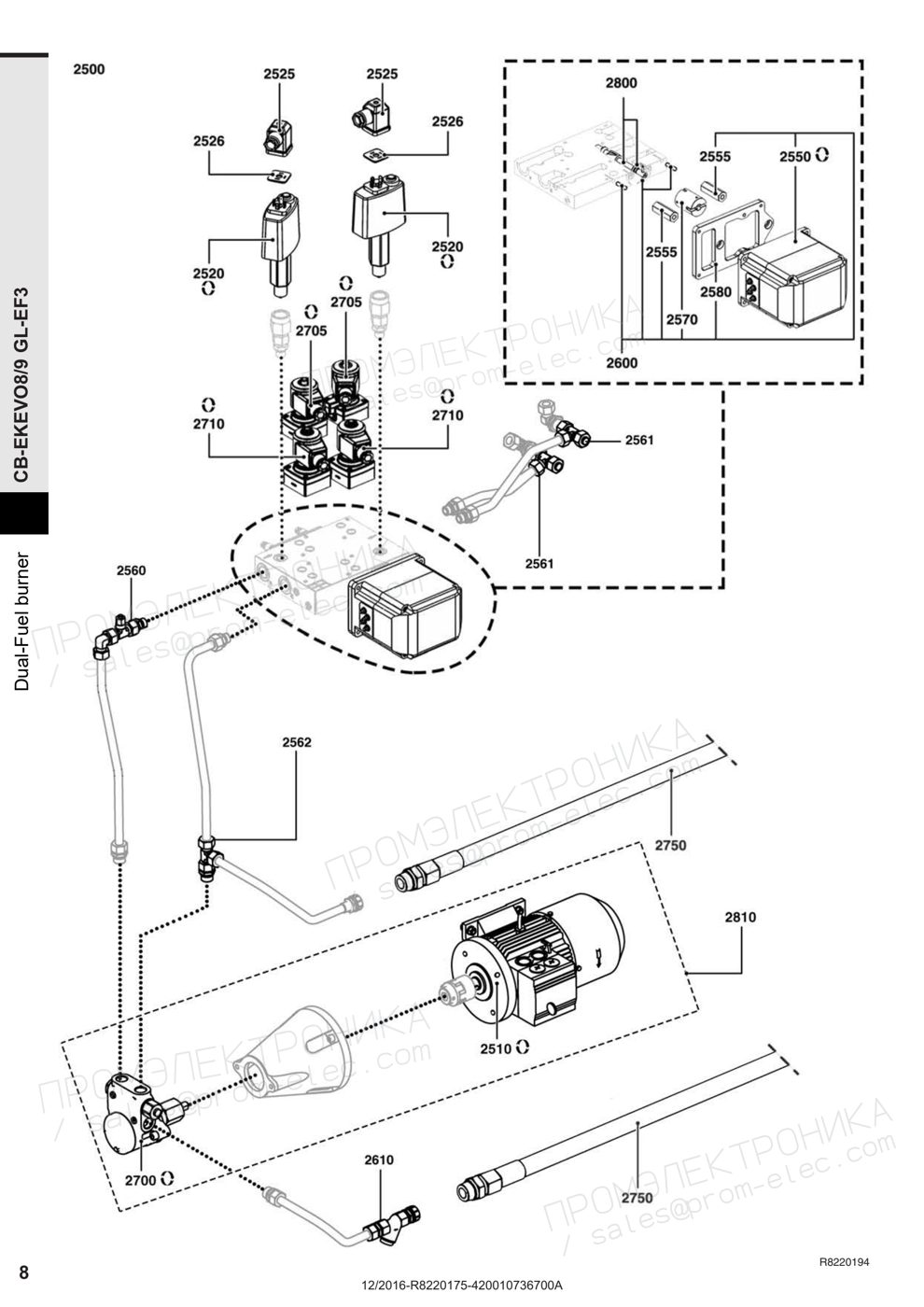

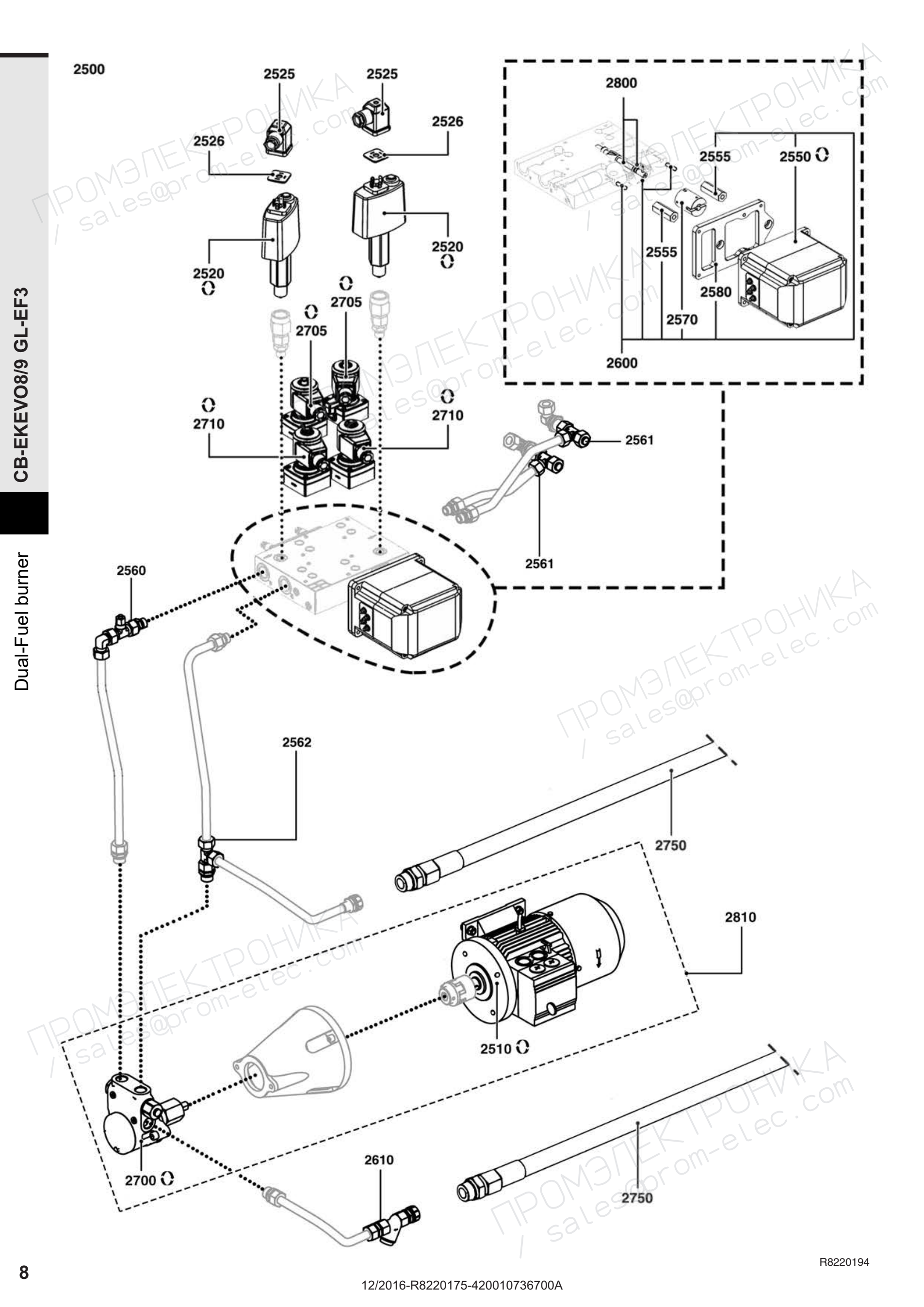

Взрывсхема горелки

Взрывсхема горелки — Комбинированная горелка Elco EKEVO 9.6500 GL-EF3/BT3/KN
Открыть схему в полном размере ↗Документ 420010736700A · R8220175-01 - 05/12/2016 · страница 8

Запчасти на схеме

  1. Поз. 2510
    Электродвигатель 3кВт 230/400В D28 1400T GMP IE3 Elco 65311407

    Артикул: 65311407

    Период по каталогу: 01-2016 — конец периода не указан

  2. Поз. 2520
    Реле давления Elco DSB158F931

    Артикул: 65312206

    Период по каталогу: 01-2016 — конец периода не указан

  3. Поз. 2525
    Разъём Hirschmann B-12

    Артикул: 65311615

    Период по каталогу: 01-2016 — конец периода не указан

  4. Поз. 2526
    Прокладка/газ клапан PLUG GDM 3-21 Elco 65311616

    Артикул: 65311616

    Период по каталогу: 01-2016 — конец периода не указан

  5. Поз. 2550
    Сервопривод STE 4,5 Q3.51/6 3NM R Elco 65311650

    Артикул: 65311650

    Период по каталогу: 01-2016 — конец периода не указан

  6. Поз. 2555
    Прокладочное HEX15X42 M6-M8 Elco 65311831

    Артикул: 65311831

    Период по каталогу: 01-2016 — конец периода не указан

  7. Поз. 2560
    T-штуцер P-TV18/18/10L Elco 65312938

    Артикул: 65312938

    Период по каталогу: 01-2016 — конец периода не указан

  8. Поз. 2561, 2562
    Разъём Elco 65313847

    Артикул: 65313847

    Период по каталогу: 01-2016 — конец периода не указан

  9. Поз. 2570
    Сцепление D10/D8X38-90-N6-9-EKEVO6/9 Elco 65312935

    Артикул: 65312935

    Период по каталогу: 01-2016 — конец периода не указан

  10. Поз. 2580
    Накладка ACTUATOR STE 90X153X8/EKEVO Elco 65311412

    Артикул: 65311412

    Период по каталогу: 01-2016 — конец периода не указан

  11. Поз. 2600
    Привод гидравлического блока N8/9&EKEVO8/9E BT Elco 65312284

    Артикул: 65312284

    Период по каталогу: 01-2016 — конец периода не указан

  12. Поз. 2610
    Фильтр масла RP3/4 PN16 Elco 65311578

    Артикул: 65311578

    Период по каталогу: 01-2016 — конец периода не указан

  13. Поз. 2700
    HACOC жидкотопливный VBHRG I 410 SO 1700L/H Elco 65311410

    Артикул: 65311410

    Период по каталогу: 01-2016 — конец периода не указан

  14. Поз. 2705
    Жидкотопливный электромагнитный клапан Elco 321F2523

    Артикул: 13022666

    Период по каталогу: 01-2016 — конец периода не указан

  15. Поз. 2710
    Электромагнитный клапан Lucifer/Parker 121F2523

    Артикул: 13022667

    Период по каталогу: 01-2016 — конец периода не указан

  16. Поз. 2750
    Шланг жидкотопливный DN20 M30-M30 L1500 Elco 13019342

    Артикул: 13019342

    Период по каталогу: 01-2016 — конец периода не указан

  17. Поз. 2800
    Левый вал управления 8.0 Elco 65312305

    Артикул: 65312305

    Период по каталогу: 01-2016 — конец периода не указан

  18. Поз. 2810
    Насосная группа 1630-I-4-So-IE2 30bar EL Elco 65311406

    Артикул: 65311406

    Период по каталогу: 01-2016 — конец периода не указан

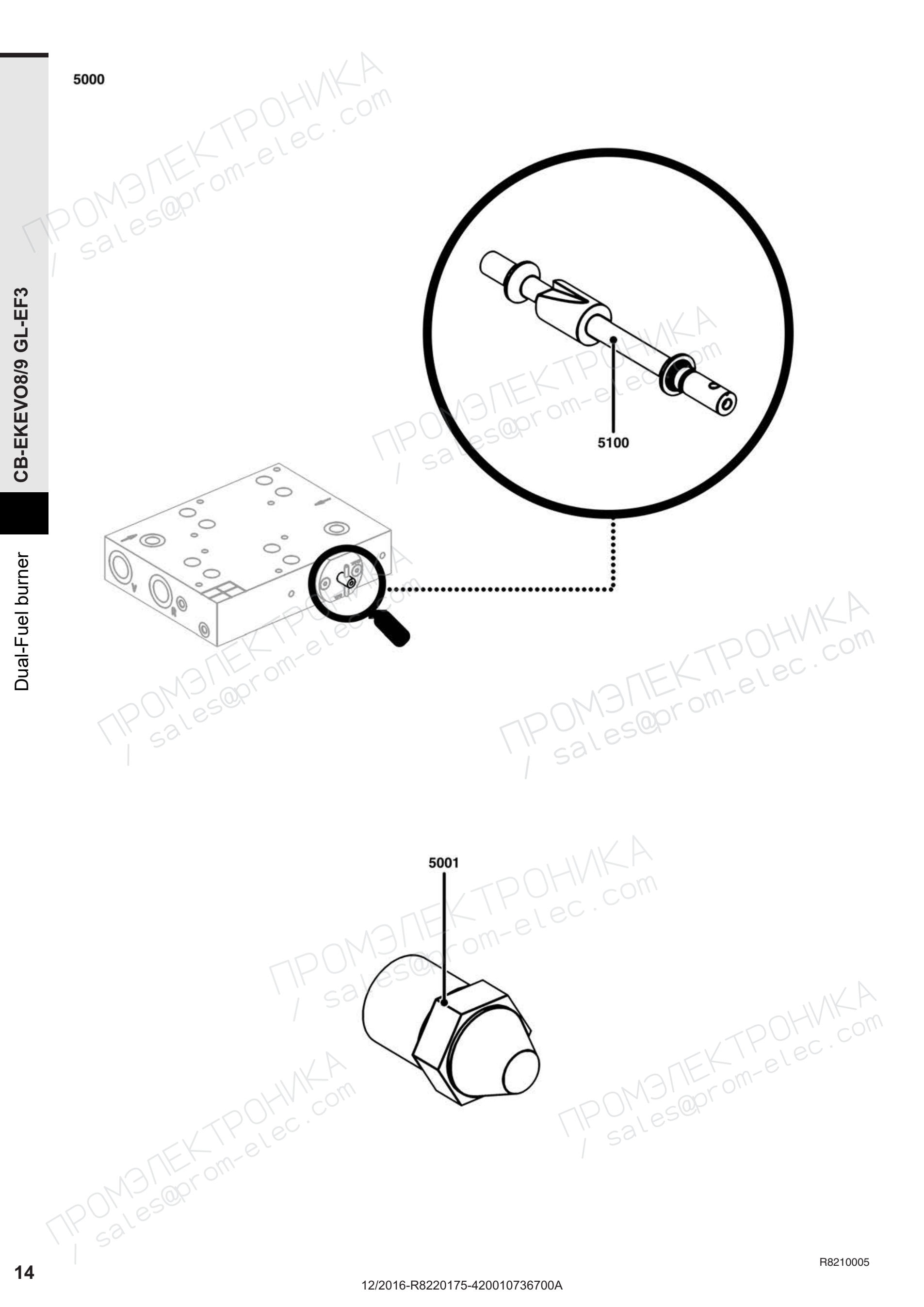

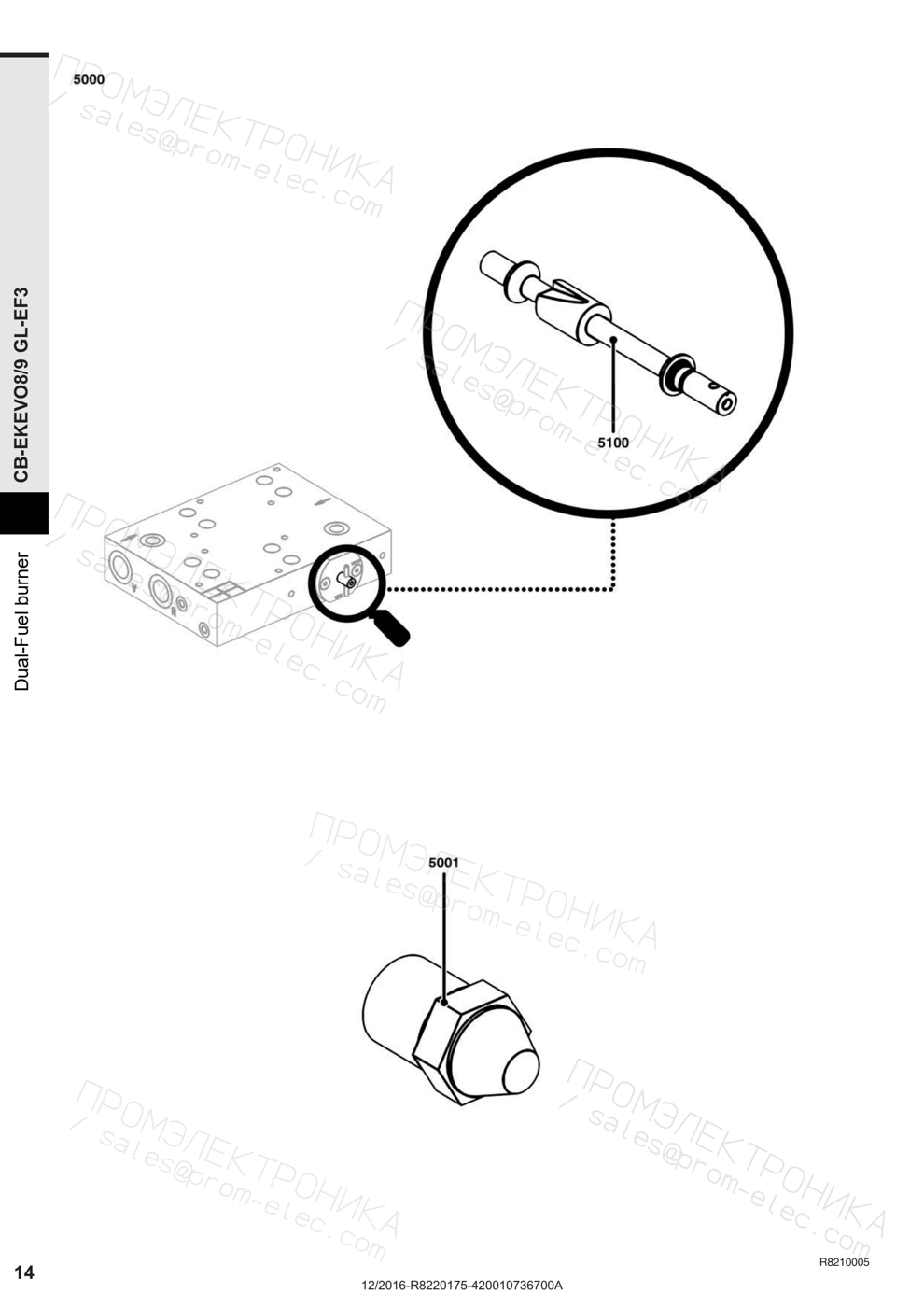

Взрывсхема горелки

Взрывсхема горелки — Комбинированная горелка Elco EKEVO 9.6500 GL-EF3/BT3/KN
Открыть схему в полном размере ↗Документ 420010736700A · R8220175-01 - 05/12/2016 · страница 14

Запчасти на схеме

  1. Поз. 5001
    Форсунка Elco 1450621478

    Артикул: 1450621478

    Период по каталогу: 01-2016 — конец периода не указан

  2. Поз. 5001
    Форсунка DZ1000 500KG 60° Elco 1450621489

    Артикул: 1450621489

    Период по каталогу: 01-2016 — конец периода не указан

  3. Поз. 5001
    Форсунка DZ1000 550KG 60° Elco 1450621490

    Артикул: 1450621490

    Период по каталогу: 01-2016 — конец периода не указан

  4. Поз. 5001
    Форсунка Elco 1450621503

    Артикул: 1450621503

    Период по каталогу: 01-2016 — конец периода не указан

  5. Поз. 5100
    Левый вал управления 7.0 Elco 65312304

    Артикул: 65312304

    Период по каталогу: 01-2016 — конец периода не указан

  6. Поз. 5100
    Левый вал управления 8.0 Elco 65312305

    Артикул: 65312305

    Период по каталогу: 01-2016 — конец периода не указан

04

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

Товар в каталоге

Горелки →

Другие товары в категории

Совместимость и возможность замены уточняются отдельно.

Цена по запросу3754826
