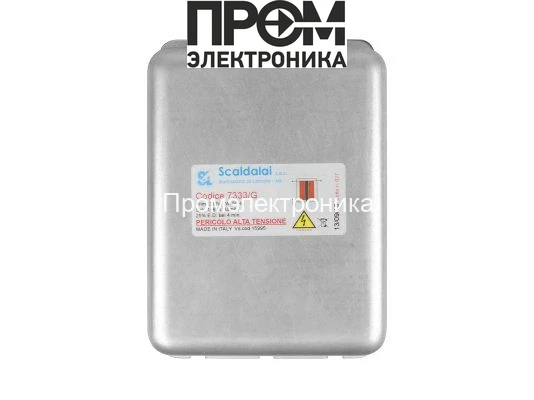

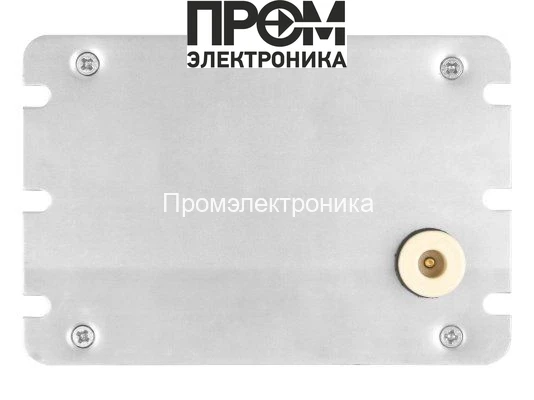

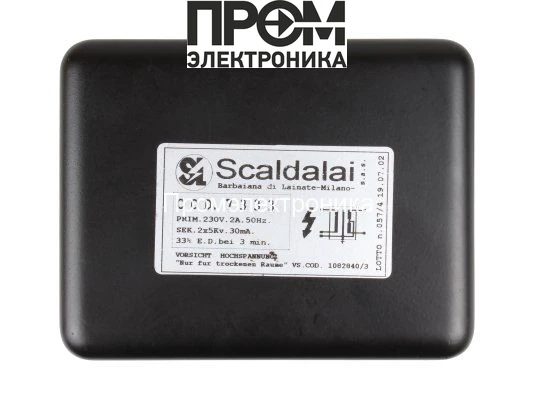

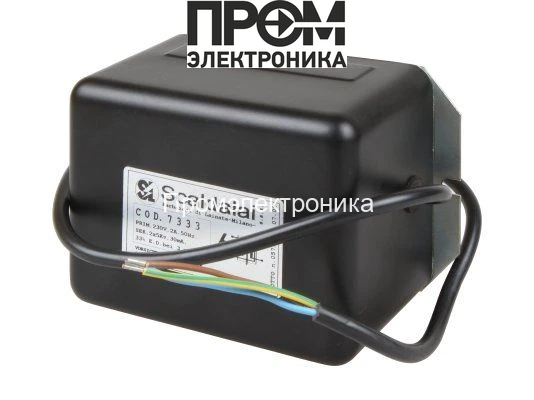

Трансформатор поджига для горелок Scaldalai 7333

Трансформатор поджига для горелок Scaldalai 7333 — назначение и область применения

Данный узел представляет собой специализированный трансформатор высокого напряжения поджига для газовых и дизельных горелочных устройств класса Scaldalai. Основная функция — формирование импульсов высокого напряжения для ионизации газовой смеси и инициирования электрического разряда в камере сгорания. Применяется в теплоэнергетических и технологических котельных установках, в системах автоматического управления горением и в сервисных узлах демонтажа/замены горелочных модулей.

Конструктивные особенности и принцип работы

Устройство построено по классической схеме с низковольтной первичной обмоткой и высоковольтной вторичной обмоткой, намотанными на ферритоподобный или трансформаторный сердечник с управляемой магнитной проницаемостью. При подаче сетевого питания 220 В, 50/60 Гц первичная обмотка формирует магнитный поток, который индуктивно передается на вторичную обмотку и преобразуется в высокое напряжение поджига.

Выходное значение 2х5 кВ достигается за счёт соотношения витков и оптимизации коэффициента трансформации; двойной выход указывает на наличие двух изолированных вторичных каналов для двухэлектродной схемы поджига или для резервирования. Ток поджига в районе 30 мА достаточен для устойчивого пробоя газа при типичных зазорах электрода и давлениях, при этом ограничение тока до 2 А на первичной стороне защищает цепь питания и позволяeт контролировать энергетический импульс.

Тепловой режим учитывается через обозначение рабочего цикла ED 25% — это означает, что трансформатор рассчитан на повторяющиеся импульсные включения с предписанным соотношением времени включения к периоду (например, 15 с включено на 60 с периода). Такая конструкция требует соблюдения условий охлаждения и интервалов пауз для предотвращения перегрева изоляции и изменения параметров магнитопровода.

Ключевые технические характеристики

• Выходное напряжение 2х5 кВ: обеспечивает электрическую прочность пробоя в широком диапазоне зазоров между электродами, уменьшает требования к минимальной длине искрового промежутка и повышает надежность воспламенения при низких давлениях.
• Ток поджига 30 мА: гарантирует формирование устойчивого разряда без избыточной энергии, уменьшая риск преждевременного разрушения электродов и минимизируя электромагнитные помехи.
• Сила тока первичной цепи 2 А: определяет нагрузочную способность трансформатора и совместимость с типовыми системами розжига и предохранительными устройствами в котельных системах.
• Длина кабеля питания 700 мм: обеспечивает достаточную гибкость при монтаже в ограниченных пространствах монтажных панелей; при необходимости кабель можно удлинить с учётом правил защиты от потерь и электромагнитных наводок.
• Рабочий цикл 25% (ED): указывает на необходимость режимов прерывной работы и проектирования схем контроля температуры, что влияет на продолжительность непрерывного использования в циклах пуска и остановки.
• Питание 220 В, 50/60 Гц: совместимость с промышленными сетями снижает требования к дополнительной адаптации и источникам питания при интеграции в существующие установки.

Сценарии эксплуатации и преимущества

Трансформатор применим в следующих сценариях: серийные котлы средней и малой мощности с автоматикой горения, резервные системы розжига в промышленных печах, учебных макетах и полевых сервисных наборах. Он предназначен для повторяемых импульсных запусков с контролируемыми интервалами охлаждения.

• Устойчивый розжиг при переменных условиях: конструкция обеспечивает стабильность поджига при колебаниях давления и состава рабочей смеси.
• Защита цепей управления: ограничение первичного тока снижает вероятность повреждения устройств автоматики при коротких замыканиях или перегрузках.
• Модульность интеграции: стандартные габариты и кабельные выводы упрощают замену и монтаж в типовых корпусах горелок.
• Прогнозируемая тепловая нагрузка: указанный ED позволяет инженеру рассчитать необходимое охлаждение и интервалы обслуживания.

Экспертное заключение

По совокупности параметров трансформатор Scaldalai 7333 подходит для задач импульсного розжига в системах с периодическими пусками и контролируемыми паузами. Рекомендуется к использованию в котельных установках малого и среднего класса, где требуется стабильный высоковольтный импульс с ограниченным рабочим циклом. При интеграции следует учитывать требование ED 25% и предусмотреть адекватное теплоотведение и защиту первичной сети.
