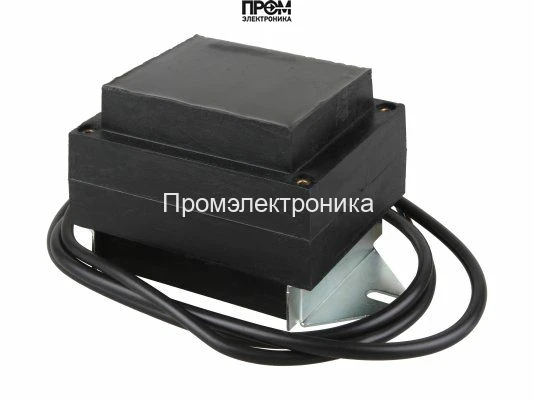

Трансформатор розжига Weishaupt Z 20 140 E12-W

Трансформатор розжига Weishaupt Z 20 140 E12-W — назначение и область применения

Трансформатор розжига Weishaupt Z 20 140 E12-W — специализированный силовой компонент систем горелок и котлоагрегатов, предназначенный для формирования высокого напряжения поджига. Устройство класса преобразователей тока/напряжения применяют в промышленном и коммунальном оборудовании для инициирования электрической искры между электродами поджига. Основная функция — генерировать стабильный импульс высокого напряжения при питании от сети 220 В с рабочей частотой 50 Гц, обеспечивая напряжение поджига 6.7 кВ и ток поджига 18 мА.

Конструктивные особенности и принцип работы

Конструктивно трансформатор состоит из первичной и вторичной обмоток с промежуточным магнитопроводом, рассчитанным на импульсные и полупериодические режимы нагрузки. Первичная обмотка подключается к сетевому питанию 220 В; номинальный ток первичной цепи указан как 1.6 А, что позволяет оценить электропотребление и тепловыделение при длительной работе. Вторичная обмотка выполнена с большим числом витков для получения высокого коэффициента трансформации, дающего 6.7 кВ на выходе при токе поджига 18 мА.

Принцип работы: при подаче напряжения первичная обмотка формирует магнитный поток в сердечнике; через обмотку вторичной создаётся импульсное высокое напряжение, которое подаётся на штекерные разъёмы поджига. Для уменьшения риска электрического пробоя и паразитных наведений используются изоляционные материалы с достаточной диэлектрической прочностью и выдержанными расстояниями утечки (creepage/clearance). Конструкция рассчитана на продолжительную нагрузку — ED 100%, что означает непрерывную работоспособность без обязательных пауз для охлаждения.

Ключевые технические характеристики

• Напряжение питания 220 В, 50 Гц: обеспечивает совместимость с сетями переменного тока в стандартах ЕС/РФ и определяет подбор защитных автоматов и трансформаторных предохранителей.
• Напряжение поджига 6.7 кВ: достаточное для пробоя зазора электрода в условиях продуктов сгорания и повышенной влажности; определяет минимальный рабочий зазор и требования к материалам изоляции.
• Ток поджига 18 мА: ограничивает энергию импульса, снижая вероятность избыточного износа электродов при многократных попытках поджига и обеспечивая стабильное воспламенение топлива.
• Сила тока первичной цепи 1.6 А: служит базой для расчёта входной мощности (~352 Вт) и теплового баланса, что важно для проектирования обдува или теплового отвода в монтажной нише.
• Продолжительность работы ED 100%: допускает непрерывную эксплуатацию без циклических ограничений, применима в стационарных промышленных установках с длительными циклами горения.
• Класс пылевлагозащиты IP40: защищает от проникновения крупных твердых частиц; требует установки в защищённых от влаги отсеках, не предназначен для контакта с прямой струёй воды или агрессивной средой.
• Штекерные разъёмы 4 мм и длина кабеля питания 670 мм: упрощают интеграцию в блоки управления горелки и сокращают необходимость в удлинителях; диаметр разъёмов соответствует стандартным электродным клеммам.
• Вес 3.8 кг, производство Германия: указывает на массивную конструкцию сердечника и качество сборки, что важно при оценке виброустойчивости и тепловой инерции.

Сценарии эксплуатации и преимущества

Как работает в типичных сценариях: трансформатор устанавливают в монтажную панель горелки рядом с электроникой управления; при команде на розжиг контроллер замыкает первичную цепь, трансформатор формирует высоковольтный импульс, искра возникает на сопоставленных электродах, происходит поджиг пилотного или основного пламени. Стабильность параметров позволяет минимизировать задержки розжига и исключить ложные срабатывания датчиков пламени.

• Непрерывная нагрузка: ED 100% позволяет использовать трансформатор в установках с частыми циклами включения и длительным горением.
• Совместимость с модулями Weishaupt: физические и электрические интерфейсы обеспечивают простоту замены штатных агрегатов.
• Управление термическим режимом: известный ток первичной цепи даёт возможность точного расчёта теплоотвода при монтаже.
• Эксплуатационная надёжность: применение качественных изоляционных материалов и германская сборка уменьшают риск преждевременных отказов при соблюдении условий IP-класса.

Экспертное заключение

Технически трансформатор розжига Weishaupt Z 20 140 E12-W рассчитан на стационарные промышленные и коммунальные решения, где требуются стабильные высоковольтные импульсы при непрерывной эксплуатации. Рекомендован для модернизации и ремонта блоков горелок Weishaupt, в системах с контролем пламени и автоматикой розжига. Для монтажа и дальнейшей эксплуатации следует учитывать IP40 и обеспечить соответствующую термическую коммутацию, а также проверять промежутки утечки и состояние изоляции в соответствии с отраслевыми стандартами по безопасности электрических установок.
