Трансформатор поджига Siemens ZM 30/14 00464164

Трансформатор поджига Siemens ZM 30/14 00464164 — назначение и область применения

Трансформатор поджига Siemens ZM 30/14 00464164 — это специализированный высоковольтный модуль розжига для газовых и жидкотопливных горелочных агрегатов промышленного и коммунально-бытового назначения. Устройство относится к классу импульсных/постоянных трансформаторов розжига, предназначенных для формирования стабильной искровой датыции при запуске горелки. Основная функция — генерация высоковольтного напряжения 2х7 кВ для электродной системы поджига и обеспечение требуемого тока поджига 30 мА при питающем напряжении сети 220–240 В.

Конструктивные особенности и принцип работы

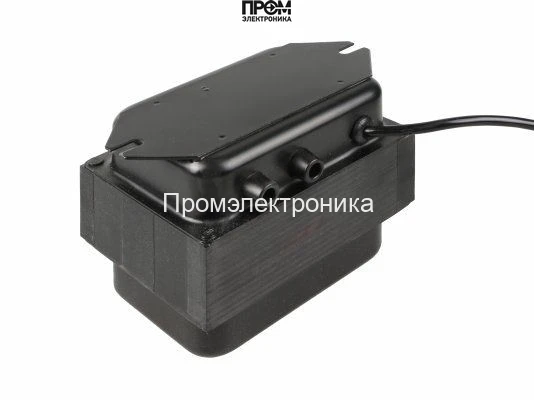

Конструктивно трансформатор выполнен в компактном пластиковом корпусе с интегрированными штекерными разъемами для выхода поджига и входа питания. Сердечник трансформатора — ламинированный стальной пакет с магнитной системой, оптимизированной для режимов прерывистой нагрузки ED 33%. Обмоточная система состоит из первичной низковольтной обмотки, рассчитанной на сеть 220–240 В, и двух вторичных высоковольтных обмоток, обеспечивающих 2x7 кВ на электродах.

Принцип работы: при подаче сети первичная обмотка создает магнитный поток в сердечнике; вторичные обмотки формируют необходимое высокое напряжение. Для ограничения длительности нагрева и обеспечения термической устойчивости применяется режим работы с длительностью включения ED 33% — это означает, что при номинальной нагрузке допустимое отношение времени включено/периода выдержки не превышает 33%, что снижает перегрев обмоток и обеспечивает долговечность. Ток поджига 30 мА гарантирует устойчивую искру при типичных зазорах электродов горелки и позволяет надежно воспламенять топливо даже в условиях снижения давления подачи.

Ключевые технические характеристики

• Напряжение поджига 2х7 кВ: достаточно для пробоя воздушного зазора в стандартных электродных системах; обеспечивает стабильную и короткую искру, минимизируя время между подачей топлива и воспламенением.
• Ток поджига 30 мА: поддерживает энергию искры, необходимую при увеличенном зазоре электродов или при сниженной проводимости атмосферы в камере сгорания; влияет на надежность розжига и на ресурс электродов.
• Питающее напряжение 220–240 В: совместимость с однофазными сетями, позволяет интегрировать модуль в типовые котельные и отопительные пункты без дополнительных преобразователей.
• Продолжительность работы ED 33%: эксплуатационный режим, ограничивающий длительную работу; определяет необходимость обеспечить интервал охлаждения при частом циклировании, влияет на выбор схемы управления и теплового расчета монтажной панели.
• Сила тока 2.5 А (первичная): значение первичного тока определяет требования к предохранителям и коммутационной аппаратуре, влияет на падение напряжения в проводке при удаленном расположении трансформатора.
• Длина кабеля питания 900 мм: облегчает подключение в типовом шкафу горелки; при необходимости монтажа на удалении требуется предусмотреть удлинение с учетом падения напряжения и помехозащиты.
• Материал корпуса — пластик; страна изготовления — Германия: пластик уменьшает массу и электрические утечки при высоком напряжении; строгие производственные допуски гарантируют стабильность изоляционных расстояний.

Сценарии эксплуатации и преимущества

Типовые сценарии: розжиг атмосферных и наддувных горелок в котельных мощностью малых и средних диапазонов, использование в отопительных агрегатах предприятий, интеграция в модульные горелочные блоки и опытные установки для стендовых испытаний. Особая ценность при применении в системах с частыми циклическими запусками, где важно быстрое формирование искры и минимальная задержка розжига.

• Надежность при частых пусках: ED 33% позволяет прогнозировать тепловую нагрузку и проектировать интервалы обслуживания.
• Совместимость с типовой электроникой управления: форм-фактор и напряжение питания упрощают замену на месте эксплуатации.
• Устойчивость к помехам: экранирование и конструктивные меры снижают риск ложных срабатываний в электрически "шумных" средах.
• Простота монтажа: штекерные разъемы и штатный кабель 900 мм сокращают время пусконаладочных работ.

Экспертное заключение

Трансформатор поджига Siemens ZM 30/14 00464164 предназначен для задач, где требуется стабильная высоковольтная искра при ограниченных тепловых режимах работы. Модель подходит для стационарных горелочных установок с циклическим режимом эксплуатации и типичными требованиями к безопасности и электромагнитной совместимости. При проектировании системы необходимо учитывать ED 33% и первичный ток 2.5 А для правильного выбора коммутации и предохранительной защиты. Для нагрузок с непрерывным длительным горением следует рассматривать трансформаторы с другим циклом работы или систему охлаждения.
