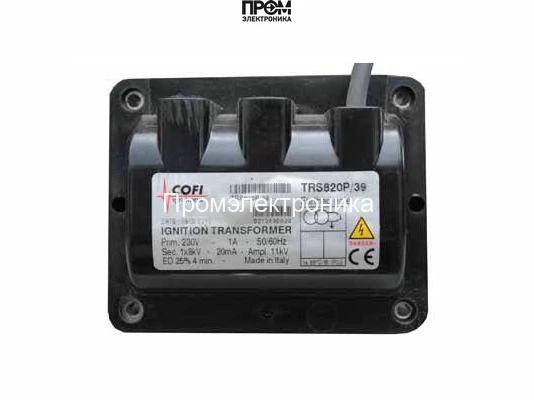

Трансформатор розжига Cofi TRS820/S

Трансформатор розжига Cofi TRS820/S — назначение и область применения

Cofi TRS820/S представляет собой промышленный трансформатор поджига для газовых и жидкотопливных горелок котельных установок. Это силовой высоковольтный источник импульсного/постоянного высокого напряжения в классе компонентов системы поджига, предназначенный для реализации стабильного электрического пробоя между электродами или электродом и поверхностью горения. Основная функция устройства — генерация рабочего напряжения поджига с заданными величинами тока и энергии для воспламенения топливной смеси в условиях промышленных котлов.

Конструктивные особенности и принцип работы

По конструктивной схеме трансформатор TRS820/S выполнен как изолированная первично-вторичная силовая обмотка на ферритовом/стальном сердечнике с оптимизированной геометрией для минимизации утечек и паразитной индуктивности. Входная обмотка рассчитана на номинальное сетевое напряжение 230 В при частоте 50 Гц, далее производится ступенчатое повышение до величины поджига. В результате трансформации формируется импульсное или постоянное высокое напряжение порядка 4 кВ, необходимое для электрического разрыва диэлектрической преграды в зоне свечи/электрода.

Электрофизика процесса: подаваемое высокое напряжение создаёт электрическое поле, которое при превышении пробивного напряжения среды инициирует ионизацию газовой смеси и образование электрической дуги. Для стабильного воспламенения важно соотношение напряжения и тока поджига — ток поджига 20 мА обеспечивает достаточную энергию искрового разряда без избыточного нагрева электродов. Номинальный рабочий ток первичной цепи указан как 1 А, это определяет требования к предохранителям и проводке. Продолжительность включения (соотношение ED) — 25 % — указывает допустимый режим непрерывной работы при цикличном использовании и влияет на выбор радиатора и температурный режим.

Разъёмная часть — штекерные контакты для кабелей поджига Ø2.5 мм — реализована с учётом снижения контактного сопротивления и устойчивости к коррозии. Материалы изоляции и зазоры соответствуют требованиям повышенного электро- и термоудара, принятым в европейских стандартах для котельного оборудования. Производитель — Италия, серия — Cofi TRS, что подразумевает соблюдение типовых электрических и механических допусков для данной номенклатуры.

Ключевые технические характеристики

• Напряжение поджига 4 кВ: обеспечивает пробивной потенциал для пробоя газового промежутка и образованию устойчивой искры при широком диапазоне состава топливной смеси.
• Ток поджига 20 мА: балансирует энергию разряда и ресурс электродов, снижая риск локального перегрева и продлевая срок службы свечи.
• Номинальный ток первичной обмотки 1 А: определяет выбор питающей линии и защитных устройств; снижает потери в обмотке и тепловую нагрузку при номинальной работе.
• Сеть 230 В / 50 Гц: стандартный вход для котловых систем, упрощает интеграцию без дополнительных преобразователей.
• ED 25 %: указывает на допустимый режим включения: при циклической эксплуатации следует учитывать интервал охлаждения для предотвращения термического старения.
• Штекер Ø2.5 мм: облегчает монтаж, обеспечивает низкое контактное сопротивление и стандартизированное подключение высоковольтного кабеля.

Сценарии эксплуатации и преимущества

Как работает в типовом сценарии: при командном сигнале автоматики первичная обмотка получает сетевое напряжение, трансформатор формирует высоковольтный импульс, искровой разряд инициирует горение, система автоматики фиксирует наличие пламени и отключает подачу импульсов. Для чего нужен: обеспечивает повторяемый и контролируемый запуск горелочных устройств при изменчивых условиях подачи топлива, давления и состава газов.

• Интеграция в автоматические системы розжига: совместим с типовыми контроллерами пламени и газовой автоматики.
• Стабильность искрового разряда: снижает вероятность неудачного поджига при низком давлении топлива.
• Термомеханическая надёжность: конструкция рассчитана на цикличные нагрузки с допустимым ED.
• Удобство монтажа: штекерные соединения упрощают замену и обслуживание на объекте.

Экспертное заключение

Трансформатор Cofi TRS820/S подходит для задач цикличного поджига в промышленных котельных и горелочных агрегатах при стандартном сетевом питании. Модель оптимальна для систем, где требуются жёсткие параметры искрового разряда (4 кВ, 20 мА) при ограниченном рабочем цикле (ED 25%). При проектировании рекомендуется учитывать номинальный первичный ток 1 А и обеспечить адекватное термодиффузионное охлаждение при частом циклировании.
