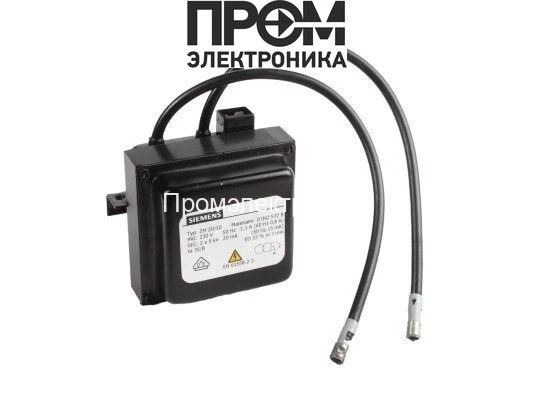

Трансформатор розжига Siemens ZM 20/10 00425728

Трансформатор розжига Siemens ZM 20/10 00425728 — назначение и область применения

Трансформатор розжига Siemens ZM 20/10 00425728 — электрическое устройство класса запчастей для горелочных установок, предназначенное для формирования высоковольтного импульса поджига. Относится к категории импульсных/сервисыонных трансформаторов поджига для промышленных и отопительных горелочных систем. Основная функция — генерация напряжения поджига 5 кВ при контролируемом токе разряда, обеспечивающая стабильную и повторяемую инициацию горения в камерах сгорания и пилотных горелках.

Конструктивные особенности и принцип работы

Конструкция трансформатора основана на феномене электромагнитной индукции и изоляционных технологий, характерных для силового оборудования среднего напряжения. Внутренний магнитопровод выполнен из электротехнической стали с минимальными потерями на гистерезис и вихревые токи, что снижает нагрев при переменной частоте питания 50 Гц. Первичная обмотка рассчитана на питание от сети 230 В и содержит защитные выводы для подавления перенапряжений и импульсных наводок.

Вторичная часть оформлена в виде высоковольтной обмотки, намотанной из изолированного проводника повышенной прочности диэлектрика; между витками предусмотрены межвитковые изоляционные прослойки и барьеры для предотвращения пробоя при импульсных пиковой напряжениях. Конструкция учитывает режим продолжительности работы ED(DU) 33%, что означает допустимую цикличность включения/выключения без перегрева: термическая масса и тепловой баланс рассчитаны на рассеяние мощности при средних циклах нагрузки.

Для контроля тока поджига применяются ограничения в первичной цепи и согласованные параметры вторичной обмотки, формирующие выходной ток поджига 20 мА и рабочую силу тока вторичной цепи порядка 1.1 А в моментах коммутации. Такой баланс напряжения и тока обеспечивает воспламенение смеси при минимальном риске электростатического или термического износа электродов.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: достаточный уровень электрического поля для пробоя газовой промежутка в стандартных горелочных камерах. В инженерной практике 5 кВ обеспечивает надёжную и однозначную инициацию искрового разряда в диапазоне давления и состава топлива типичных отопительных и технологических горелок.
• Ток поджига 20 мА: заданный импульсный ток снижает энергопередачу в дугу, уменьшая эрозию электродов и продлевая ресурс системы розжига при многократных циклах включения.
• Сила тока 1.1 А: значение указывает на допустимую нагрузочную способность вторичных цепей при переходных процессах; влияет на скорость подъёма разрядного потенциала и согласование с балластной цепью.
• Частота питания 50 Гц: совместимость с сетями промышленного и бытового электроснабжения; конструкции обмоток и ферромагнитного сердечника оптимизированы под эту частоту для минимизации температурных потерь.
• Электропитание 230 В: обеспечивает простую интеграцию в существующую проводку без дополнительных преобразователей; упрощает монтаж и обслуживание в полевых условиях.
• Класс пылевлагозащиты IP20: защита от случайного контакта с токоведущими частями; допускает эксплуатацию в помещениях с контролируемым микроклиматом, но требует защиты от интенсивной запылённости и конденсата.
• Продолжительность работы ED 33%: характеристика цикличности, критична при расчёте теплового режима: трансформатор рассчитан на прерывистую эксплуатацию с допустимыми интервалами охлаждения для предотвращения перегрева изоляции.

Сценарии эксплуатации и преимущества

Типичные сценарии применения охватывают:

• пилотные и основ­ные горелки промышленного котельного оборудования с циклическим режимом работы;
• модульные отопительные установки и теплообменники, где требуется надёжный повторяемый розжиг при ограниченном энергопотреблении;
• ремонтные комплекты и замена сервисных модулей брендов, совместимых по электрическим параметрам.

Практические преимущества конструкции и параметров:

• Тепловая устойчивость при ED 33%: позволяет прогнозировать интервалы обслуживания и предотвращать деградацию изоляции при типичных эксплуатационных циклах.
• Оптимизированный баланс напряжения/тока: обеспечивает воспламенение при минимальном повреждении электродов и стабильность искрового процесса в широком диапазоне условий горения.
• Совместимость с 230 В/50 Гц: упрощает интеграцию в существующие электрические схемы без дополнительной аппаратуры питания.
• IP20: подходит для защищённых шкафов управления и внутренних отсеков горелочных модулей; требует штатной защиты на местах с агрессивной средой.

Экспертное заключение

С инженерной точки зрения, Siemens ZM 20/10 00425728 представляет собой типовой трансформатор розжига среднего класса по электрическим параметрам: 5 кВ/20 мА при питании 230 В и цикличности ED 33%. Модель рассчитана на применение в контролируемых помещениях и в системах с прерывистым профилем работы. Рекомендована для задач, где приоритетом является воспроизводимость искрового разряда при минимальной эрозии электродов и контролируемом тепловом режиме. Для интенсивных непрерывных режимов эксплуатации следует ориентироваться на трансформаторы с более высокой тепловой массой либо меньшим ED.
