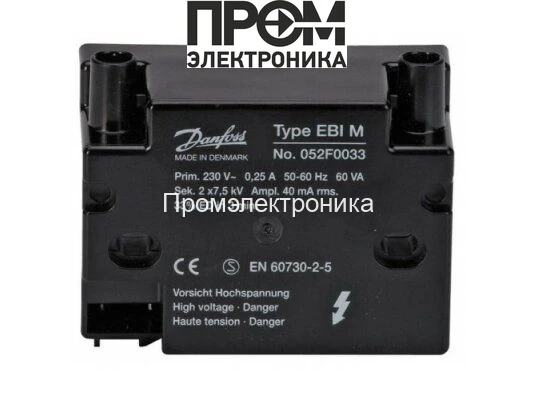

Трансформатор розжига Danfoss EBI M 052F0033

Трансформатор розжига Danfoss EBI M 052F0033 — назначение и область применения

Трансформатор розжига Danfoss EBI M 052F0033 — это специализированный высоковольтный трансформатор для систем поджига горелок промышленных и коммунально‑бытовых котлов. Устройство относится к классу силовой электротехники низкой мощности и предназначено для формирования импульсного высокого напряжения для ионизации газовой смеси и образования искры. Основная функция — генерация стабильного поджига напряжением 7,5 кВ при заданном токе разряда, соблюдении коэффициента нагрузки и защите от внешних условий (класс IP40).

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой EI‑сердечник или набор пластин с первичной обмоткой на 230 В переменного тока и вторичной многовитковой обмоткой, рассчитанной на выходное импульсное напряжение. В основе работы лежит принцип электромагнитной индукции: при подаче сети 230 В через первичную обмотку создаётся магнитный поток, который индуцирует во вторичной обмотке высокое напряжение. Для обеспечения импульсного характера розжига используются либо дискретные коммутационные элементы в обвязке горелочного блока, либо внешний блок управления, формирующий кратковременные переходные процессы на первичной цепи.

Ключевые элементы и их роль:

• Первичная обмотка 230 В: совместимость с сетями переменного тока 50/60 Гц обеспечивает стабильность работы в разных регионах.
• Вторичная обмотка 7,5 кВ: рассчитана на короткие импульсные разряды, её индуктивность и рабочее напряжение определяют форму и длительность искрового импульса.
• Тепловой и электрический режим ED 33%: указывает допустимую длительность включения в цикле работы; при ED 33% трансформатор допускает режим с повторяемыми импульсами с последующим охлаждением, что важно для расчёта тепловых потерь и срока службы изоляции.
• Ток поджига 40 мА и сила тока 0,25 А: вторичный ток ограничивает энергию одиночного разряда; первичный ток и потери определяют энергопотребление — 60 ВА.
• Штекерные разъёмы Ø4 мм: стандартизированный интерфейс для высоковольтных кабелей, минимизирующий потери и обеспечивающий надёжный контакт в условиях вибрации и температурных изменений.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: достаточное для формирования устойчивого искрового промежутка в стандартных газовых горелках, уменьшает чувствительность к загрязнению электродов и вариациям давления топлива.
• Потребляемая мощность 60 ВА: определяет размер источника питания и трансформаторную загрузку; при проектировании электрощита учитывать пусковые и средние значения мощности.
• ED 33%: влияет на термическое проектирование: требуется обеспечить тепловой баланс и допустимую температуру обмоток при повторных включениях в цикле.
• Ток вторичной сети 40 мА: ограничивает энергию разряда, уменьшает износ электродов и вероятность образования паразитных искр, что повышает долговечность горелочного узла.
• Рабочая частота 50/60 Гц: обеспечивает совместимость с международными сетями без дополнительных преобразований.
• Класс защиты IP40: защита от твёрдых частиц более 1 мм; монтаж в окружающей среде с контролируемой чистотой и отсутствием прямого воздействия воды.

Сценарии эксплуатации и преимущества

Как работает этот трансформатор в реальном кейсе: распределённая газовая горелка получает от блока управления команду на розжиг; трансформатор формирует высоковольтный импульс 7,5 кВ через штекерный кабель Ø4 мм; искра пробивает зазор, ионизированная смесь инициирует горение. После успешного розжига блок управления прекращает импульсы и переводит систему в рабочий режим.

• Совместимость с сетями 230 В 50/60 Гц: упрощает интеграцию в существующие проекты.
• Контролируемая энергия импульса: снижает износ электродов и риск ложных срабатываний.
• Штекерный интерфейс Ø4 мм: облегчает обслуживание и замену без сварки или паяльных работ.
• ED 33%: позволяет рассчитывать ресурс и плановые интервалы охлаждения в циклических режимах эксплуатации.

Экспертное заключение

Для задач автоматического розжига газовых горелок при средних циклических нагрузках и требованиях по стандартному энергопотреблению трансформатор Danfoss EBI M 052F0033 подходит для интеграции в промышленные и коммунальные котловые установки. Его параметры — 7,5 кВ, 40 мА, 60 ВА, ED 33%, IP40 — соответствуют классическим требованиям к модулю розжига: стабильность импульса, управляемая энергия и совместимость с сетевой инфраструктурой. При проектировании систем обратить внимание на тепловой режим, пути развязки и длину высоковольтных кабелей во избежание отражённых импульсов и потерь.
