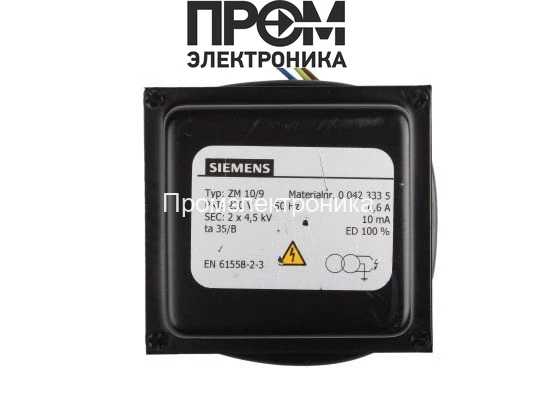

Трансформатор розжига Siemens ZM 10/9 00423335

Трансформатор розжига Siemens ZM 10/9 00423335 — техническое наименование и назначение

Трансформатор розжига Siemens ZM 10/9 00423335 — это электромагнитный преобразователь, предназначенный для формирования высоковольтного импульса поджига в газовых и жидкотопливных горелочных устройствах. Основная задача — генерировать стабильный импульс с напряжением порядка 4.5 кВ при контролируемом токе и продолжительности, обеспечивая надежную и повторяемую ионизацию межэлектродного пространства. Функция: формирование импульса поджига.

Конструктивные особенности и принцип работы

Устройство представляет собой силовой трансформатор с экранной обмоткой и жесткой электротехнической компоновкой, рассчитанной на длительную эксплуатацию при циклической работе. В первичной цепи предусматривается питание переменным током 50 Гц, номинальный потребляемый ток — 0.6 А. Вторичная обмотка сконструирована для получения высокого напряжения при малом выходном токе поджига — 10 мА, что характерно для искровых разрядников и электродов поджига.

Принцип работы: при подаче питания первичная обмотка создает переменное магнитное поле в ферритовом или ламинированном сердечнике, индуцирующее во вторичной обмотке высокое напряжение. Для обеспечения электробезопасности и минимизации наводок реализована ступенчатая изоляция между обмотками и экранное заземление; это снижает паразитные емкости и уменьшает вероятность ложных искр. Конструкция штекерных разъемов Ø6.3 мм упрощает подключение кабелей поджига и снижает контактное сопротивление в местах соединений.

Как работает трансформатор при длительной нагрузке: модель рассчитана на режим ED 100%, что означает допустимость непрерывной работы без перегрева при соблюдении температурных ограничений корпуса и теплоотвода. Для менеджмента тепла использованы материалы с повышенной теплопроводностью и оптимизированный витокоток обмоток, что уменьшает потери на вихревые токи и повышает КПД на рабочей частоте.

Ключевые технические характеристики

• Напряжение поджига 4.5 кВ: обеспечивает достаточную электрическую прочность для пробоя газовой среды и формирования стабильной искры при стандартных зазорах электродов;
• Ток поджига 10 мА: минимизирует энергетическую нагрузку на систему питания и электроды, снижая износ и продлевая срок службы элементов искрового разряда;
• Сила тока 0.6 А (первичная): влияет на нагрев обмоток и требует соответствующей схемы питания и предохранения на входе; при 0.6 А допустимо применение типовых предохранителей и кабельных сечений для систем горелок;
• ED 100%: конструктивная способность к непрерывной работе без циклических ограничений — важный параметр для промышленных установок с длительным горением;
• Штекерные разъемы Ø6.3 мм: стандартизированное подключение обеспечивает повторяемость электрического контакта и упрощает техническое обслуживание;
• Длина кабеля питания 550 мм: достаточная для размещения трансформатора внутри корпуса горелки или монтажного отсека без дополнительной удлинительной проводки;
• Габариты 9×6.4×3.8 см и вес 0.28 кг: компактность облегчает интеграцию в ограниченные монтажные пространства и уменьшает механическую нагрузку на крепления.

Сценарии эксплуатации и преимущества

Для чего нужен и где применим: трансформатор предназначен для стационарных и мобильных горелочных агрегатов малой и средней мощности, систем промышленного отопления, котельных установок и технологических печей, где требуется частая либо непрерывная инициация горения. Как работает в контексте интеграции: встраивается в управляющую электронику горелки между источником питания и электродом поджига; совместим со стандартными схемами контроля пламени и блокировками безопасности.

• Высокая воспроизводимость искрового разряда при заданных параметрах напряжения и тока;
• Проектирование для ED 100% — подходит для длительных рабочих смен и непрерывных процессов;
• Стандартизированные штекерные соединения — упрощают замену и обслуживание на месте;
• Компактные габариты и небольшой вес — минимизируют требования к монтажному пространству;
• Сбалансированные электротехнические характеристики — уменьшение паразитных потерь и стабильность работы при 50 Гц сети.

Экспертное заключение

Siemens ZM 10/9 00423335 — это специализированный трансформатор розжига со сбалансированными параметрами высокого напряжения и низкого тока, рассчитанный на непрерывную эксплуатацию. Модель подходит для задач, где требуется стабильный повторяемый импульс поджига при ограниченном монтажном пространстве и стандартном сетевом питании 50 Гц. При проектировании системы обращайте внимание на теплоотвод, монтажные крепления и соответствие схемы защиты первичной цепи его номинальному току.
