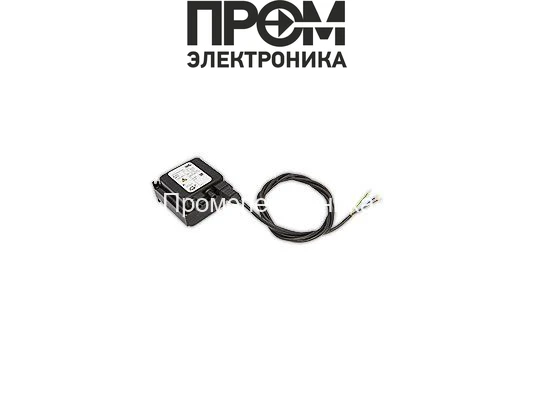

Трансформатор розжига Siemens ZM 20/10 00427112

Трансформатор розжига Siemens ZM 20/10 00427112 — назначение и область применения

Данный документ описывает конструкцию и эксплуатационные особенности трансформатора розжига Siemens ZM 20/10 00427112. Это высоковольтный модуль класса компонентов для горелочных и отопительных систем, предназначенный для формирования импульсного напряжения поджига. Основная функция — генерация напряжения поджига 5 кВ при токе поджига 20 мА для инициирования электрического разряда на электродах горелки и обеспечения устойчивого воспламенения топливно-воздушной смеси.

Конструктивные особенности и принцип работы

Конструкция трансформатора реализует классическую схему высоковольтного импульсного трансформатора с первичной обмоткой, рассчитанной на сетевое напряжение 230 В и рабочую частоту 50 Гц, и вторичной обмоткой, сформированной витковым соотношением, обеспечивающим выходное импульсное напряжение 5 кВ. Межвитковая и межобмоточная изоляция выполнена по отраслевым стандартам для обеспечения электрической прочности при повторяющихся импульсах.

Принцип работы: при подаче питания на первичную обмотку трансформатор формирует на вторичной обмотке высокое напряжение. Для формирования коротких импульсов поджига применяется либо непосредственная коммутация сетевого тока через управляющее реле, либо интеграция с электронным модулем розжига в составе горелочного контроллера. Высоковольтный вывод подключается к штекерным разъёмам поджига Ø4 мм, что обеспечивает согласованное электрическое соединение с кабелем поджига и минимизацию переходных сопротивлений.

Тепловой режим и режим работы регламентируются параметром длительности работы ED(DU) 33%. Это означает, что конструкция рассчитана на прерывистую работу с допустимым циклом включения, при котором средняя продолжительность включения относительно полного цикла не должна превышать 33%. В практической эксплуатации это оказывает влияние на режимы непрерывной эксплуатации и требования к отводам тепла из сердечника и корпуса.

Ключевые технические характеристики

• Выходное напряжение поджига 5 кВ: достаточное для преодоления пробойного напряжения между электродами в стандартных газовых горелках; влияет на длину искрового промежутка и на вероятность успешного воспламенения при различной плотности смеси.
• Ток поджига 20 мА: ограниченный протеканием тока через искровой промежуток; определяет энергию каждой искры и, совместно с напряжением, энергию поджига, что влияет на быстроту и надёжность срабатывания системы розжига.
• Сила тока потребления 1.1 А при 230 В: указывает на нагрузку на питающую сеть и на требования к предохранителям и коммутационной аппаратуре; позволяет рассчитать тепловые потери в первичной обмотке.
• Частота 50 Гц: стандартная сетевя частота; влияет на индуктивную реактивность первичной цепи и на параметры фильтрации помех в системе управления.
• Длина кабеля питания 2000 мм: облегчает интеграцию в разные компоновки шкафов и монтажных схем; уменьшает потребность в дополнительной разводке и снижает влияние падения напряжения на первичной обмотке.
• Класс пылевлагозащиты IP20: защищает от доступа пальцев и крупных твердых частиц; предполагает монтаж в защищённом от влаги месте, в соответствии с монтажными правилами для горелочных узлов.
• Штекерные разъёмы Ø4 мм: стандартизированный интерфейс для кабелей поджига; обеспечивает надёжное электрическое и механическое соединение в условиях вибронагрузок и температурных циклов.
• ED(DU) 33%: определяет допустимый рабочий цикл и необходимость организации адекватного теплового менеджмента при длительных сериях включений.

Сценарии эксплуатации и преимущества

Как работает и для чего нужен трансформатор розжига? Он применяется в системах, где требуется контролируемое возникновение электрической искры для инициирования горения: газовые и дизельные горелки с управляемыми форсунками, котельные установки с автоматикой розжига, лабораторные стенды для отладки систем зажигания.

Реальные кейсы использования:

• Монтаж в блочных горелочных модулях с шаговым контролем подачи топлива и контролем пламени.
• Интеграция в промышленные котельные, где требуется селективный поджиг нескольких камер с циклической нагрузкой.
• Замена штатных высоковольтных модулей при ремонте и техобслуживании отопительного оборудования в котельных средних размеров.

Преимущества в инженерном контексте:

• Прозрачная электрическая спецификация позволяет точно рассчитать схемы защиты и коммутации.
• Стандартизированные соединения упрощают монтаж и диагностику с применением аналоговых измерений напряжения/тока.
• Ограниченный ток поджига снижает энергоёмкость импульса и уменьшает износ изоляторов при повторных поджиговых циклах.

Экспертное заключение

По совокупности параметров Siemens ZM 20/10 00427112 представляет собой типичный высоковольтный трансформатор для прерывистого режима работы в горелочных системах. Модель подходит для задач, где требуется стабильная генерация импульса 5 кВ / 20 мА при сетевом питании 230 В, 50 Гц, при монтаже в защищённом корпусе или шкафу (IP20) и при соблюдении допустимого рабочего цикла ED(DU) 33%. Для проектирования систем следует учитывать ограничения по цикличности и обеспечивать адекватный отвод тепла и защиту первичной цепи.
