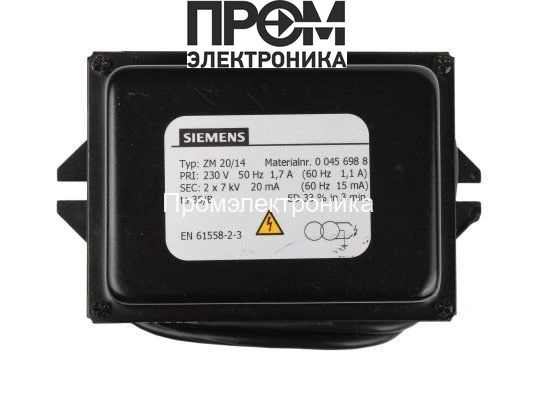

Трансформатор розжига Siemens ZM 20/14 00456988

Трансформатор розжига Siemens ZM 20/14 00456988 — назначение и функциональная роль

Данное изделие представляет собой промышленный трансформатор розжига для газовых горелок и систем автоматического поджига. Класс устройства — стационарный модуль высокого напряжения средней мощности, предназначенный для формирования импульса поджига при работе с запальной и основными горелочными узлами. Основная функция — преобразование сетевого питания в импульсное высокое напряжение для воспламенения газовой смеси.

Конструктивные особенности и принцип работы

По конструкции трансформатор содержит первичную и вторичную обмотки с изоляцией, рассчитанной на работу при напряжении вторичной обмотки до 7 кВ. На первичной стороне изделие рассчитано на питание от стандартной сети 230 В, 50 Гц, рабочий ток первичной обмотки составляет 1.7 А, что задаёт допустимую нагрузку на проводку и автоматизацию горелочного контура.

Принцип работы опирается на электромагнитную индукцию: переменное сетевое напряжение прикладывается к первичной обмотке, в сердечнике формируется магнитный поток, который индуцирует вторичное напряжение высокого значения. Для поджига используется импульс с ограниченным током (20 мА), обеспечивающий устойчивую искру при контакте с электродом и минимизирующий тепловую нагрузку на электродные выводы.

Ключевые конструктивные решения: конфигурация обмоток и класс диэлектрической изоляции, рассчитанные на повторные импульсы при цикле включения ED 33%; штекерные выводы Ø4 мм для подключения кабелей поджига, что упрощает модульную интеграцию в горелочные блоки; кабель питания длиной 1000 мм обеспечивает необходимый запас для размещения в шкафах и монтажных панелях. Класс защиты корпуса — IP00, что подразумевает отсутствие защиты от пыли и влаги и требует установки в защищённом помещении или внутри шкафа.

Ключевые технические характеристики

• Напряжение питания 230 В, 50 Гц: совместимость с промышленными и коммунальными сетями; влияние на выбор кабельных каналов и предохранительных устройств.
• Напряжение поджига 7 кВ: обеспечивает достаточно высокий потенциал для образования стабильной искровой дуги на электродах при стандартном зазоре, критично для стабильного воспламенения газо-воздушной смеси.
• Ток поджига 20 мА: ограниченный ток снижает эрозию электродов и тепловую нагрузку на вторичную обмотку, продлевая срок службы узла поджига.
• Сила тока первичной 1.7 А: определяет энергопотребление при включении; важно учитывать при расчёте цепей защиты и трансформаторных источников питания.
• Продолжительность работы ED 33%: обеспечивает допустимый термический режим при циклической работе; при постоянном режиме требуется дополнительное охлаждение или редукция нагрузки.
• Штекерные Ø4 мм: стандартизированное соединение упрощает замену и сервисное обслуживание, снижает время простоя при ремонте.
• Длина кабеля 1000 мм: достаточна для монтажа в типовых установках, уменьшает необходимость в дополнительных удлинителях.
• Класс IP00: требует размещения в контролируемой среде; при установке на открытом воздухе необходимы защитные кожухи или боксы с соответствующим IP-рейтингом.

Сценарии эксплуатации и преимущества

Как работает трансформатор в типовом контуре: при команде автоматики сетевое питание подаётся на первичную обмотку, формируется импульс вторичного высокого напряжения, искра между электродами инициирует поджиг запальной смеси, после чего срабатывает главный газовый клапан и горелка переходит в рабочий режим.

• Индустриальные котельные: надёжный модуль для автоматизированных горелочных установок с циклическим режимом работы.
• Пусковые системы: используется в штатных и резервных поджиговых контурах для снижения погрешности запуска.
• Сервис и замена: форм-фактор и штекерные подключения упрощают замену в полевых условиях.
• Экономия ресурса электродов: ограниченный ток и контролируемый ED уменьшают износ и число технических вмешательств.

Экспертное заключение

Трансформатор Siemens ZM 20/14 00456988 предназначен для циклических газовых поджигов с требованием к высокому вторичному напряжению при контролируемом токе. Рекомендуется к использованию в защищённых монтажных отсеках, в составе автоматизированных горелочных систем и котельного оборудования с периодическими пусками. Для длительной непрерывной эксплуатации следует учитывать параметр ED 33% и возможную необходимость дополнительных мер по отводу тепла.
