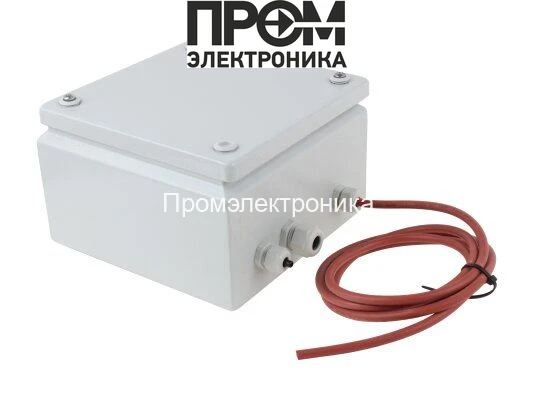

Трансформатор розжига Siemens ZE 23/8,5 в установочном шкафу

Трансформатор розжига Siemens ZE 23/8,5 в установочном шкафу — назначение и область применения

Представленный узел — это промышленный трансформатор розжига серии Siemens ZE, смонтированный в монтажном шкафу для интеграции с горелочными агрегатами котельных установок. Устройство относится к классу высоковольтных импульсных трансформаторов поджига и предназначено для формирования стабильного импульсного высокого напряжения для инициирования электрического разряда в электродах или свечах поджига газовых и жидкотопливных горелок. Основная функция — генерация устойчивого импульсного напряжения 8.5 кВ при заданном токе поджига, обеспечивающая воспламенение горючей смеси в широком диапазоне эксплуатационных условий.

Конструктивные особенности и принцип работы

Конструкция основана на силовом сердечнике с концентрацией магнитного потока, обмотках первичной и вторичной, высоковольтной изоляции и встроенной системой теплового рассеяния в сборном шкафу. На первичной стороне трансформатор рассчитан на питание от 240 В переменного тока с частотой 50/60 Гц, что обеспечивает совместимость с базовыми сетевыми стандартами. Первичная обмотка выполнена с учетом минимизации паразитных емкостей и сохранения допустимого уровня трансформаторного коэффициента.

На вторичной стороне формируется повышенное напряжение порядка 8.5 кВ. Генерация разрядного тока осуществляется через строго контролируемую вторичную индуктивность и ограничивающие элементы, что формирует рабочий ток поджига 23 мА при номинальном режиме и порядка 17 мА при пониженной нагрузке. Комбинация высокого напряжения и ограниченного тока дает необходимую энергию импульса для преодоления пробойного напряжения на зазоре свечи по закону Паскаля/Пашена и обеспечивает воспламенение без длительных термовоздействий на элементы.

Термический режим и допустимая продолжительность работы обозначены как ED(DU) 33%. Это означает циклический режим нагрузки с включением и выключением, где средняя тепловая нагрузка рассчитана на непрерывную эксплуатацию при заявленной кратности циклов. В конструкции применены материалы с высокой диэлектрической прочностью и механической стойкостью к коронному разряду, снижению наводок и деградации изоляции.

Ключевые технические характеристики

• Напряжение поджига 8.5 кВ: обеспечивает достаточный потенциал для инициации искрового разряда на типовых свечах поджига и коротких межэлектродных зазорах; влияет на требуемую длину электродов и дистанцию до горючей смеси.
• Ток поджига 23/17 мА: регулирует энергию импульса (E≈U·I·t) и минимизирует перенагрев контактов; уменьшение тока снижает энергопотребление и продлевает срок службы контактов.
• Сила тока 1 / 0.7 А (первичная): определяет нагрузку на первичную обмотку и выбор защитных автоматов в щите; важно при расчётах питающей цепи и падения напряжения.
• Частота 50/60 Гц: совместимость с глобальными сетями; частота влияет на магнитное насыщение сердечника и требования к ферритам/стальному сердечнику.
• Электропитание 240 В: упрощает подключение к промышленным линиям; требует корректной фильтрации помех для предотвращения ложных импульсов.
• Продолжительность работы ED(DU) 33%: регламент теплового режима; влияет на интервал включений и необходимость пассивного/активного охлаждения.

Сценарии эксплуатации и преимущества

Типовые сценарии: запуск газовых и жидкотопливных горелок в котельных и промышленных печах; резервные и циклические системы розжига; интеграция в шкафы управления теплообменного оборудования. Устройство применимо в условиях переменного сетевого напряжения и при колебаниях температуры окружающей среды.

• Надёжность поджига при изменениях давления и состава смеси: высокая энергия импульса компенсирует рост пробойного напряжения при неблагоприятных условиях.
• Защита от перегрева: режим ED обеспечивает допустимую цикличность и снижение риска термической деградации.
• Совместимость с 50/60 Гц и 240 В: упрощает интеграцию в существующие установки.
• Контролируемая энергия разряда: снижает механическое и электрическое изнашивание свечей и электродов.

Экспертное заключение

Модель Siemens ZE 23/8,5 в установочном шкафу предназначена для задач регулярного розжига промышленных горелок при циклической нагрузке. При необходимости точного расчёта системы розжига следует учитывать энергию импульса, токи первичной стороны и ED 33% для корректного подбора защит и охлаждения. Устройство подходит для интеграции в автоматизированные шкафы управления котельными системами, где требуется стабильное высоковольтное формирование импульсов и совместимость с сетями 240 В, 50/60 Гц.
