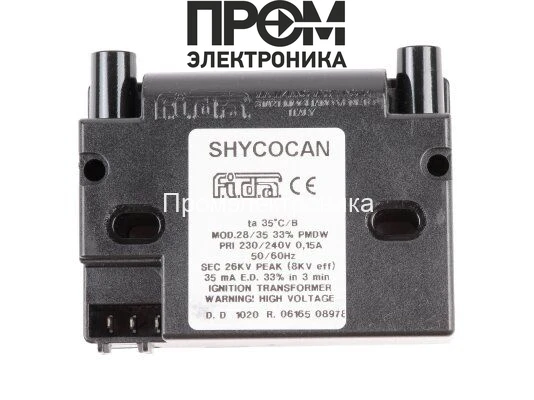

Трансформатор розжига FIDA 28/35 PMDW

Трансформатор розжига FIDA 28/35 PMDW — техническое наименование и назначение

Трансформатор розжига FIDA 28/35 PMDW — компактное импульсное устройство класса трансформаторов поджига для газовых и дизельных горелочных модулей промышленных котлов. Предназначен для формирования высоковольтного импульса порядка 7 кВ при ограниченном вторичном токе для инициирования электрического разряда в камере поджига. Основная функция — обеспечение стабильного воспламенения топливной смеси при штатной работе системы автоматики.

Конструктивные особенности и принцип работы

Конструкция соответствует типовой архитектуре трансформаторов розжига: намотка первичной обмотки на магнитопроводе, изолированная вторичная высоковольтная обмотка и гальванически разделённые выводы. Во время подачи сети 230–240 В на первичную обмотку формируется магнитный поток в сердечнике; вторичная обмотка, имеющая повышенное число витков, преобразует этот поток в высокое напряжение порядка 7 кВ, достаточное для пробоя газового зазора или инициирования искры в свечах поджига.

Ключевой параметр — соотношение витков и диэлектрическая прочность изоляции вторичной обмотки. Ограничение вторичного тока до 35 мА снижает вероятность стойкого электрического пробоя и тепловой перегрузки. Первичный ток 0.15 А при номинальном напряжении определяет тепловую нагрузку и влияет на выбор сечения проводов и теплоотвода. Частотная совместимость 50/60 Гц обусловлена магнитной индукцией сердечника и сопротивлением обмоток; изменение частоты изменяет индуктивное сопротивление первичной обмотки и, соответственно, фазовые характеристики тока.

Ключевые технические характеристики

• Напряжение поджига 7 кВ: обеспечивает достаточную амплитуду поля для пробоя газового промежутка при стандартных зазорах электродов, влияет на длину искрового разряда и стабильность воспламенения.
• Ток поджига 35 мА: лимитирует энергию разряда, снижая риск эрозии электродов и предотвращая переход разряда в длительный дуговой режим; важен для срока службы свечей поджига.
• Сила тока первичной обмотки 0.15 А: определяет тепловыделение в обмотках и требования к питающей сети; влияет на допустимую длительность включения при заданном классе изоляции.
• Продолжительность работы ED 33%: означает допустимую длительность включения в цикле (например, 33% времени в рамках заданного периода) для предотвращения перегрева и деградации изоляции при длительных циклах поджига.
• Класс пылевлагозащиты IP44: защищает устройство от попадания твердых тел диаметром >1 мм и от брызг воды с любого направления, что упрощает монтаж в котельных с умеренным уровнем влажности и пыли.
• Габариты 8.5×3.8×6.9 см и вес 0.2 кг: компактность облегчает интеграцию в ограниченном по объему монтажном отсеке без значительного влияния на термические условия шкафа управления.
• Штекерные разъёмы Ø4 мм: совместимы с распространёнными кабелями поджига и упрощают проведение монтажных и сервисных операций.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальной системе: при подаче команды автоматики подаётся сетевое напряжение на первичную обмотку, трансформатор формирует высоковольтный импульс на штекерных контактах Ø4 мм, искра возникает в камере поджига, автоматика фиксирует пламя, трансформатор отключается. При отсутствии подтверждения пламени цикл повторяется с учётом ED 33% для предотвращения перегрева.

• Интеграция в котельные модули: подходит для узлов автоматического поджига с ограниченным пространством установки.
• Повышенная надёжность эксплуатации: ограничение вторичного тока и расчёт ED минимизируют тепловой износ и электрическую эрозию.
• Совместимость с сетями 230–240 В и частотами 50/60 Гц: позволяет применять трансформатор в различных энергетических зонах без дополнительных узлов преобразования.
• Защита от пыли и брызг (IP44): уменьшает требования к дополнительной инкапсуляции в стандартных котельных условиях.

Экспертное заключение

Для задач инициирования искрового поджига в промышленных отопительных горелках модель FIDA 28/35 PMDW представляет собой типовой трансформатор с параметрами, оптимизированными по энерговооружённости импульса и тепловому режиму. Рекомендуется применять в системах, где требуются 7 кВ при ограниченном вторичном токе и при цикличности работы не более 33%. При проектировании шкафа управления следует учитывать первичный ток 0.15 А и обеспечить естественное или принудительное охлаждение при длительных сериях включений.
