Трансформатор розжига Cofi TRS515PC/3

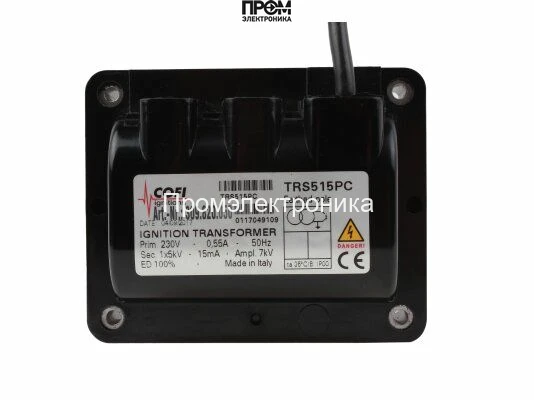

Трансформатор розжига Cofi TRS515PC/3 — высоковольтный модуль поджига для промышленных горелочных систем

Это высоковольтный импульсный преобразователь, специализированный для обеспечения поджига топлива в промышленных котельных горелках. Класс изделия — трансформатор розжига/искусственный источник высокого напряжения для стационарных отопительных горелок. Основная функция — формирование стабильного высоковольтного импульса для инициации электрического пробоя между электродами поджига и рабочей камерой горелки.

Конструктивные особенности и принцип работы

Устройство реализовано по схеме высоковольтного трансформатора с первичной обмоткой, рассчитанной на питание от 230 В, и вторичной обмоткой с высоким числом витков для получения выходного напряжения порядка 5 кВ. Преобразование осуществляется за счёт индуктивного соотношения витков и оптимизированного магнитопровода для минимизации потерь при частотах коммутации, типичных для горелочных модулей.

Формирование искрового разряда обеспечивается импульсным режимом: первичная обмотка запитывается через драйвер коммутации, который кратковременно нагружает магнитопровод, затем при резком переключении на вторичной обмотке формируется высоковольтный импульс. При этом ключевой параметр — выходной ток поджига 15 мА, который в комбинации с напряжением обеспечивает требуемую плотность тока и энергию для преодоления пробойного давления воздуха и образования устойчивой искры.

Конструкция учитывает тепловую стабильность при длительной работе: заявленный коэффициент рабочей нагрузки — ED(DU) 100%, что указывает на возможность непрерывной эксплуатации без периодов принудительного охлаждения при соблюдении условий монтажа. Габариты и масса (10.7x7x8.4 см, 0.5 кг) оптимизированы для штекерного крепления и интеграции в блок горелки с минимальным тепловым воздействием.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает достаточный потенциал для формирования устойчивого электрического разряда в условиях стандартного межэлектродного зазора; влияет на величину энергии одного импульса и на диапазон допустимых зазоров между электродами.
• Ток поджига 15 мА: определяет удельную плотность тока при пробое; обеспечивает воспламенение при типичных искровых условиях без чрезмерной эрозии электродов.
• Сила тока 0.55 А (первичная): влияет на тепловыделение в первичной обмотке и на требования к цепи питания; совместима с источниками питания 230 В с соответствующим предохранением.
• Электропитание 230 В: унификация питания упрощает интеграцию в промышленные шкафы и упрощает замену модулей без дополнительных преобразователей.
• ED(DU) 100%: допускает непрерывную работу в режимах длительных непрерывных циклов, уменьшает требования к сервисной цикличности и продлевает срок службы в стационарных установках.
• Класс пылевлагозащиты IP00: отсутствие защитной оболочки требует монтажа в защищённом корпусе горелки или котла; не рекомендуется эксплуатация в агрессивной среде без дополнительной инкапсуляции.
• Штекерные разъёмы Ø4 мм и длина кабеля 500 мм: обеспечивают совместимость с типовыми проводами поджига и удобство монтажа при стандартном расположении модулей в горелке.
• Габариты 10.7x7x8.4 см, масса 0.5 кг: компактность уменьшает инерционность при установке и снижает механические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: при старте системы управляющий контроллер подаёт питание на первичную обмотку трансформатора; внутри формируется высоковольтный импульс, который через изолированные провода и Ø4 мм штекеры доставляется к электродам поджига; искра инициирует воспламенение газовоздушной смеси. Устройство применимо в цепях, где требуется частый и надёжный розжиг при высокой продолжительности работы.

• Индуктивная коммутация: снижает пиковые перенапряжения на силовой части при коммутации, уменьшает электрические помехи в системе управления.
• Непрерывная эксплуатация: ED100% делает изделие предпочтительным для установок с длительными рабочими циклами и минимальными паузами на охлаждение.
• Совместимость с промышленными стандартами: типовые Ø4 мм разъёмы и питание 230 В упрощают интеграцию и замену.
• Компактность: облегчает модернизацию существующих горелок без существенной переделки монтажных панелей.

Экспертное заключение

Модель отвечает инженерным требованиям для стационарного высоковольтного модуля поджига: при соблюдении условий монтажа и защиты от внешней влаги она предоставляет стабильный импульсный розжиг с энерговооружённостью, достаточной для большинства промышленных горелочных приложений. Рекомендуется для систем, где требуется частый розжиг и непрерывная эксплуатация при стандартном электрическом питании 230 В; не подходит для эксплуатации вне закрытых/контролируемых корпусов без дополнительной защиты от пыли и влаги.
