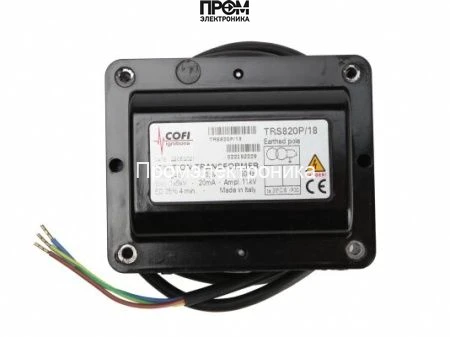

Трансформатор розжига Cofi TRS820P/18

Трансформатор розжига Cofi TRS820P/18 — назначение и область применения

Трансформатор розжига Cofi TRS820P/18 — это ступенчатый повышающий трансформатор специализированного назначения для систем поджига газовых и жидкотопливных горелок промышленных котлов. Устройство относится к классу электромеханических трансформаторов поджига и предназначено для формирования высоковольтного импульса поджига 8 кВ при питающем напряжении 240 В. Основная функция — генерация устойчивой искры в условиях циклической эксплуатации с ограничением по длительности включения.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме повышающего трансформатора: первичная обмотка рассчитана на сеть 240 В и номинальный ток первичной цепи 0,9 А, вторичная — на получение импульсного высокого напряжения 8 кВ при ограниченном токе вторичной цепи 20 мА. Сердечник выполнен из ламинированной электротехнической стали для снижения потерь на вихревые токи и уменьшения намагничивающего тока в режиме частых включений.

Электрическая защита реализована через конструктивно заданный предел сквозного тока на вторичной стороне и температурную стабильность изоляции, соответствующую промышленным стандартам для трансформаторов поджига. Параметр ED (DU) 25% означает допустимую продолжительность включения в цикле (25% рабочей нагрузки), что определяет режим теплового равновесия и необходимое время охлаждения между импульсами.

Штекерные разъемы диаметром Ø4 мм совместимы с типовыми кабелями поджига и обеспечивают низкое контактное сопротивление. Класс пылевлагозащиты IP 00 указывает на отсутствие специальной пломбировки: при установке требуется предусмотреть защитный монтаж в герметичных корпусах или помещениях с контролируемой средой.

Как работает: при подаче напряжения на первичную обмотку происходит намагничивание сердечника, что через трансформацию индукции формирует высоковольтный потенциал на вторичной обмотке; искровой разряд осуществляется при достижении пробойного потенциала между электродами горелки. Для чего нужен: обеспечивает повторяемую и стабильную инициацию горения в условиях изменяющихся параметров подачи топлива и давления газа.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает достаточный пробивной потенциал для образования искры на стандартных зазорах электродов в горелках; влияет на устойчивость поджига при загрязнении электродов и изменении давления топлива.
• Ток поджига 20 мА: ограничивает энергию искрового разряда, минимизируя износ электродов и снижая риск полноценного тока утечки через газовую среду.
• Сила тока первичной обмотки 0,9 А: определяет нагрузку на сеть и требования к предохранительной аппаратуре в шкафу управления.
• ED 25%: регламентирует тепловой режим — требует циклического режима работы с периодами охлаждения; прямое следствие — выбор коммутации и времени включения в алгоритмах управления горением.
• Габариты 11×8,6×6,8 см: компактный форм-фактор упрощает интеграцию в монтажные отсеки и замену в существующих блоках поджига.
• Класс IP 00: необходим монтаж в сухой, защищённой от пыли и брызг среде; не предназначен для уличной установки без дополнительной защиты.
• Штекер Ø4 мм: совместимость с распространёнными кабелями поджига упрощает сервис и уменьшает время простоя при замене.

Сценарии эксплуатации и преимущества

Реальные кейсы: запуск вспомогательных и главных горелок в котельных среднего и крупного класса, резервные системы поджига в промышленных печах, использование в устройствах с программируемой логикой управления (PLC) при циклическом режиме розжига.

• Невысокая тепловая инерция: подходит для частых импульсных поджигов при соблюдении режима ED.
• Совместимость с типовыми интерфейсами: упрощает замену в полевых условиях.
• Компактность и монтажная гибкость: экономит пространство в шкафах управления.
• Итальянское происхождение: соответствует европейским производственным стандартам в данной категории.

Экспертное заключение

Трансформатор Cofi TRS820P/18 целесообразен для систем с циклическим режимом поджига при условии организации правильной защиты от внешней среды и соблюдения режима ED 25%. Рекомендуется для модернизации и сервисного замещения в промышленных горелочных установках, где критичны стабильность высокого напряжения поджига и компактность блока поджига.
