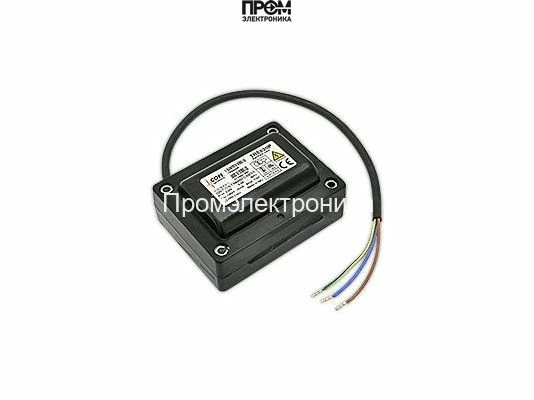

Трансформатор поджига Cofi TRS820P

Трансформатор поджига Cofi TRS820P — предназначение и область применения

Трансформатор поджига Cofi TRS820P — это специализированный высоковольтный модуль для формирования искрового разряда в системах розжига газовых горелок. Устройство относится к классу электронно-трансформаторных генераторов искры и используется в промышленном и коммерческом тепловом оборудовании для инициирования воспламенения топливовоздушной смеси. Основная функция — генерация стабильного импульсного напряжения для создания контролируемого искрового разряда между электродами или наконечником свечи поджига.

Конструктивные особенности и принцип работы

Ключевая архитектура TRS820P представляет собой сетевой входной узел, высоковольтный трансформатор и выходной кабель поджига в пластиковом корпусе. На вход подаётся стандартное переменное напряжение 230 В, которое через первичную обмотку трансформатора и схему импульсного переключения преобразуется в высокое импульсное напряжение 1x8 кВ. Преобразование реализовано через повышающую обмотку с шаговой индуктивностью, рассчитанной на обеспечение стабильного пикового напряжения при токе утечки и паразитных емкостях установки.

Импульсная природа выхода снижает тепловую нагрузку на трансформатор и позволяет соблюдать режим ED(DU) 25%, то есть отношение времени работы к периоду в 25%. Это критично для обеспечения долговременной работы без перегрева: при циклах розжига устройство допускает непрерывную генерацию только в пределах указанного коэффициента загрузки. Защита реализована через температурные и токовые ограничения; встроенная схема ограничивает ток первичной цепи до значения порядка 1 А, а на выходе поддерживается ток поджига порядка 20 мА, достаточный для образования устойчивого искрового канала в газовой смеси без избыточной энерговыделяющей способности.

Ключевые технические характеристики

• Напряжение поджига 1×8 кВ: обеспечивает напряжённость электрического поля, достаточную для пробоя газовой прослойки в стандартных свечах поджига и междуэлектродных зазорах при допустимых уровнях влажности и давления; влияет на длину и стабильность искры.
• Ток поджига 20 мА: заданный пиковый ток определяет энергию импульса и скорость образования канала ионизации; баланс между напряжением и током минимизирует эрозию электродов и снижает вероятность ложных срабатываний.
• Входной ток/ограничение 1 А: лимит на первичной стороне защищает цепь питания и обеспечивает совместимость с защитными элементами горелочного узла; влияет на тепловой режим и выбор предохранителей в монтажной схеме.
• ED(DU) 25%: спецификация длительности включения диктует требования к цикличности работы — при длительных периодах розжига требуется обеспечить периоды отдыха для рассеивания тепла во избежание деградации изоляции.
• Длина питающего кабеля 380 мм: обеспечивает удобство монтажа в типичных конструкциях горелок, уменьшает необходимость в удлинителях и снижает влияние паразитных ёмкостей на форму импульса.
• Пластиковый корпус и изоляция: пластиковый корпус с диэлектрическими характеристиками обеспечивает электрическую изоляцию и защиту от механических воздействий; конструкция корпуса влияет на тепловой обмен и радиацию электромагнитных помех.
• Производитель/страна: Cofi, Италия — указывает на применение промышленных стандартов проектирования и материалов, что важно при оценке напряженностных режимов и долговечности обмоток.

Сценарии эксплуатации и преимущества

Как работает и для чего нужен трансформатор поджига? В типичном сценарии модуль подключается к сети 230 В и к электроду поджига горелки. По команде управления формируется серия импульсов высокого напряжения, которые формируют искру в начале цикла горения. Устройство применимо в следующих кейсах:

• Атмосферные и наддувные газовые горелки в котельных и промышленных печах, где требуется повторяемый и контролируемый розжиг.
• Системы с частыми старт-стоп циклами, где важна устойчивость искрообразования при переменных условиях давления и состава смеси.
• Модернизация узлов розжига старых горелок; совместимость с сериями Cofi TRS и типовыми электродами.

Преимущества конструкции:

• Точный контроль импульсных параметров позволяет снизить износ электродов и увеличить интервал между техническими обслуживанием.
• Ограничение коэффициента ED уменьшает риск перегрева и продлевает ресурс обмоток и изоляции.
• Компактность и стандартные электрические параметры упрощают интеграцию в существующие панели управления и монтажные каркасы.

Экспертное заключение

По совокупности параметров трансформатор поджига Cofi TRS820P предназначен для задач периодического розжига газовых горелок с цикличностью работы, соответствующей режиму ED 25%. Технически модель оптимизирована для систем, где приоритет — стабильное формирование искры при минимальной энергетической нагрузке на систему и контролируемой эрозии электродов. Рекомендуется для применения в промышленных котельных и коммерческих отопительных агрегатах с типовыми свечами поджига; при интеграции следует учитывать требования по охлаждению и периодам покоя, а также соответствие схемы заземления и помехоподавления в электроустановке.
