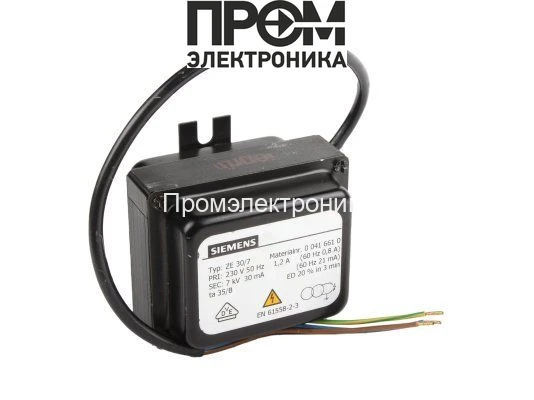

Трансформатор розжига Siemens ZE 30/7 00416610

Трансформатор розжига Siemens ZE 30/7 00416610 — назначение и область применения

Трансформатор розжига Siemens ZE 30/7 00416610 — специализированный электромагнитный модуль для генерации высоковольтных импульсов поджига топливно-воздушной смеси в атмосферных и наддувных горелках. Класс прибора — узел силовой электроники горелочных систем промышленного и коммерческого отопления. Основная функция устройства — формирование стабильного высоковольтного импульса для пробоя искрового зазора и инициации устойчивого горения топлива.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме высокочастотного силового трансформатора с изолирующим первичным контуром. На первичной стороне трансформатора непосредственно питается цепь управления от сети 50 Гц, которая через обмотку с расчётным сопротивлением ограничивает рабочий ток до 1.2 А. Вторичная обмотка сконструирована для создания импульсного напряжения порядка 7 кВ при номинальном режиме, необходимого для пробоя газового зазора.

Принцип работы основан на преобразовании первичной сетевой энергии в энергию коротких высоковольтных импульсов. При подаче питающего напряжения через первичную обмотку на сердечнике наводится магнитный поток, изменение которого индуцирует во вторичной обмотке требуемое напряжение поджига. Для обеспечения долговременной работы при циклической нагрузке реализована ограниченная длительность включения — ED 20%, что соответствует требованиям по термической стабильности и перегреву обмоток.

Контакты поджига выполнены в виде штекерных разъёмов диаметром Ø4 мм, что обеспечивает совместимость с типовыми поджигающими проводами и минимизирует переходное сопротивление. Конструкция корпуса и схема заземления рассчитаны на эксплуатацию в защищённой среде (класс пылевлагозащиты IP 00), поэтому монтаж должен выполняться в шкафах или корпусах с соответствующей степенью защиты.

Ключевые технические характеристики

• Напряжение поджига 7 кВ: обеспечивает достаточный запас для пробоя стандартных искровых зазоров и стабильного образования плазменного канала даже при незначительных загрязнениях электрических контактов; влияет на выбор длины и диаметра изолированных проводов.
• Сила тока 1.2 А по первичной обмотке: определяет тепловыделение и требует расчёта системы охлаждения или режима работы в соответствии с ED 20% для предотвращения перегрева.
• Ток поджига 30 мА: задаёт энергию искрового разряда; достаточно для инициации поджига широкого диапазона газов и жидких топлив в промышленных горелках при правильной геометрии электрода.
• Продолжительность работы ED 20%: критична для долговечности — означает, что модуль рассчитан на циклическую работу с ограничением времени включения, что нужно учитывать при проектировании режимов автоматического запуска.
• Штекерные разъёмы Ø4 мм: упрощают интеграцию в существующие жгуты, снижают контактную нестабильность и облегчают замену без перепайки.
• Длина кабеля питания 100 мм: указывает на необходимость прокладки питания и размещения трансформатора в непосредственной близости от узла управления; при большей дистанции требуется удлинение с учётом потерь и помех.
• Класс защиты IP 00: подразумевает отсутствие внешней защиты от пыли и влаги; монтаж обязателен в защищённом корпусе или щите управления с соответствующим IP.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он применяется: он служит ключевым компонентом в системах розжига атмосферных и наддувных горелок котельного и технологического оборудования, в том числе при последовательном автоматическом запуске горелочных каскадов. Его используют в условиях, где требуется часто повторяемый импульсный розжиг с контролируемым тепловым режимом.

• Интеграция в шкафы управления горелкой: компактная длина кабеля и штекерные соединения упрощают монтаж и обслуживание.
• Режимы циклического запуска: ED 20% обеспечивает предсказуемое тепловое поведение в коротких циклах поджига.
• Совместимость с типовыми поджигающими проводами Ø4 мм: снижает вероятность неплотных контактов и пробоев в местах соединений.
• Применение в технологических процессах: подходит для котлов малой и средней мощности, сушильных камер, пекарных и промышленных печей, где требуется частый автоматический розжиг.

Экспертное заключение

Трансформатор розжига Siemens ZE 30/7 00416610 представляет собой типичный модуль для импульсного поджига с фиксированными параметрами высоковольтной части и ограничением по продолжительности включения. При проектировании системы следует учитывать ED 20% и класс защиты IP 00, планировать размещение в защитном корпусе и прокладку питания на минимальную длину. Модель подходит для задач с частыми циклическими запусками при условии соблюдения теплового режима и корректной изоляции высоковольтной части.
