Трансформатор розжига Siemens ZE 30/7 00415539

Трансформатор розжига Siemens ZE 30/7 00415539 — техническое наименование и назначение

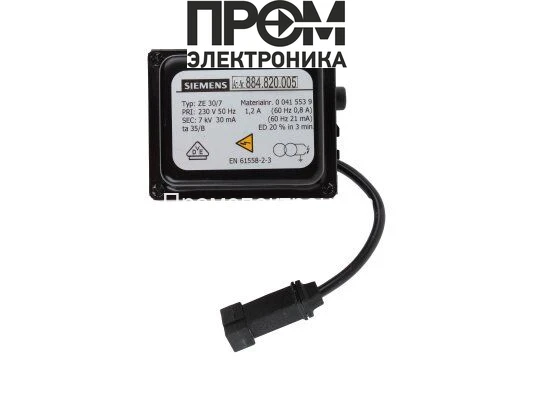

Трансформатор розжига Siemens ZE 30/7 00415539 — это индуктивный высоковольтный преобразователь, предназначенный для формирования импульса высокого напряжения в системах поджига газовых и жидкотопливных горелок. Устройство относится к классу отдельных блоков поджига с автономным первичным питанием 230 В и служит для создания электрического пробоя в искровом зазоре или на электродах запального узла. Основная функция — обеспечение повторяемой высоковольтной импульсной вспышки при ограниченном среднем энергопотреблении.

Конструктивные особенности и принцип работы

В основе трансформатора — магнитопровод с витковыми обмотками: первичная рассчитана на сети 230 В при частоте 50/60 Гц, вторичная обмотка сформирована для выдачи до 7 кВ при ограниченном токе поджига. Повышение напряжения достигается за счёт трансформаторного отношения витков и конструктивной развязки обмоток. Высоковольтный выход подключается к штекерному разъёму Ø4 мм, что обеспечивает стандартизированное сопряжение с электродами и кабелями поджига.

Процесс формирования искрового разряда описывается законами электрического пробоя диэлектриков: при достижении напряжения на зазоре превышающего критическое (зависит от состава и давления газа, геометрии электрода и длины зазора) происходит лавинный разряд. Трансформатор обеспечивает необходимое пиковое напряжение и поддерживает искру током порядка 30/21 мА, что ограничивает энергию одного импульса и уменьшает риск термического повреждения электродов.

Режим работы определяется скважностью: изделие сертифицировано на ED(DU) до 20 %, то есть допускает короткие включения с пропорцией рабочего времени не более 20 %. Это важно при проектировании циклов поджига, поскольку тепловые потери в магнитопроводе и перегрев изоляции лимитируют длительную работу.

Ключевые технические характеристики

• Напряжение поджига 7 кВ: обеспечивает запас напряжения для пробоя типичных искровых зазоров в горелочных камерах; влияет на допустимую длину зазора и устойчивость поджига при изменении состава газа и давления.
• Ток поджига 30 / 21 мА: ограничивает энергию импульса и величину теплового воздействия на электроды; сниженный ток в режиме 21 мА указывает на режимы с пониженным энергетическим уровнем для уменьшения износа.
• Сила тока первичной обмотки 1.2 / 0.8 А: определяет потребление от сети 230 В и нагрев трансформатора; при проектировании цепей питания нужно учитывать пусковые и рабочие значения для предохранителей и кабельных сечений.
• Частота 50/60 Гц: совместимость с основными сетями питания; при 60 Гц изменяется индуктивное сопротивление первичной обмотки, что влияет на амплитуду тока и теплоотдачу.
• Длина кабеля электропитания 100 мм и штекерные Ø4 мм: указывают на необходимость минимизации переходных сопротивлений и контроля контакта; короткий кабель требует аккуратной организации подключения в монтажном отсеке.
• Класс пылевлагозащиты IP00: отсутствие защиты означает обязательный монтаж в защищённом объёме с ограничением попадания пыли и влаги; влияет на выбор места установки и требования по герметизации корпуса горелки.
• ED(DU) 20 %: определяет режимы цикличности: при частых попытках розжига требуется контроль интервала между импульсами и оценка теплового ресурса трансформатора.

Сценарии эксплуатации и преимущества

Типовые сценарии включают: автоматический розжиг камер сжигания в котельных установках, запуск горелок в технологических печах, а также резервные поджиговые узлы в промышленном и коммунальном хозяйстве. Трансформатор применяется как заменяемая запасная часть в серийных горелочных установках, где требуются стандартизированные разъёмы и предсказуемая динамика импульса.

• Совместимость с сетями 230 В 50/60 Гц: упрощает интеграцию в международных установках.
• Ограниченный ток поджига: снижает деградацию электродов и уменьшает риск ложных поджогов при наведённой емкостной связи.
• Короткий кабель питания и штекерные разъёмы Ø4 мм: удобство монтажа и стандартизация замены в сервисных операциях.
• ED 20 %: предсказуемость работы при циклических запусках при условии соблюдения интервалов охлаждения.

Экспертное заключение

Трансформатор розжига Siemens ZE 30/7 00415539 подходит для реализации функций искрового поджига в установках с периодическими попытками розжига и ограниченными длительными рабочими циклами. Его параметры — 7 кВ, ограниченный ток поджига и ED 20 % — делают его пригодным для систем, где приоритетом является воспроизводимость импульса и контроль энергопотребления. Из-за класса защиты IP00 необходимо размещение в контролируемой среде или в защитном кожухе, а при проектировании электропитания следует учитывать первичный ток 1.2/0.8 А и требования к предохранительной аппаратуре.
